农用七齿可调式深层深松整地机具

　　这套深松整地作业单元的三维结构，围绕旱作农田保护性耕作的核心需求搭建，在东北黑土地、华北一年两熟茬地、西北沙壤耕地的整地环节都能适配，作业时机组挂接在大马力拖拉机后方，不需要翻转表层熟土，就能打破长期浅旋浅耕形成的坚硬犁底层，解决雨水下渗受阻、作物根系下扎受限、土壤蓄水保墒能力衰减的实际生产痛点。

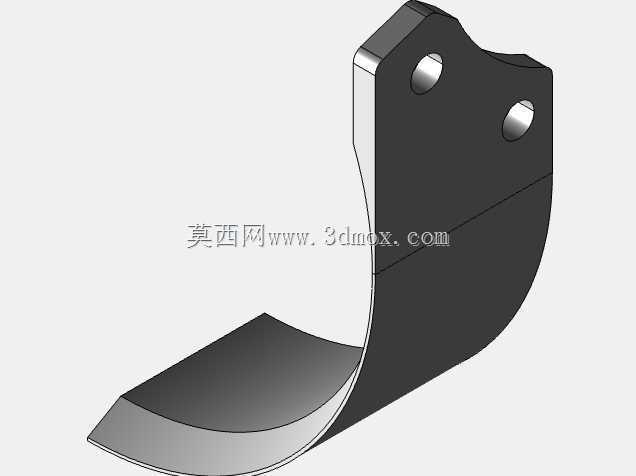

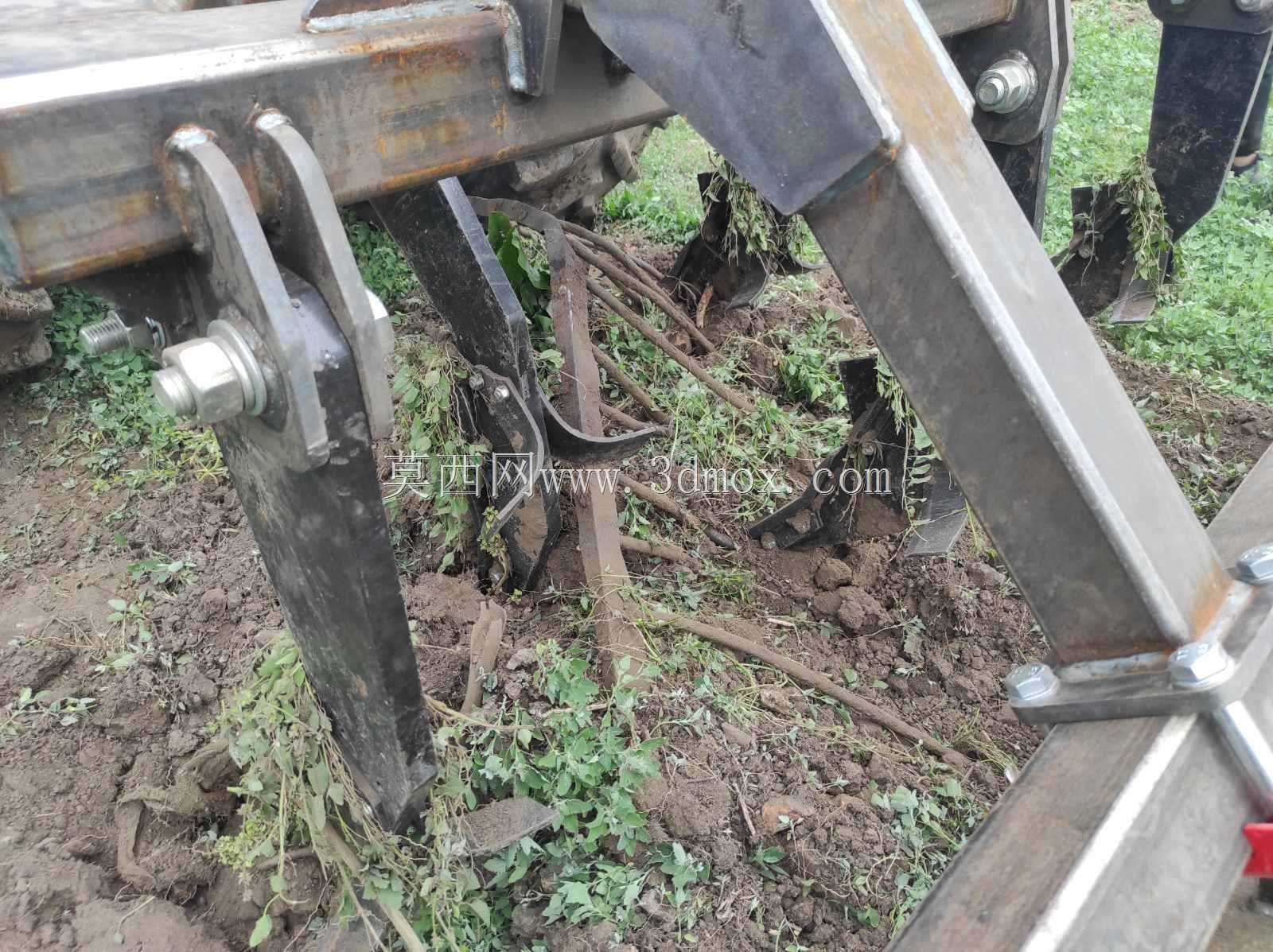

整机的作业齿组按照七齿排布方案设计，相邻松土铲的横向间距经过校核，作业时不会出现漏松带，也不会因为齿间距过小导致土块过度壅堵、牵引阻力陡增。松土铲柄采用弯臂构型，铲尖选用窄幅入土刃口，入土过程中依靠刃口切削土壤，沿铲柄曲面抬升、松动深层土体，不会把底层生土大量翻到地表，保留表层秸秆覆盖与熟土结构，

　　符合保护性耕作的农艺要求。作业深度可在25厘米到60厘米区间内调整，常规作业维持在30至40厘米即可打破多年累积的犁底层，针对板结严重的地块可下探至60厘米，构建虚实并存的土壤耕层结构，提升雨季雨水入渗速率，旱季减少深层土壤水分沿毛细管无效蒸发。
机架主体采用高强度矩形管材焊接成型，主梁沿机组横向贯通，多组安装支座沿主梁等距分布，松土铲柄通过螺栓副固定在支座上，孔位预留多档调节余量，既可以根据农艺要求调整作业深度，也能适配不同土壤质地更换不同构型的铲尖。挂接架采用标准三点悬挂结构，上悬挂点与两个下悬挂点的尺寸匹配主流大马力拖拉机的悬挂接口，挂接后机组重心经过配平，作业时不会出现前后翘动、左右偏摆的问题。

　　机架尾部配套齿式碎土辊，辊体表面排布交错的碎土齿，深松作业过后辊体同步压过田面，把松动后翘起的大土块切碎、压合，平整地表，避免深松后田面过于疏松导致后续播种机作业时播深不稳定，碎土辊的两端通过可调支臂与机架连接，可根据作业需求调整辊体对地压力，适配不同墒情的地块。
结构设计阶段重点校核了过载防护能力，铲柄与机架连接位置配备齿式过载保护结构，当铲尖在地下碰到埋藏的石块、树根或者硬质构筑物时，保护结构会触发让位，铲柄向后偏转避让障碍物，冲击力消失后自动复位，避免硬碰撞导致铲柄弯折、机架焊缝开裂，降低石砾较多地块的作业故障概率。建模过程中所有运动副的让位行程都做了干涉检查，模拟铲柄最大偏转角度时，不会和相邻齿组、

　　机架主梁、碎土辊发生碰撞，各紧固件的操作空间也预留充足，田间作业后更换磨损铲尖、检修润滑点时不需要拆解大量结构件。

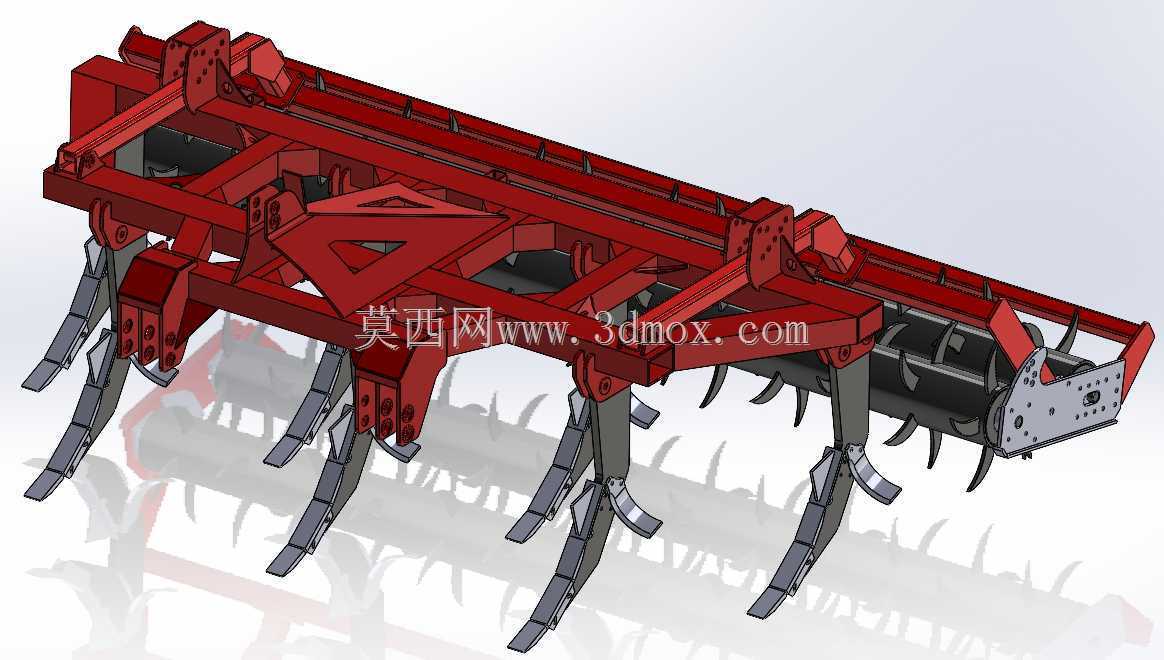

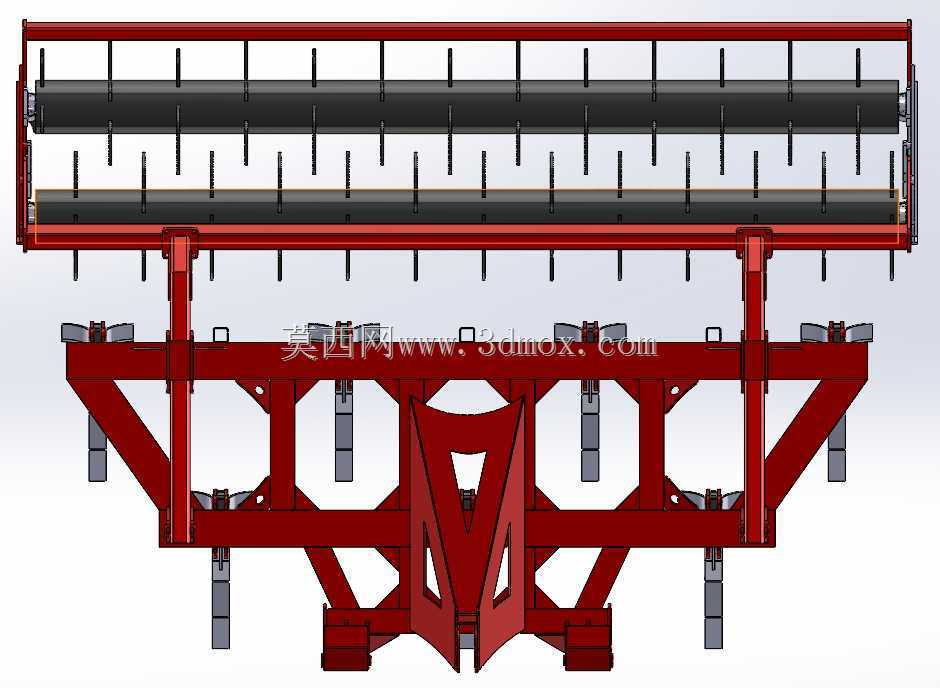

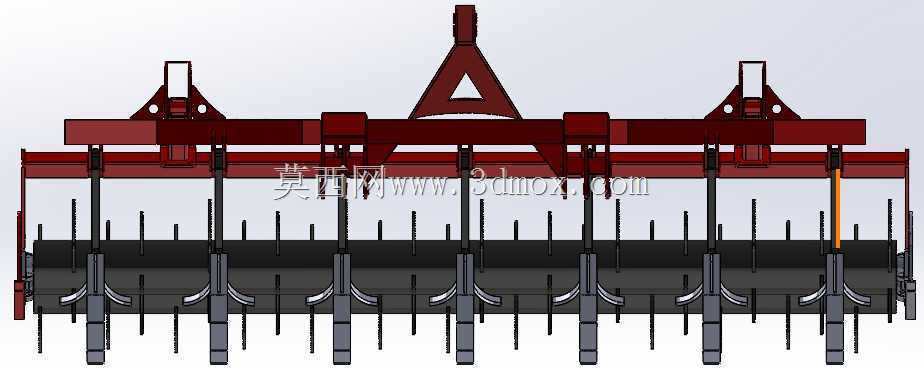

从安装边界来看，整机横向作业幅宽适配七齿作业布局，运输状态下的宽度符合农田道路通行要求，挂接后拖拉机的提升行程可满足机具从作业深度提升至运输离地间隙，转场过田埂时铲尖不会剐蹭路面。三维结构完整还原了机架焊接分件、铲柄曲面、碎土辊排布、悬挂连接点位的所有细节，结构工程师可以直接参考该方案做牵引阻力仿真、机架强度有限元分析，根据配套拖拉机马力调整管材壁厚、齿组间距，农机选型人员也能通过结构直观判断作业幅宽、挂接接口与自有动力的匹配度，为深松机具的改型设计、田间适配提供完整的结构参照。
