农用宽幅圆盘耙整地作业机具结构

　　这套宽幅圆盘耙主要面向播前整地、秸秆处理后碎土、留茬地浅松及表层残茬混拌等田间作业场景，结构按拖拉机后悬挂挂接方式布置，整体横向展开后形成连续作业幅宽，机架主梁沿幅宽方向承载多组耙片单元，作业时机组沿田块行进，圆盘刃口切入表层土壤，通过滚动切削、侧向推移和土垡翻转，将板结表层破开，同时把作物残茬、碎草和表层土混合，减少裸露秸秆对后续播种的影响。

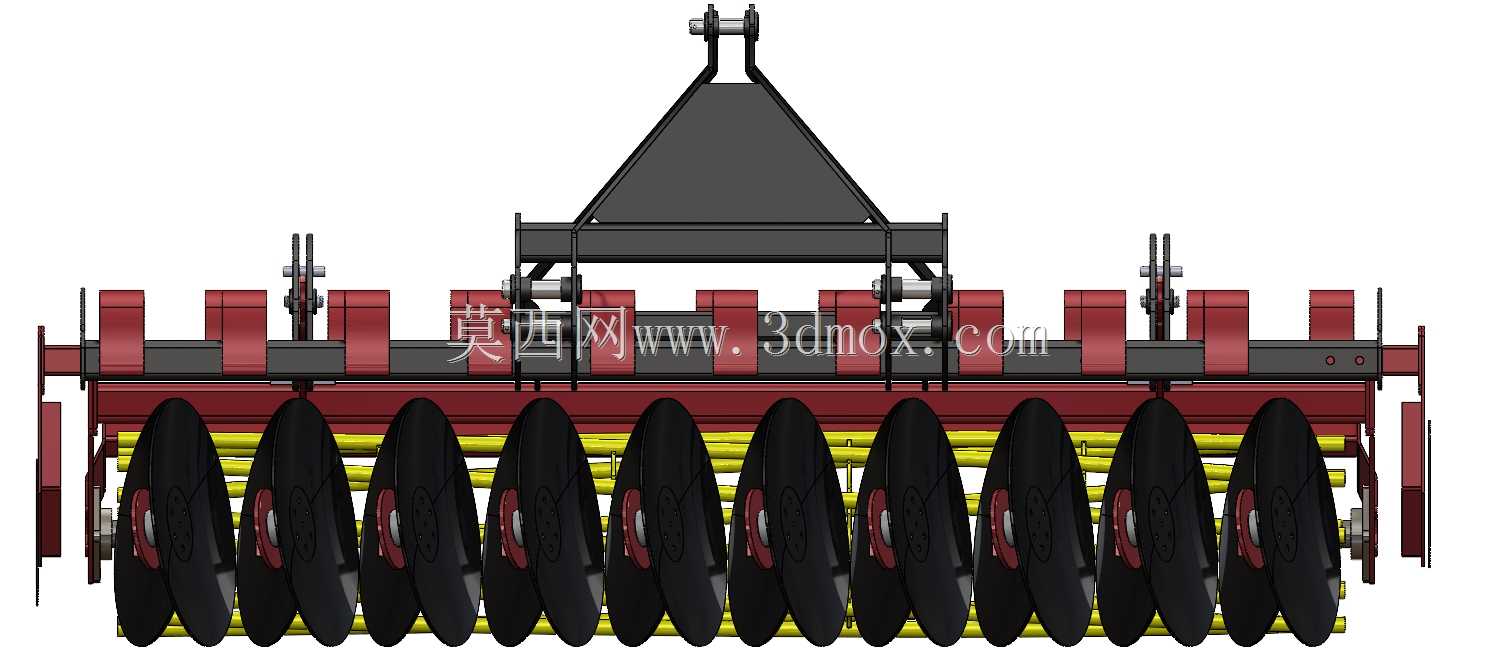

　　耙组采用成排倾斜圆盘布置，单片圆盘以一定偏角安装在支承轴上，偏角使圆盘在随机组前进时既产生滚动，又形成侧向切削分力；土块在圆盘曲面作用下被抬升、错位并相互挤压破碎，根茬则被刃口切断后埋入浅层。多片圆盘沿横梁等距排列，相邻耙片的切削带在幅宽内相互衔接，避免漏耙；前后耙组的偏角方向可根据作业需求形成对称配置，使侧向力在机架内相互平衡，降低拖拉机悬挂机构承受的横向偏载。

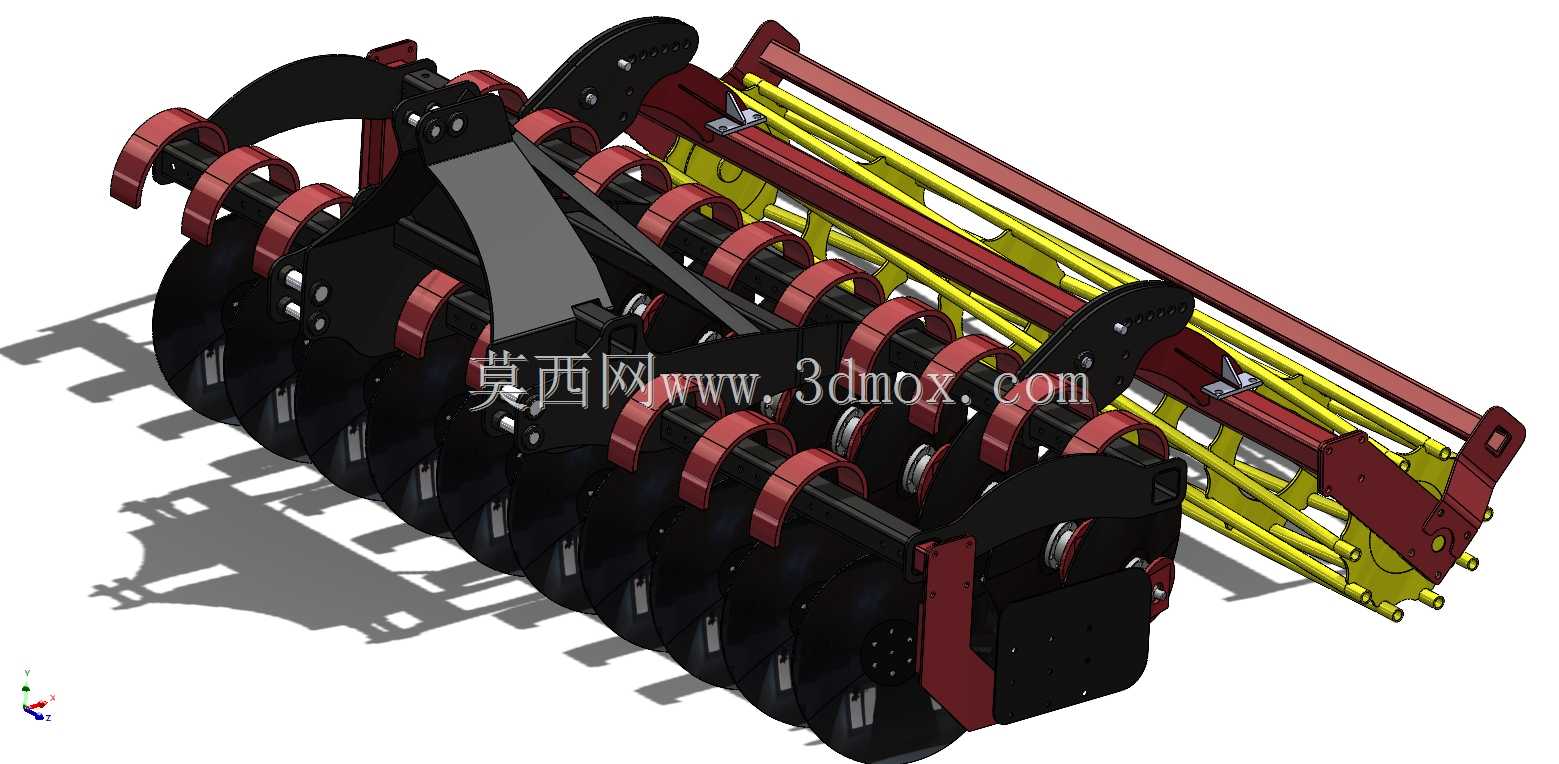

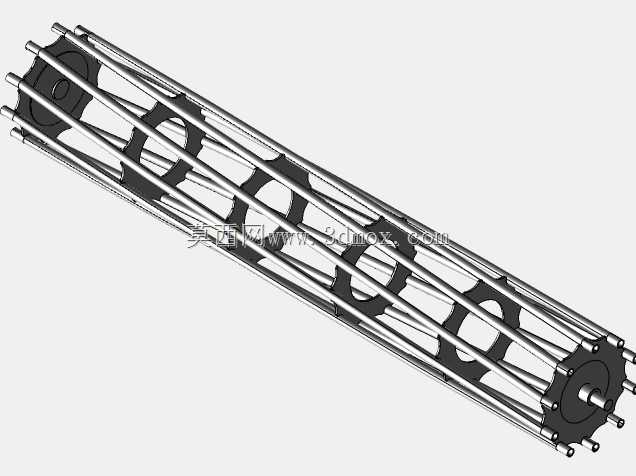

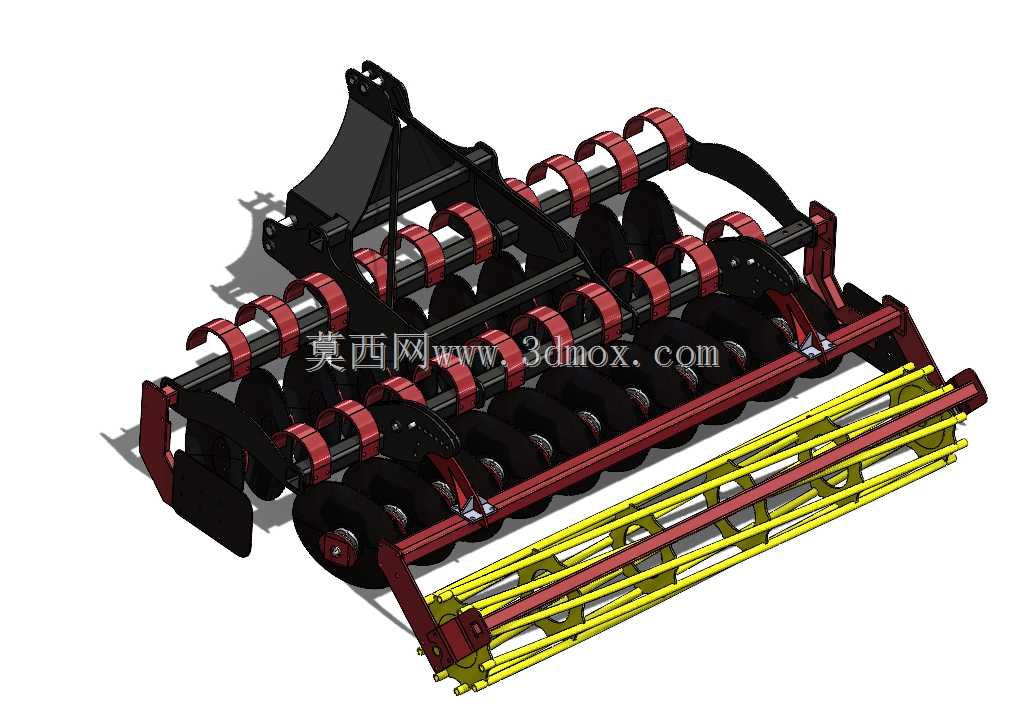

　　机架部分以型钢焊接框架为主体，主梁承担牵引和悬挂载荷，侧梁用于固定耙组支承位置。前部设置三点悬挂连接区域，挂接点位与拖拉机下拉杆、上拉杆的运动范围相匹配，运输状态下可由液压提升离开地面，作业状态下依靠机具自重和悬挂控制形成稳定入土压力。后部配套杆条式整平部件，黄色杆架横向排布，在耙片切削后对地表进行拖平、压合和细碎处理，使沟垄差异减小，土块粒径更均匀，为播种床准备较平整的表层。

　　黑色圆盘支承座与红色防护、限位构件围绕耙轴布置，重点约束圆盘轴向窜动，并在石块、硬根等突发载荷下保护轴系。圆盘边缘保持较大曲率，便于在潮湿、带茬地块切入土壤，减少秸秆拥堵；曲面形状兼顾抛土和覆土能力，使残茬不会简单堆积在地表。机架外侧设置加强板和连接耳板，螺栓紧固位置集中在受力传递路径上，便于磨损后拆换耙片、轴套和刮土件。

　　从安装边界看，设计时需校核悬挂点高度、运输离地间隙和作业入土深度之间的关系：幅宽较大时机架横向刚度直接影响左右耙深一致性，主梁截面和斜撑布置要抵抗扭转；耙片最低点、后部整平杆最低点与拖拉机轮胎轨迹需保持安全距离，转向时不得与后轮发生干涉。田间通过调整悬挂下拉杆限位、耙组偏角和后部整平部件高度，可在浅耙灭茬、常规碎土和轻混茬作业之间切换，适应不同土壤湿度与前茬条件。
