农用圆盘耙阻尼焊接支撑机架结构

　　这套支撑焊接架主要服务于旱田整地、播前碎土、残茬混拌以及少耕作业中的圆盘耙组，属于耙具单体与主机主梁之间的承力连接部件。田间作业时，圆盘以一定倾角切入土壤，切开作物残茬、破碎板结层并翻动表层土块；支架既要把圆盘工作时产生的径向阻力、侧向推力和瞬时冲击可靠传递到机架，又要通过集成阻尼单元吸收石块、硬底层、根茬密集区带来的振动，避免冲击直接反传到主梁和牵引设备。

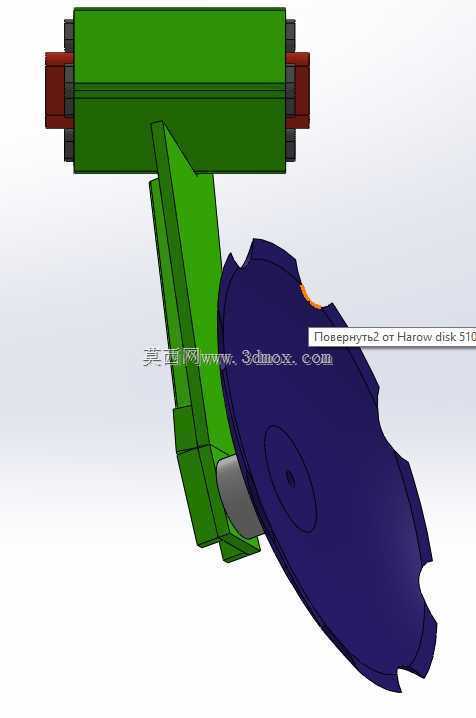

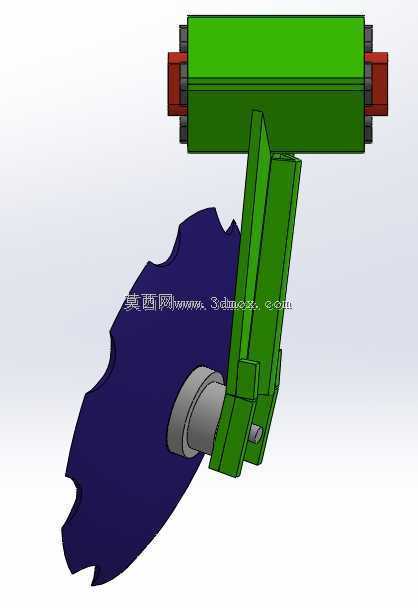

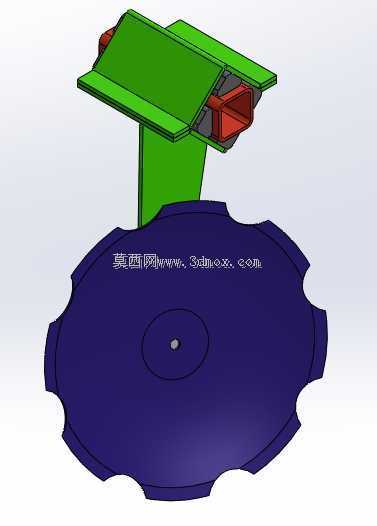

　　从结构布置看，模型由上部横梁连接段、倾斜承力立板、圆盘回转支承部位以及阻尼安装接口组成。上部横向构件用于与耙架主梁配合，连接面预留了装配空间，可适应不同幅宽耙组的串联排布；中部立板按受力路径做成连续折弯焊接形态，材料选用优质钢材，板件之间通过焊接形成箱形与板肋组合结构，在控制重量的同时提高扭转刚度。下部围绕圆盘回转中心设置支承位置，保证盘片旋转时轴线稳定，避免因支架变形造成盘片偏磨或入土深度波动。

　　设计中比较关键的是角度匹配。支架相对机具前进方向呈约20度偏角，相对土壤表面也保持约20度倾角，这一布置使圆盘在滚动过程中同时产生切土、推土和侧向抛土作用。偏角过小，切土和混茬能力不足；偏角过大，则牵引阻力迅速上升，盘片侧壁挤压土壤的现象加重。模型把安装面、立板走向和盘片轴线统一到该角度体系中，三维装配时能够直接检查盘片边缘、支架下缘与主梁之间的干涉关系，也便于核对作业状态下支架是否会与土块、残茬或相邻耙单体发生碰撞。

　　阻尼构件被布置在支架受力传递路径上，而不是简单附加在外侧。圆盘遇到硬点时，冲击力先经盘毂和支承座传到立板，再由阻尼单元耗散一部分能量，使框架上的振动峰值和交变应力明显降低。这样处理的好处体现在两方面：一是拖拉机或牵引主机感受到的颠簸减小，驾驶员操作稳定性更好；二是焊缝、螺栓连接区和主梁铰接点承受的反复载荷降低，有利于延长整机检修周期。对于多组圆盘并联的宽幅耙具，单个支架的减震能力还会影响整机作业一致性，局部冲击若不能被吸收，容易造成相邻耙单体深度不均。

　　外形与安装边界方面，上部连接段需要匹配主梁截面和紧固件布置，建模时应重点核对夹持长度、螺栓孔位中心距以及焊接立板与横梁之间的过渡圆角。下部圆盘区域要留出盘片旋转、轴承座拆装和刮土件安装的空间，支架下缘不能侵入圆盘正常转动范围，也不能在最大入土深度时刮擦土壤形成额外阻力。倾斜立板外侧应保持顺畅排土轮廓，减少秸秆缠绕和泥土堆积；靠近盘片的位置则需保证足够刚度，防止侧向力导致开口变形。

　　从加工角度看，该件适合采用板材切割、折弯、组对焊接和后序补强的工艺路线。主受力焊缝应沿立板与横梁、立板与支承座的连接边界连续布置，焊脚尺寸随板厚和载荷方向确定；阻尼器安装座需要控制同轴度和端面平行度，否则装配后会产生附加弯矩。三维结构在投产前可用于模拟焊接顺序、检查工装压紧点，并据此预留焊接收缩余量。

　　在选型和改型时，可将该支架作为圆盘耙单体的基础模块：幅宽增大时，沿主梁重复布置多个单体；土壤比阻较大或石砾地作业时，可加强立板厚度并复核阻尼器行程；若用于浅旋灭茬，则需重新核对盘片直径、入土角与支架离地间隙。整体结构强调承力、减震、角度导向和维护空间的平衡，适合农机设计人员进行部件细化、机架匹配和作业参数校核。
