滚子链与双链轮啮合传动结构

这套链传动结构是动力传输场景里的典型啮合传动方案，日常在摩托车、自行车的动力传递路径，发动机内部曲轴到凸轮轴的正时驱动单元，以及各类输送设备的长距离动力传递段都能见到它的身影，相比带传动它不存在打滑风险，传动比精度更高，相比齿轮传动它能适配两轴中心距较大的布置场景，不需要额外增加中间过渡齿轮来填补中心距 gap，整体布置的灵活度更高。

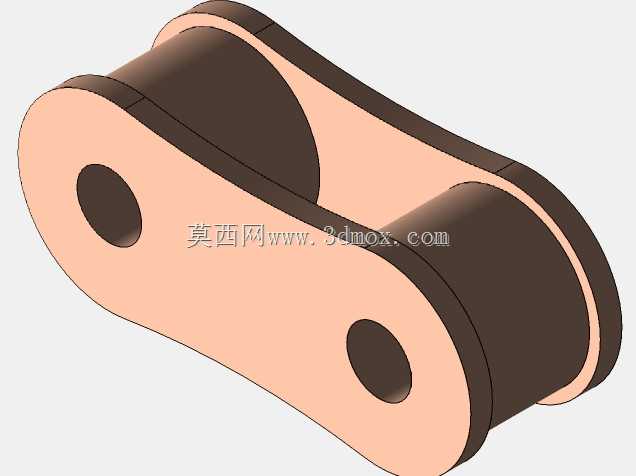

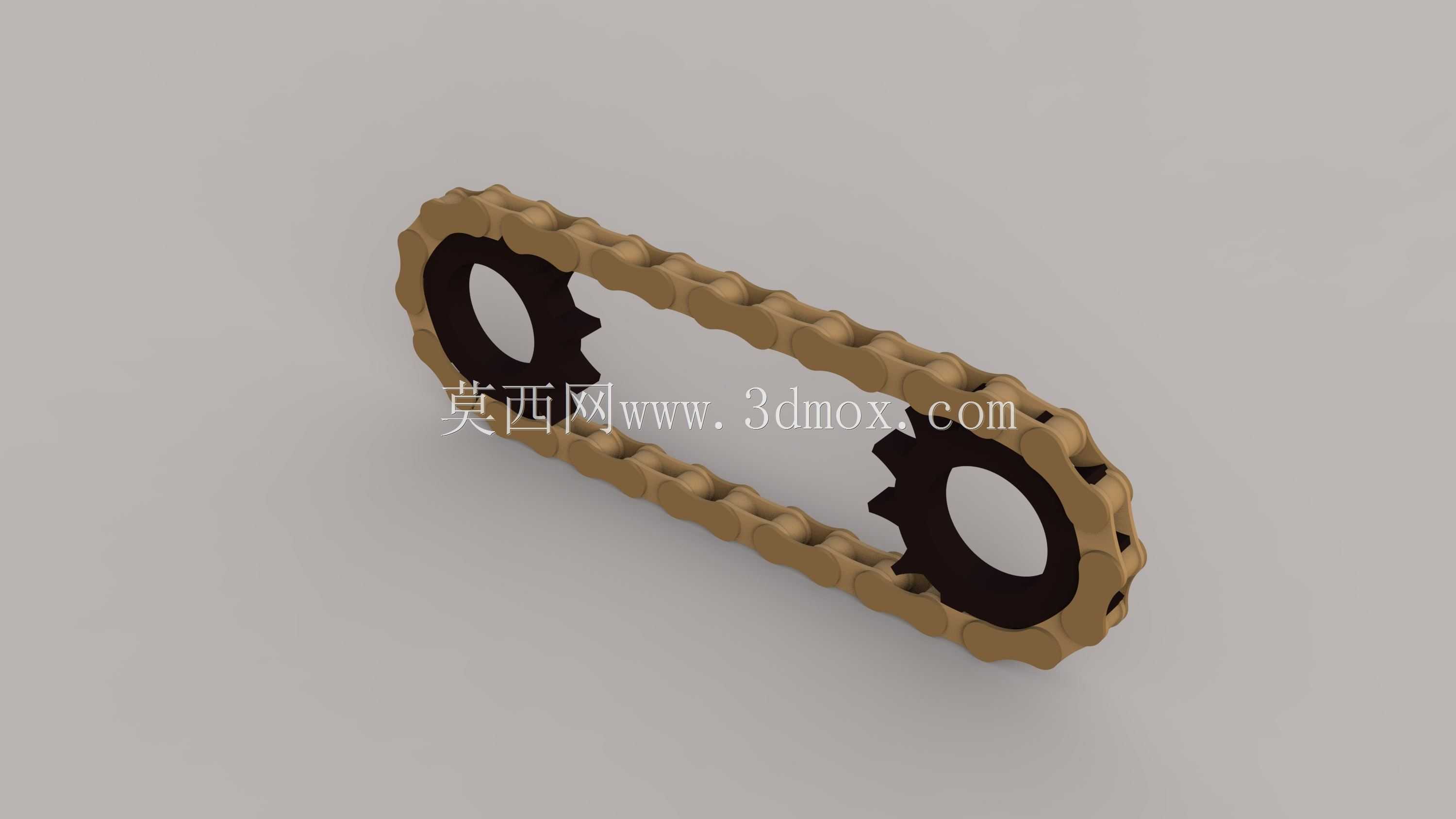

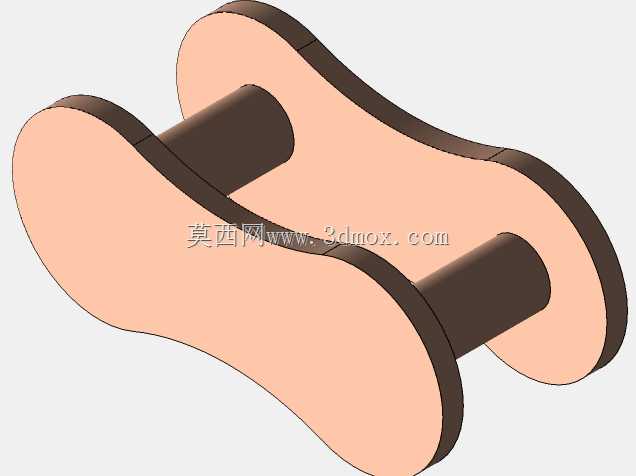

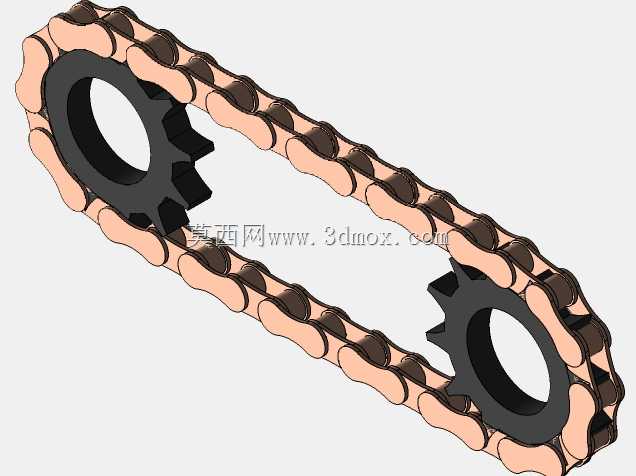

从结构组成来看，这套模型还原了标准滚子链与两个链轮的完整啮合状态，链条由内链板、外链板、销轴、套筒、滚子五个核心零件组成，每一节链节通过销轴铰接形成闭合的柔性传动件，链轮的齿形采用了标准三圆弧一直线齿槽轮廓，能保证滚子顺利啮入啮出，避免啮合过程中出现卡滞、冲击过大的问题。实际应用中，这种双链轮布置的链传动，主动轮通常连接动力输出端，比如发动机曲轴、电机输出轴，从动轮连接负载端，通过链条与链轮轮齿的啮合，将主动轴的旋转运动和扭矩传递到从动轴上，传动效率可以达到95%以上，适合中低速、大扭矩的动力传递场景。

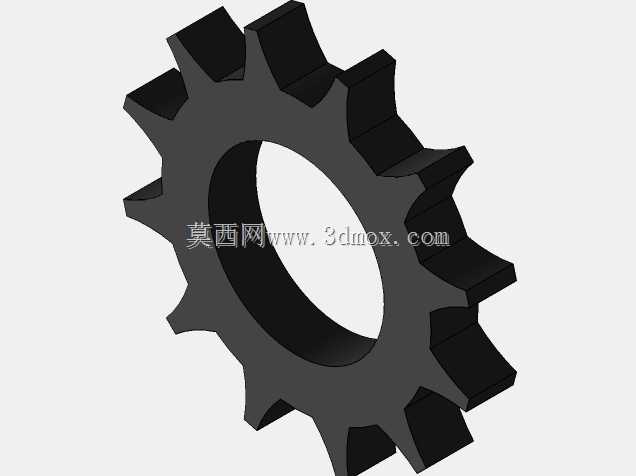

做这套结构的三维建模时，首先要确定的是链轮的基本参数，包括齿数、节距、滚子直径、分度圆直径，这些参数直接决定了链条的选型和中心距的计算，两个链轮的齿数如果一致，传动比为1，适合等速传递的场景，如果齿数存在差值，就能实现减速或者增速的传动效果，比如发动机正时系统里曲轴链轮齿数通常是凸轮轴链轮的一半，以此实现凸轮轴转速是曲轴的二分之一，匹配四冲程发动机的配气相位需求。建模过程中链节的阵列是重点，不能简单做直线或者圆周阵列，需要根据两个链轮的中心距、分度圆直径计算出链条的总长度，再通过路径配合或者样条曲线约束，让每一节链节都能沿着链轮齿槽和上下两段直线段的路径自然排布，保证滚子和链轮齿面的接触位置准确，还原真实的啮合状态，避免出现链节嵌入轮齿或者间隙过大的失真问题。

从安装边界来看，这类链传动结构在实际设备中布置时，需要预留足够的张紧调节空间，因为链条在运行一段时间后会因为磨损出现节距伸长，导致松边垂度过大，容易出现跳齿、脱链的问题，所以通常会在松边设置张紧轮或者可调节的安装座，调整中心距来补偿链条的伸长量。两个链轮的安装端面必须保证共面，否则运行过程中会出现链条侧面和链轮齿侧摩擦，加剧磨损甚至导致链条脱轨，轴的平行度公差需要控制在合理范围内，一般中心距每米不超过0.5mm的平行度误差。另外链轮的轴向定位要可靠，通常会通过轴肩、挡圈或者锁紧螺母将链轮固定在轴上，避免运行过程中出现轴向窜动。

在功能特性上，滚子链的滚子结构能在啮入链轮齿槽时产生滚动摩擦，相比套筒直接和齿面接触的滑动摩擦，能大幅降低啮合过程中的磨损，延长链条和链轮的使用寿命，链板采用8字形的轮廓设计，既可以减轻链条自身重量，又能保证各个截面的抗拉强度接近，避免应力集中导致链板断裂。实际选型时需要根据传递的功率、主动轮转速、工况系数来确定链条的型号，比如单排链适合功率不大的场景，大功率传递时可以选用双排或者多排链，不过多排链的排数不宜过多，否则会因为各排链受力不均导致寿命降低。

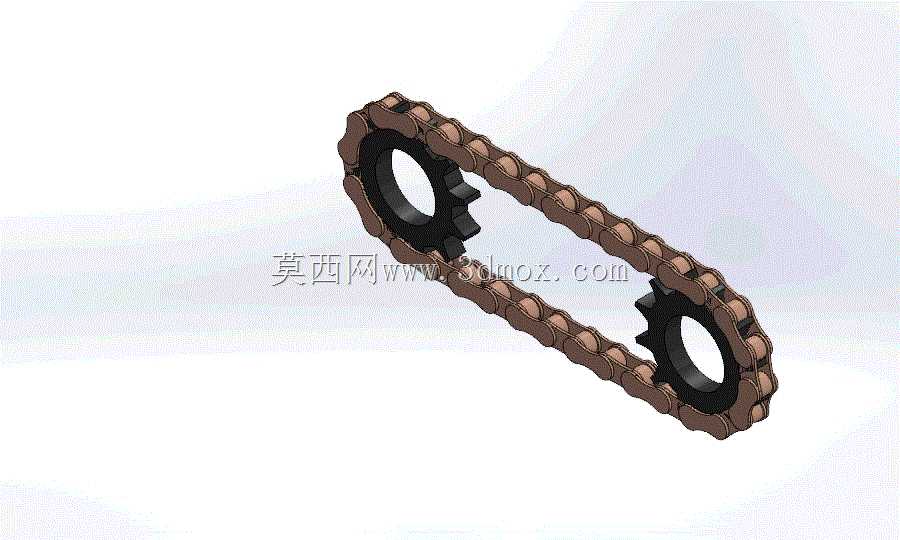

这套结构的三维模型可以用于链传动的运动仿真分析，通过添加配合和运动驱动，能直观观察链条在运行过程中的运动轨迹、啮入啮出的冲击情况，也可以用于设备装配时的干涉检查，确认链传动周边的机架、护罩等零件不会和运动中的链条发生碰撞，同时也能作为机械设计教学的演示模型，帮助初学者理解链传动的工作原理和结构组成。在做设备维护相关的仿真时，还可以基于这个模型模拟链条磨损后的伸长量对传动的影响，确定合理的张紧调整周期和更换阈值，避免因为链条失效导致设备停机。
