汽车转向悬架用连接拉杆结构设计

在整车底盘系统的开发流程中，拉杆是承担力传递与运动约束的核心连接件，这类零件广泛应用在转向传动链路与悬架导向机构中，直接决定了整车的操控响应精度与行驶稳定性。转向系统里的拉杆负责将转向器输出的摆角位移传递至转向节，带动车轮完成偏转动作，实现车辆的转向意图；悬架系统中的拉杆则承担着约束车轮跳动轨迹、传递纵向与侧向载荷的作用，避免车轮在过坎、过弯时出现不必要的位移，保证轮胎接地姿态始终处于合理区间。

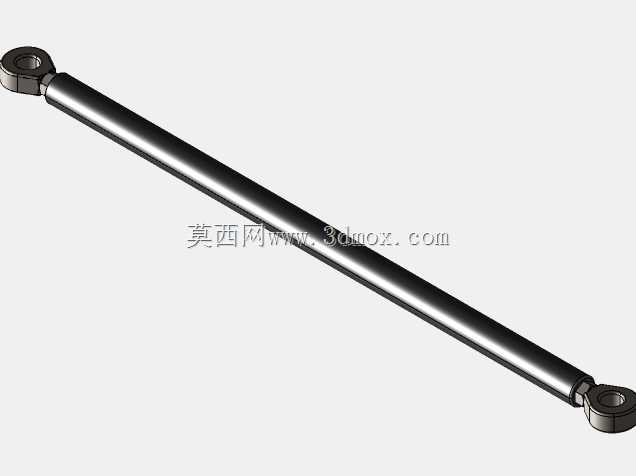

从结构设计角度来看，这款拉杆采用两端杆端关节轴承搭配中间杆身的组合形式，两端的带孔铰接头可以适配球销或者螺栓安装，能够补偿安装过程中存在的小角度偏差，避免硬连接带来的附加弯矩，降低连接部位的应力集中风险。中间杆身采用等截面圆杆结构，在保证轴向拉压强度的前提下，尽可能降低零件自身重量，符合底盘轻量化的设计方向。杆身与两端接头的连接部位做了过渡圆角处理，避免截面突变带来的应力集中，在承受冲击载荷时不会在连接位置出现断裂失效。

实际选型与安装过程中，首先要明确拉杆的安装边界：两端铰接孔的中心距是核心安装尺寸，直接决定了拉杆的安装适配性，设计时需要根据整车硬点参数确定杆长，同时预留一定的调节余量，方便装配时调整前束参数或者悬架定位参数。两端铰接孔的内径需要匹配对应的连接螺栓或者球销直径，保证配合间隙处于合理范围，间隙过大会导致转向虚位、行驶异响，间隙过小则会增加装配难度，甚至导致铰接部位卡滞，影响运动顺畅性。杆身的直径需要根据所承受的最大拉压载荷进行校核，结合材料的屈服强度计算安全系数，通常底盘受力件的安全系数需要满足1.5以上的要求，应对颠簸路面的冲击载荷时不会出现塑性变形。

在实际工况中，拉杆需要承受反复的拉压交变载荷，尤其是车辆经过颠簸路面、紧急制动、快速过弯时，载荷会出现瞬时峰值，因此设计时除了静强度校核，还需要做疲劳寿命仿真，验证在交变载荷下的使用寿命，避免长期使用后出现疲劳断裂。杆端的铰接部位需要考虑密封设计，防止泥水、沙尘进入铰接摩擦副，加剧磨损导致松旷，通常会在铰接部位加装防尘罩，阻挡外界杂质进入，延长零件的维护周期。

建模过程中，需要重点关注两端铰接部位的同轴度要求，如果两端孔的轴线出现偏斜，安装后会导致铰接部位承受附加弯矩，加速磨损甚至出现卡滞。杆身的直线度也需要控制在合理公差范围内，避免杆身弯曲导致运动干涉。装配验证时需要模拟车轮上下跳动、转向全行程的运动状态，检查拉杆在整个运动过程中是否与周边的悬架摆臂、制动管路、车身钣金出现运动干涉，预留足够的安全间隙，防止极限工况下出现磕碰损坏。

这类拉杆的设计通用性较强，除了应用在传统燃油车的转向与悬架系统中，在新能源车型的底盘结构、改装车的悬架升级、甚至部分非道路移动机械的转向机构中都可以看到同类结构，核心的设计逻辑都是通过两端铰接的刚性杆实现定距力传递，同时补偿小角度的装配与运动偏差，保证力传递的直接性与运动的顺畅性。在做三维建模时，需要将铰接部位的内部结构也做详细还原，方便后续做运动仿真时模拟铰接的转动自由度，验证整个机构的运动行程是否符合设计要求，提前排查干涉风险，减少后续物理样机的整改次数。
