减压阀用填料函密封安装组件

　　在工业流体管路的压力调节环节，减压阀的阀杆动密封可靠性直接决定整套调压系统的外漏风险等级，这套填料函组件正是针对减压阀阀杆贯穿阀体部位的动密封需求设计的核心功能部件，主要承担阀杆往复或旋转动作过程中的介质阻隔作用，避免管路内的承压流体沿阀杆配合间隙向外泄漏，同时为阀杆提供稳定的径向支撑，避免阀杆动作过程中出现偏摆卡滞。

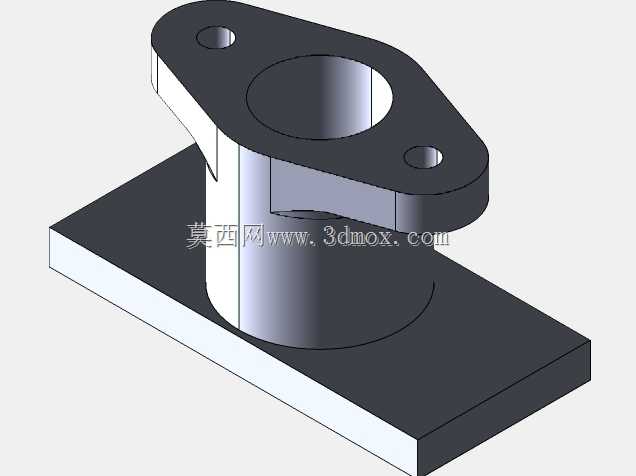

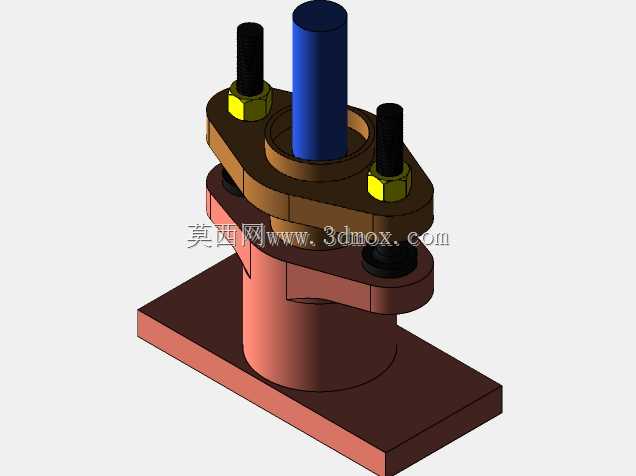

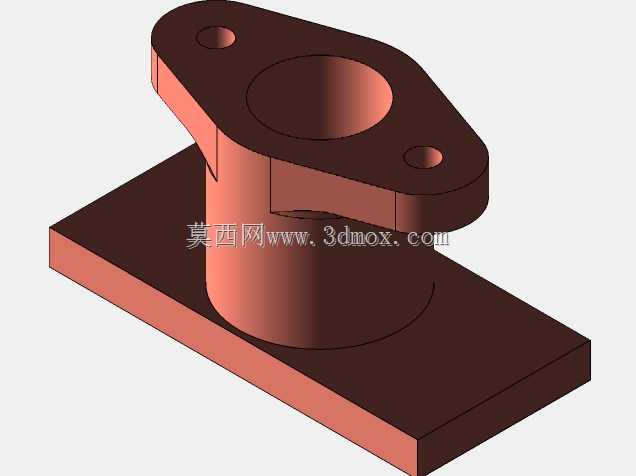

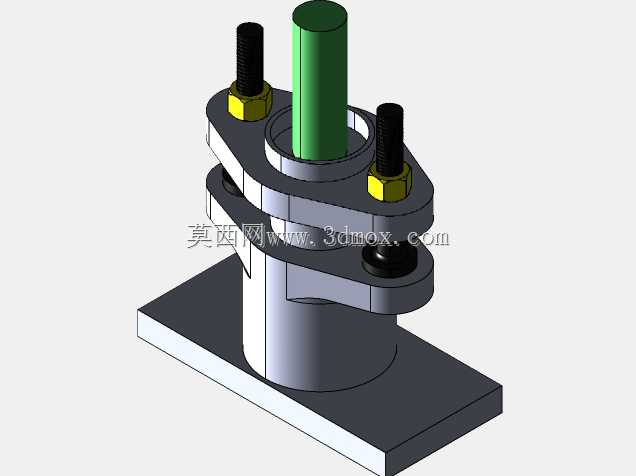

　　从实际应用场景来看，这类填料函组件广泛适配中小通径的弹簧直接作用式减压阀、先导式减压阀，可应用在工业给排水、压缩空气管网、低压蒸汽输送、普通化工介质输送等多种管路工况中，安装位置处于减压阀上阀盖与阀杆的配合段，是阀体承压边界的关键组成部分。整套组件采用分体式叠装结构，底部为带安装孔的方形法兰底座，底座中心设置同轴的阶梯通孔，下部大直径段用于与阀体上的安装止口配合定位，上部小直径段为填料容纳腔，腔体内壁加工有较高的表面粗糙度要求，避免刮伤填充的密封填料，同时保证填料受压后能与腔体内壁、阀杆外圆充分贴合形成密封面。

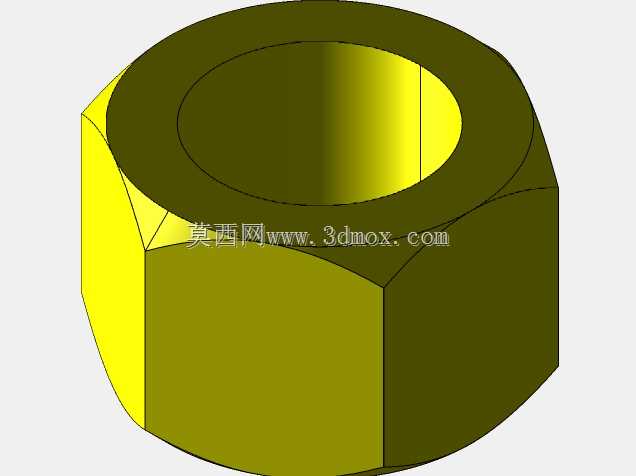

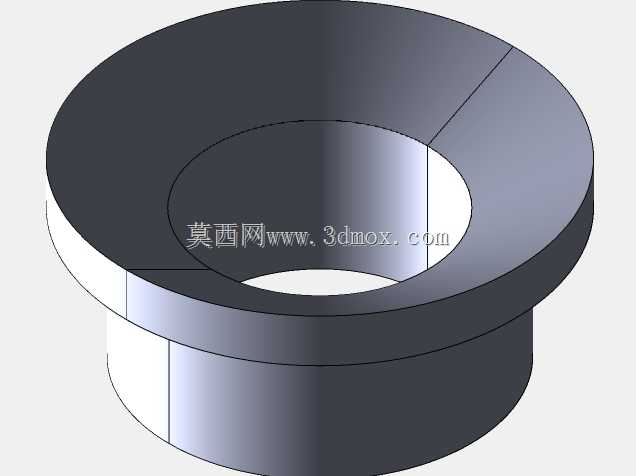

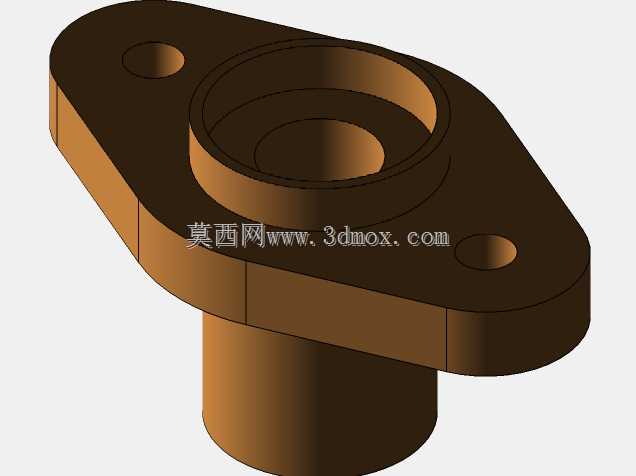

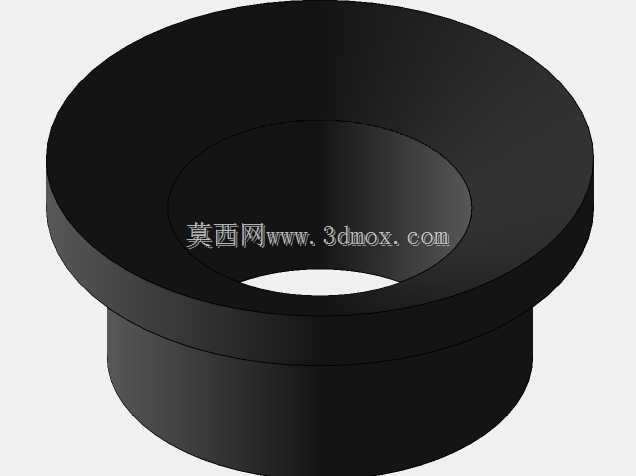

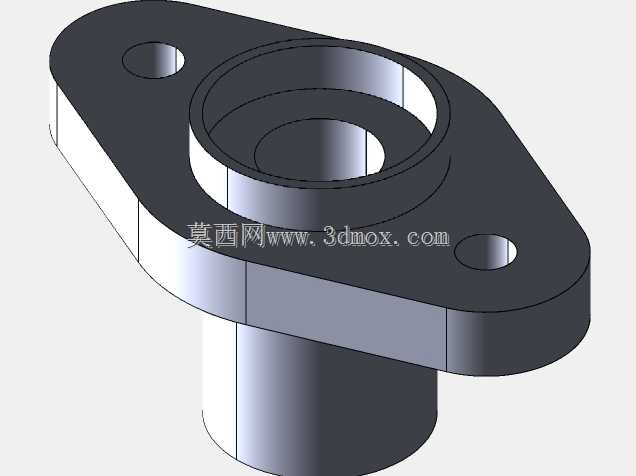

　　组件中部设置分体式压盖结构，压盖采用双耳式设计，两个对称布置的安装耳上加工有通孔，用于穿装拉紧螺柱，压盖中心的通孔与阀杆采用小间隙配合，既可以避免压盖与阀杆发生运动干涉，又能限制填料受压后从压盖侧挤出。拉紧螺柱配套六角螺母，通过对称拧紧螺母可以向压盖施加均匀的轴向压力，推动压盖轴向移动压缩填料腔内的密封填料，让填料产生径向变形抱紧阀杆外圆，同时紧贴填料腔内壁，阻断介质的泄漏通道。设计过程中充分考虑了填料的压缩量补偿空间，压盖与填料腔端面之间预留了足够的调整行程，当填料长期使用出现磨损、弹性衰减导致密封性能下降时，可以在不停机的状态下适当拧紧螺母，进一步压缩填料补偿磨损量，延长整套密封结构的维护周期，降低现场运维的工作量。

　　从安装边界尺寸来看，底部方形法兰的边长尺寸匹配常规减压阀上阀盖的安装面尺寸，法兰上的安装孔位与阀体上的预设螺孔位置完全同轴，安装时可以通过止口快速定位，不需要额外调整同轴度；两个拉紧螺柱的中心距经过匹配计算，既保证压盖受力均匀，又不会与阀杆的动作空间、周边的调压弹簧部件产生干涉；中心阀杆的适配直径覆盖常规减压阀的阀杆尺寸范围，中心通孔的同轴度公差控制在严格范围内，避免压盖对阀杆产生附加径向力导致阀杆动作阻力增大。

　　结构设计上没有采用一体式压盖结构，而是选择双耳式分体压盖，主要是考虑现场维护的便利性，当填料完全失效需要更换时，不需要将整个阀杆从阀体中完全抽出，只需要松开两个螺母，将压盖绕一侧螺柱旋转偏移，就可以露出填料腔，掏出旧填料更换新的密封填料后再复位压盖拧紧即可，大幅缩短维护停机时间。底座与阀体的配合面加工有密封槽，可以安装平垫片或者O型圈实现静密封，避免介质从底座与阀体的结合面处泄漏，形成完整的密封体系。整套组件的所有受力部件都经过强度校核，螺柱的直径选择、压盖的厚度、底座的壁厚都能满足对应压力等级的强度要求，在额定工作压力下不会出现结构变形导致密封失效的问题，同时兼顾了加工工艺性，所有结构都采用常规的车削、铣削、钻孔工艺即可加工，不需要特殊的加工设备，适合批量生产加工。
