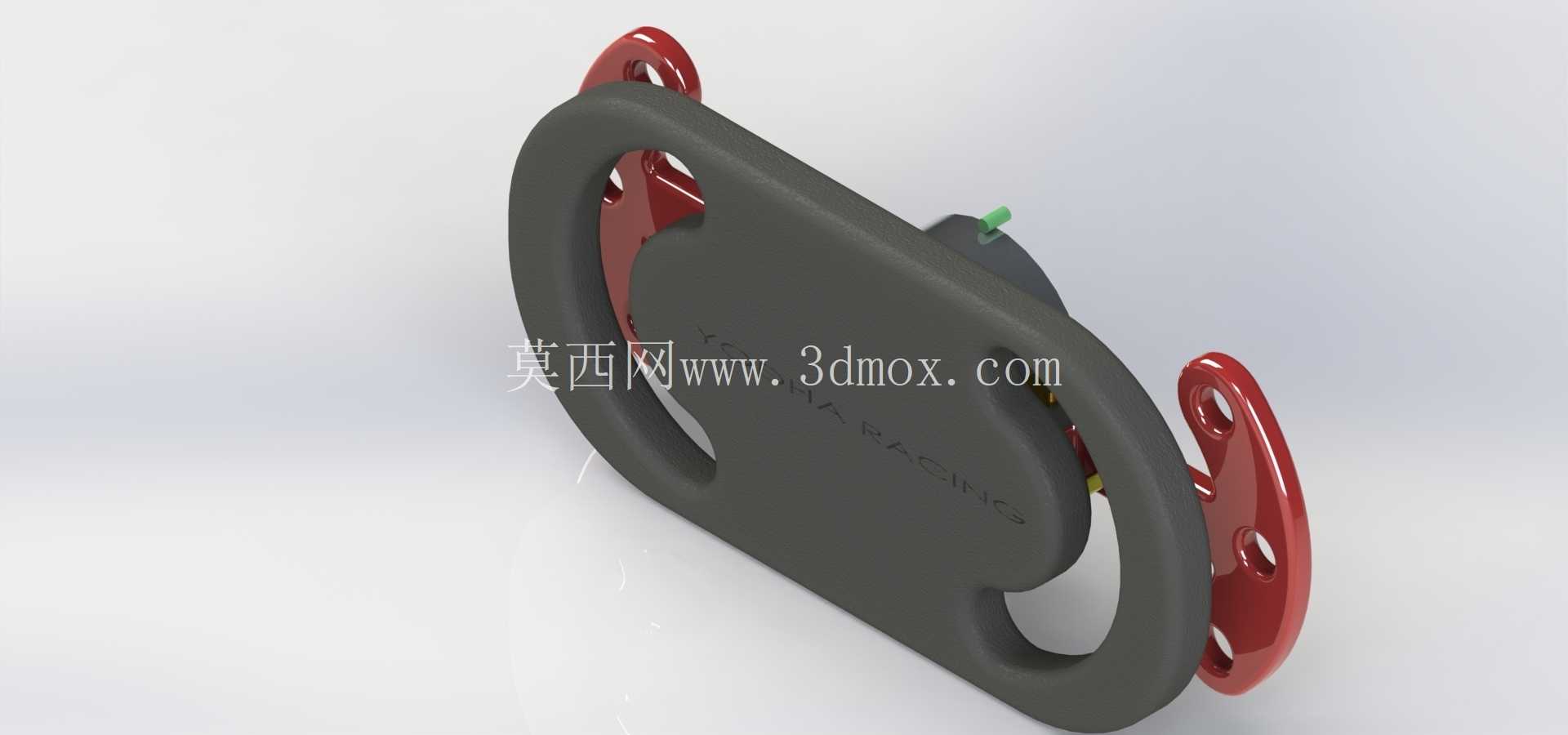

带换挡拨片方程式学生赛车转向盘结构

该转向结构专为方程式学生赛事场景开发，适配单座竞速赛车的狭小驾驶舱布局，核心用途是在高速竞速过程中为车手提供精准的转向操控输入，同时集成换挡触发功能，减少车手换挡过程中的手部动作幅度，缩短换挡操作的反应时间，提升圈速表现。从实际装车使用的角度看，这类转向盘不需要适配民用车辆的多功能按键、安全气囊等冗余结构，所有设计都围绕轻量化、操控直接性、操作容错率三个核心方向展开。

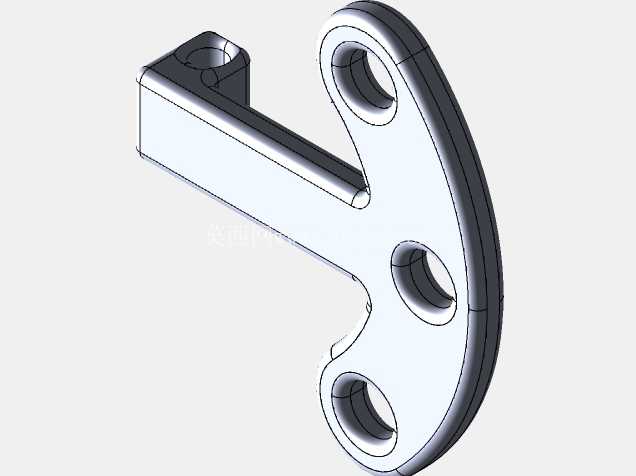

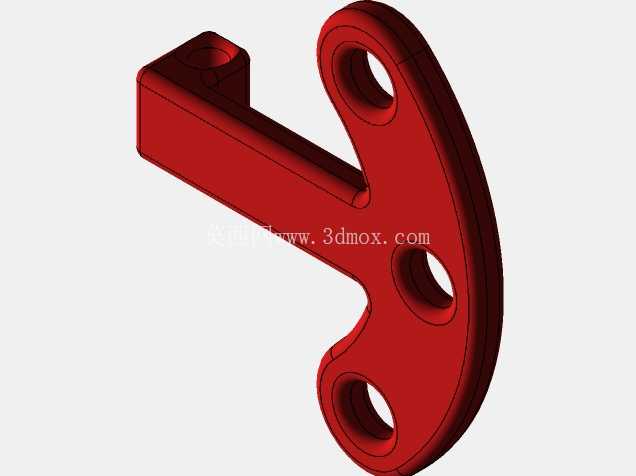

功能层面，两侧集成的换挡拨片采用触发式结构设计，拨片的按压行程控制在8-12mm区间，按压力度设置在15-20N，既可以避免车辆行驶过程中振动带来的误触发，又不会让车手在连续换挡时产生手部疲劳。拨片的触发信号直接对接赛车的序列式变速箱控制单元，不需要经过额外的信号转换模块，信号传输延迟控制在毫秒级，匹配序列式变速箱的快速换挡节奏。转向盘的握持区域采用符合人体工程学的异形轮廓，对应车手9点、3点的握持位置做了内凹处理，表面预留了防滑包覆层的安装厚度，即使在车手佩戴防滑赛车手套、手部出汗的情况下，也能保持稳定的握持力，不会出现转向打滑的问题。

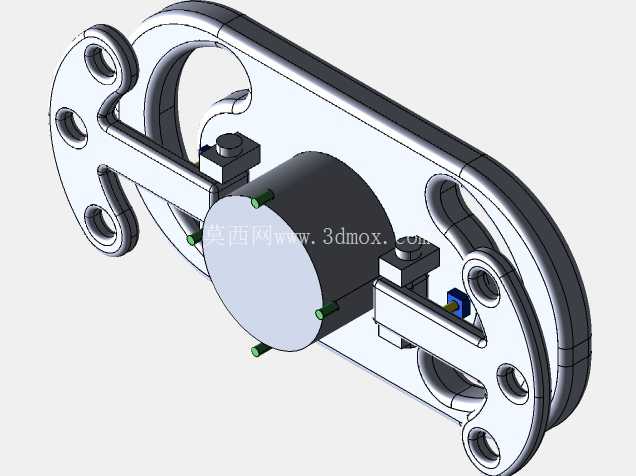

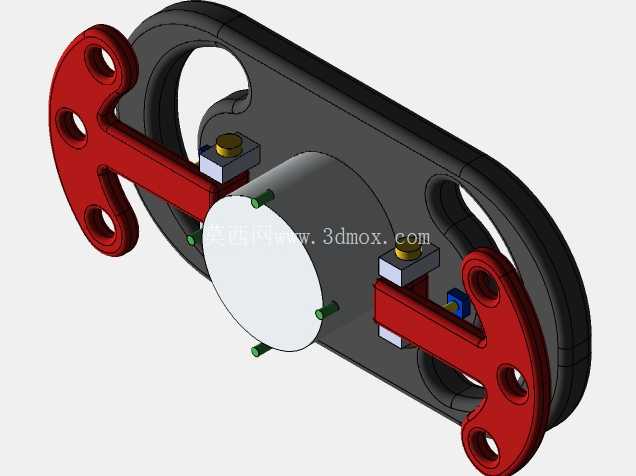

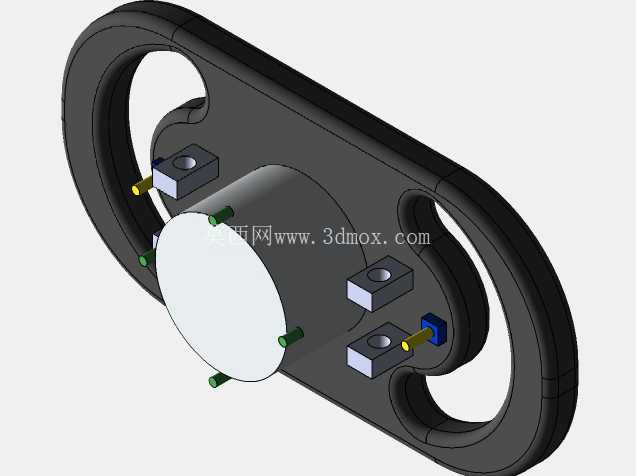

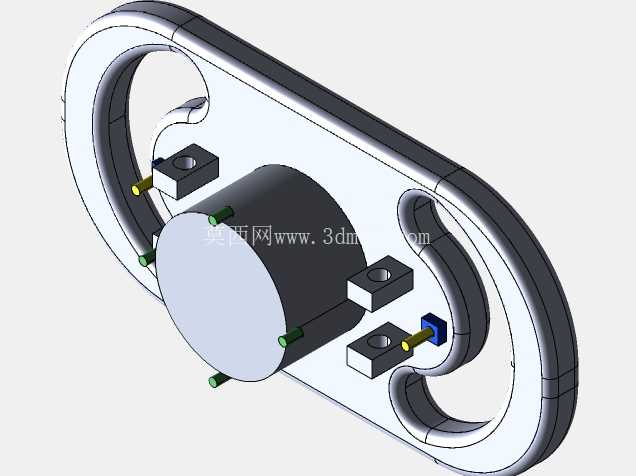

设计思路上，整体框架采用镂空式结构，在保证结构强度的前提下尽可能去除非受力区域的材料，整体重量控制在同类量产赛车转向盘的60%左右，降低转向柱的承载负荷，同时提升转向的响应速度。转向盘中心区域预留了快拆机构的安装位，符合赛事安全规则要求，在发生碰撞需要紧急撤离时，车手可以快速拔出转向盘拓展逃生空间，救援人员也可以快速拆除转向盘开展救援操作。中心区域的平面预留了仪表显示屏、功能按键的安装接口，可以根据不同车队的电控布局需求，自定义安装转速提示灯、通话按键、动力模式调节开关等功能组件，不需要额外在转向盘上打孔修改结构。

外形尺寸与安装边界方面，转向盘的整体横向宽度控制在270-280mm区间，纵向高度控制在180-190mm区间，相比民用车辆的转向盘尺寸缩小约30%，适配方程式赛车极小的驾驶舱腿部空间，车手在大角度转向时，手部不会与驾驶舱侧面的防滚架结构、腿部护板产生干涉。安装接口采用通用的6螺栓固定 pattern，匹配市面上绝大多数赛车转向快拆机构、转向柱连接法兰的安装尺寸，不需要额外制作转接法兰即可完成装车。拨片的安装位置距离握持区域的距离控制在20mm以内，车手不需要移动手部握持位置，仅用手指指尖即可完成拨片按压操作，在连续过弯需要频繁修正方向、同时调整挡位的场景下，能够始终保持握持转向盘的状态，不会因为换挡操作导致转向输入中断。

从结构强度验证的角度，该转向盘的主体受力结构可以承受不低于150N·m的扭转力矩，满足赛事规则中关于转向结构强度的要求，即使在车轮压到路肩、转向系统受到反向冲击的情况下，也不会出现结构断裂、变形的问题。拨片的铰接结构采用自润滑衬套，不需要定期加注润滑脂即可保证长时间操作的顺畅性，适应赛事场景下高强度、少维护的使用需求。转向盘的背面预留了线束走线的凹槽，所有连接拨片、功能按键的线束都可以隐藏在凹槽内部，不会在转向操作过程中与周边结构产生摩擦、卡滞，避免线束磨损导致的信号中断问题。
