剖分式带座滑动轴承安装结构三维数模

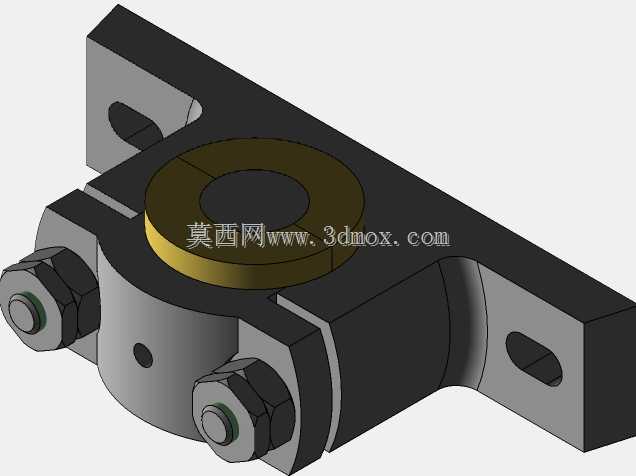

做轴系设计的工程师都清楚，支撑部件的选型与安装结构设计，直接决定整套传动系统的运行稳定性与维护便捷性，这款剖分式带座滑动轴承的三维结构，完整还原了工业现场常用的重型轴系支撑单元的全部细节，从安装底板的固定孔位到轴承衬套的配合公差，再到上下座体的连接锁紧结构，每一处特征都对应实际装配与使用的需求。

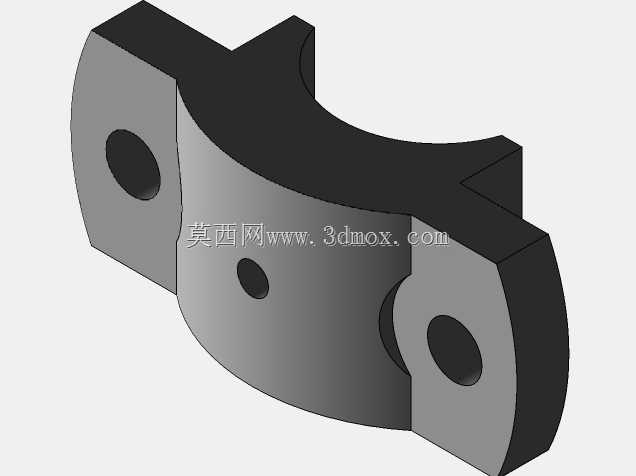

在冶金输送线、矿山破碎设备、大型风机传动组这类重载低速的应用场景里，轴系的支撑往往需要承受较大的径向载荷，同时还要兼顾后期维护的便捷性——如果采用整体式轴承座，一旦轴瓦磨损需要更换，就得把整根轴端的联轴器、带轮全部拆卸，不仅停机时间长，现场拆装的工作量也极大。剖分式的结构设计刚好解决了这个痛点，上下分体的座体通过两侧的六角螺栓锁紧，更换轴瓦时只需要松开连接螺栓、取下上盖，就能直接更换内部的滑动衬套，不需要拆解轴上的其他传动部件，大幅降低了现场维护的时间成本。

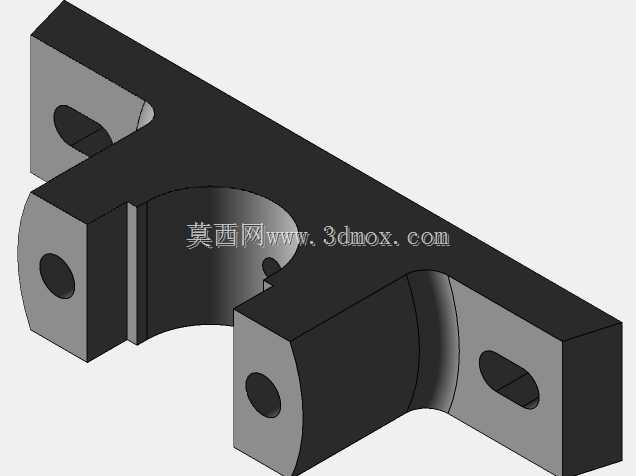

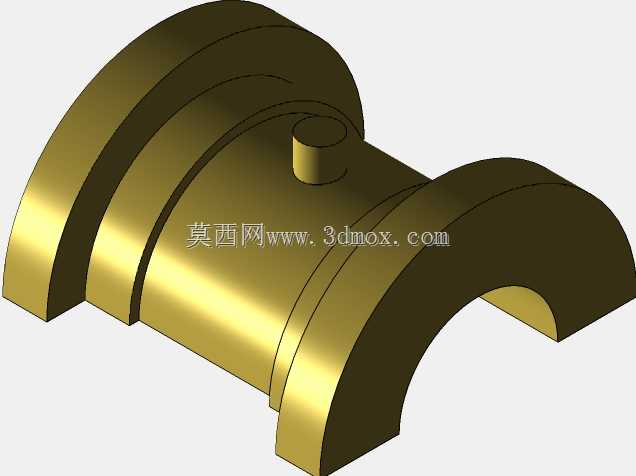

从结构细节来看，这款轴承座的安装底板采用两侧延伸的法兰式设计，每个法兰面上开有长圆形的安装孔，这种孔型设计并非随意为之：现场安装时，长圆孔可以允许轴承座在轴向有小范围的位置调整余量，抵消安装基座的加工误差，避免因为基座孔位偏差导致轴系出现附加的弯曲应力。底板与座体采用一体化铸造结构，过渡位置做了圆弧加强处理，避免应力集中在重载工况下出现座体开裂的问题。轴承内部的衬套采用铜合金材质的轴瓦，轴瓦上开有注油孔，对应座体上的油道位置，运行时可以通过注油杯向轴瓦与轴的配合面注入润滑脂，形成油膜降低摩擦系数，减少轴颈的磨损。

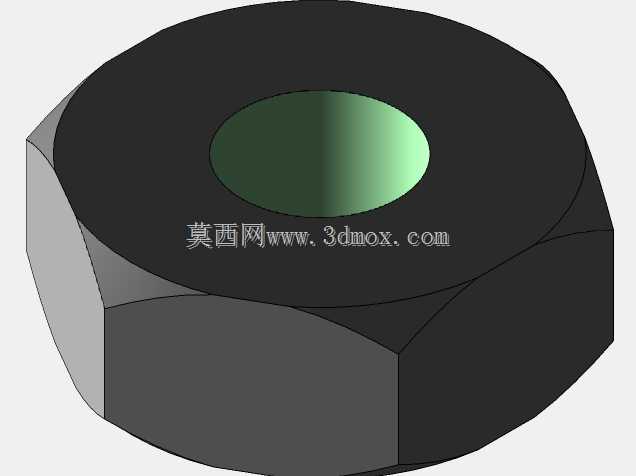

上盖顶部的环形凸台是密封端盖的安装定位面，端盖通过螺栓固定在上盖端面，可以阻挡外部的粉尘、碎屑进入轴承内部，同时防止内部的润滑脂泄漏，适配多粉尘的工业现场环境。两侧的连接螺栓采用高强度六角头螺栓，配防松垫圈，因为设备运行时会产生持续的振动，普通的螺栓连接容易出现松动，防松垫圈的结构可以持续提供张紧力，保证上下座体的锁紧可靠性，避免出现座体分离、轴系下沉的严重故障。

从安装边界来看，这款轴承座的底板安装孔中心距、座体总高度、轴孔中心到底板的安装高度都严格遵循行业通用的安装尺寸规范，在做设备改造或者备件替换时，可以直接匹配原有基座的安装尺寸，不需要重新加工基座，降低改造的成本与周期。轴孔的配合公差选择基孔制的间隙配合，既保证轴可以顺利穿入，又不会因为间隙过大导致运行时轴出现径向跳动，影响传动精度。

在建模过程中，所有的配合面都做了公差匹配的细节处理，比如轴瓦与座体孔的过盈配合面、轴瓦内孔与轴颈的间隙配合面、连接螺栓与螺栓孔的间隙配合，都按照实际装配的公差要求做了特征预留，导入装配环境后可以直接做干涉检查、装配仿真，不需要再对模型做额外的特征修正。对于做输送线设计、重型设备传动系统设计的工程师来说，这个模型可以直接调用到整体装配中，用来校核轴系的支撑位置、安装空间，检查与周边部件的干涉情况，大幅缩短设计阶段的建模时间。另外，模型的细节还原度足够高，也可以用来做设备运维的培训素材，帮助现场维护人员直观了解轴承座的内部结构、拆装顺序，避免错误拆装导致的部件损坏。

很多工程师在做这类支撑部件建模时，往往会忽略安装孔的调整余量、密封结构的安装空间、螺栓的拆装操作空间这些细节，导致最终设计的结构在现场无法装配，或者维护时没有足够的操作空间拧螺栓。这个模型在设计时就充分考虑了这些工程实际问题：两侧连接螺栓的位置预留了足够的扳手操作空间，安装底板的长圆孔长度满足常规的安装调整需求，注油孔的位置朝向方便日常维护时加注润滑脂，不会被周边的机架部件挡住。这些细节都是实际工程经验的体现，也是三维建模时最容易被忽略的部分，只有真正接触过现场安装、维护的工程师，才会在建模时把这些实际需求融入到结构特征里。
