直列四叶片流体输送叶轮结构设计

　　在流体输送类阀件与小型动力过流单元的配套设计中，直列四叶叶轮是兼顾动平衡稳定性与过流效率的核心旋转部件，这类结构常被应用在低压管路流体换向、小型循环系统动力输出、阀块内置导流增压等场景，区别于后弯式离心叶轮的大扬程特性，直列径向排布的叶片更适配小流量、高转速的紧凑安装空间，能在有限的腔体内完成流体轴向进、径向出的流向切换，不会因为叶片弯角过大造成腔体内流道紊流区扩大。

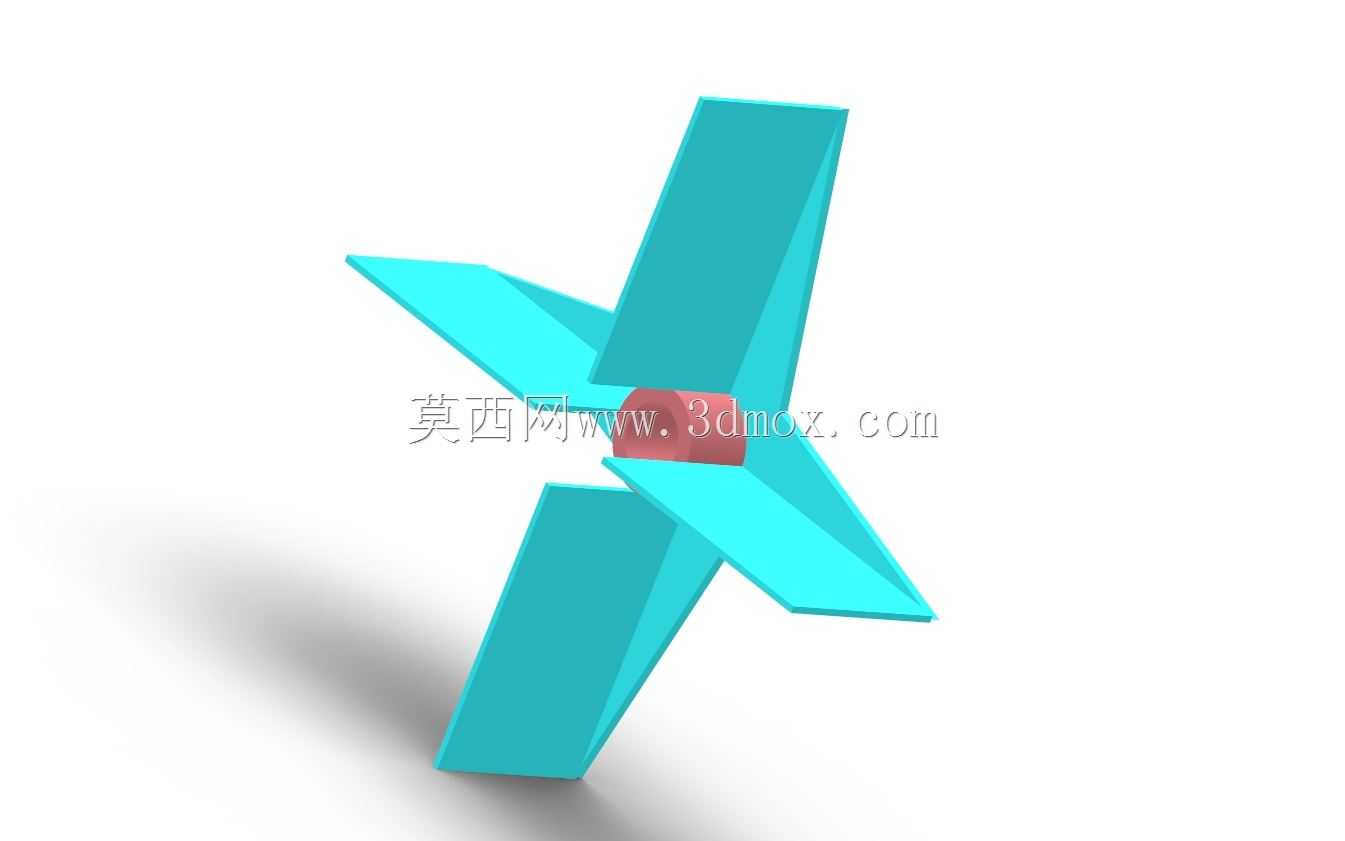

　　从结构设计逻辑来看，四片叶片采用等角度90度径向直列排布，每片叶片的型面做了等厚度拔模处理，靠近轮毂连接的根部做了R角过渡强化，避免高速旋转时根部应力集中造成的叶片疲劳断裂，叶片外缘做了微小的倒角修型，既可以减少旋转时与腔体内壁的剐蹭风险，也能降低叶片边缘的流体切割噪音。轮毂部分采用中心通孔设计，孔位公差按照过渡配合标准设定，可直接与标准直径的驱动轴完成装配，轮毂与叶片的连接面做了加厚处理，能传递额定转速下的扭矩输出，不会出现连接位开裂的问题。

　　安装边界上，这类叶轮的整体回转直径适配常规通径的阀块内置腔室，轴向安装尺寸紧凑，不需要额外预留过长的轴段安装空间，装配时只需要在轴端加装轴向定位卡簧，就能限制叶轮的轴向窜动，不需要额外设计复杂的定位结构。实际工况运行中，直列叶片的结构对流体介质的适应性更强，即使介质中混入少量细小的固体杂质，也不会像曲面叶片那样容易在弯角处形成杂质堆积，长期运行的流道通畅性更稳定，日常维护时不需要频繁拆解清理流道。

　　在建模过程中，叶片的型面采用对称拉伸结合拔模特征完成，先绘制单片叶片的截面轮廓，通过圆周阵列完成四片叶片的排布，再与中心轮毂做布尔合并，所有连接位的圆角特征按照应力分布梯度设置，根部圆角半径大于外缘圆角，保证结构强度的同时不会过多占用流道空间。动平衡校准层面，四片等角度排布的结构天生具备更好的静平衡特性，只需要在装配前做简单的动平衡去重，就能满足高转速运行的稳定性要求，不会出现过大的径向跳动，能有效延长配套轴承与密封件的使用寿命。这类叶轮的应用场景不局限于阀块内置导流，在小型水冷循环系统、低压送风单元、小型流体计量设备中也能适配使用，只需要根据具体的介质特性调整叶片的厚度与材质选型，就能匹配不同的工况压力与转速要求，结构的通用性较强，不需要针对每个场景做完全的结构重设计，只需要调整几个核心尺寸参数就能完成适配，能大幅缩短配套设备的研发周期。
