螺旋千斤顶装配结构三维设计

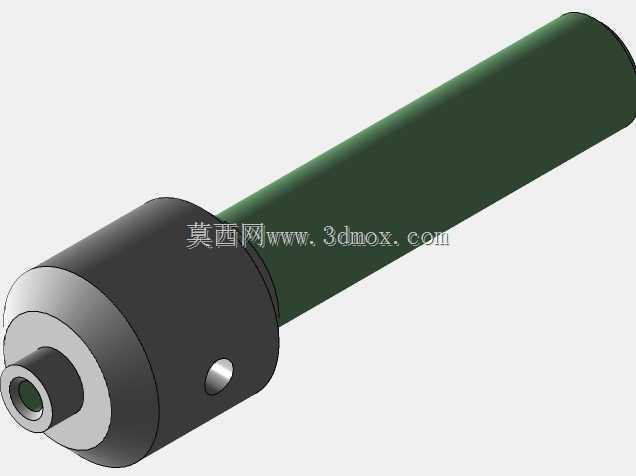

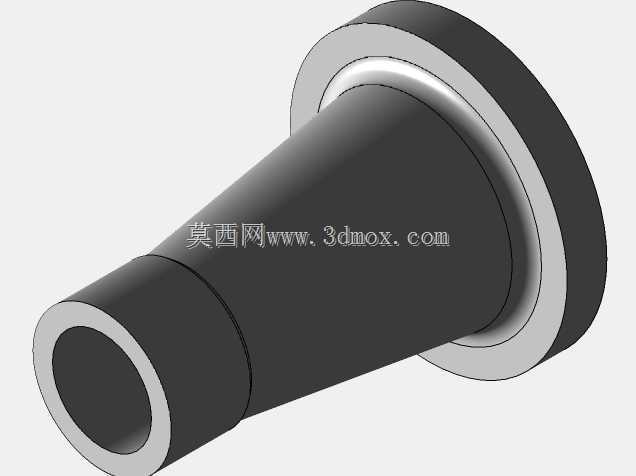

　　在设备检修、重物顶升的常规作业场景里，螺旋千斤顶是无需外接动力源即可完成重载顶升作业的核心手动工具，区别于液压类顶升设备，它不存在密封件老化泄漏、液压油受温度影响性能波动的问题，在无电源、野外作业、长期承重支撑的场景下适配性更强，常被用于重型设备安装调平、车辆维修支撑、钢结构安装对位、模具拆装顶升这类需要稳定持重的作业环节。这套装配结构的设计核心围绕螺旋传动的机械增益特性展开，整体采用同轴回转式布局，主体承重筒作为核心承载构件，内壁加工有与升降螺杆配合的梯形传动螺纹，梯形螺纹的牙型角选择30度，兼顾传动效率与螺纹副的自锁性能，确保顶升到位后即使撤去操作力，承重状态下也不会发生自行回落的安全隐患，螺纹的导程设计经过承重载荷核算，匹配手动摇杆的操作力臂长度，让单人操作时的摇杆作用力控制在成年人常规施力舒适区间内，避免操作力过大带来的作业疲劳。

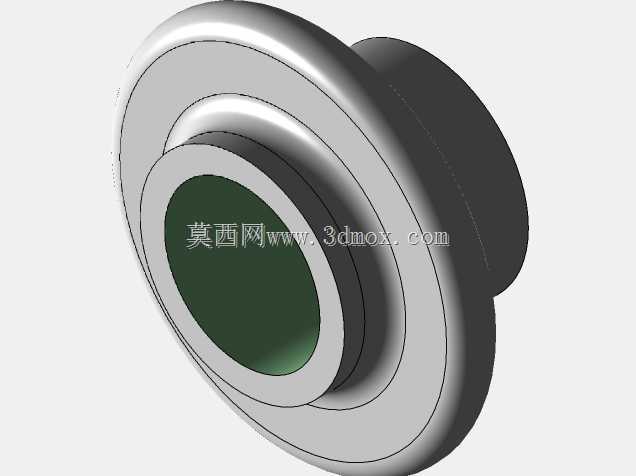

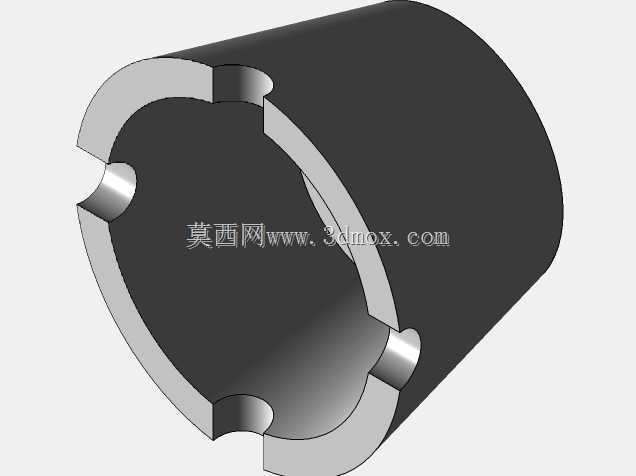

　　底座部分采用大直径法兰盘结构，法兰端面加工有环形防滑接触纹路，与支撑面接触时可增大接触摩擦力，同时分散上部传递的载荷，降低对支撑面的压强，避免软质支撑面出现凹陷导致的顶升倾斜，底座与主体承重筒之间采用过盈配合加骑缝销的连接方式，保证承载时连接部位不会出现相对转动或松脱。升降螺杆的顶端设计有带卡槽的顶托结构，顶托端面的卡槽可适配不同形状的被顶升工件接触面，既可以顶住平面工件，也能卡入轴类、带凸缘工件的对应位置，防止顶升过程中工件滑移，顶托与升降螺杆之间采用推力球轴承连接，顶升过程中顶托可随工件接触面自适应微调角度，避免螺杆承受附加的偏载弯矩，延长螺纹副的使用寿命。

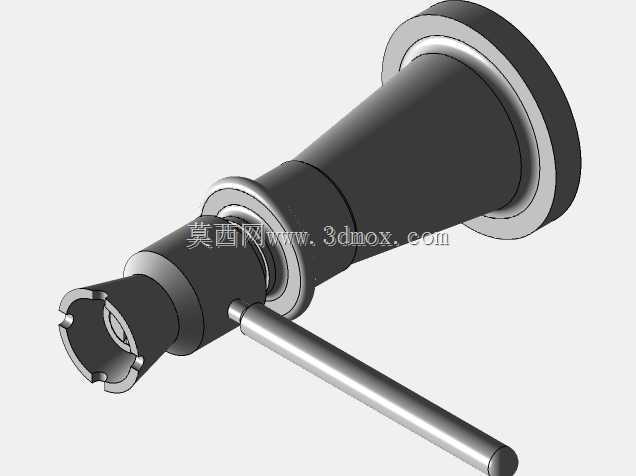

　　侧面伸出的操作摇杆采用可拆卸式设计，摇杆插入主体筒侧面的传动套后，通过锥齿轮副带动内部的升降螺杆转动，实现顶升或回落动作，传动锥齿轮的模数匹配最大顶升载荷下的扭矩传递需求，齿面经过淬火处理提升耐磨性能，摇杆的握持端加工有滚花，增大操作时的手部摩擦力，避免施力打滑。整套装配结构的外形尺寸按照常规5吨级手动螺旋千斤顶的作业边界设计，闭合状态下整体高度适配低矮空间的顶升作业需求，最大顶升行程覆盖常规设备检修的顶升高度要求，主体筒的外径尺寸控制在合理范围内，保证结构强度的同时不会因为体积过大影响狭小空间内的操作便利性，所有外露的金属构件边缘都做了倒角处理，避免操作时划伤作业人员。

　　从结构设计逻辑来看，整套装配没有冗余的多余构件，每个部件都承担明确的功能：承重筒兼顾传动螺母的安装载体与外部防护作用，避免螺纹副暴露在外界环境中进入灰尘、铁屑加剧磨损；升降螺杆同时承担传动与承重的双重作用，材料选用中碳钢调质处理，保证芯部韧性与表面硬度；摇杆传动机构将人力输入的扭矩放大后传递给螺纹副，实现小输入力到大顶升力的转换。在实际建模装配过程中，所有配合面的公差都按照机械设计手册的推荐值设定，螺纹副采用间隙配合保证转动顺畅，轴承安装位采用过渡配合保证定位精度，可拆卸的摇杆与传动套之间采用小间隙配合，方便拆装收纳的同时不会出现传动时的旷量。这类螺旋顶升结构的可靠性核心在于螺纹副的自锁性能与结构件的强度匹配，设计时已经规避了偏载受力的薄弱点，顶托的自适应结构可抵消大部分作业时的偏载影响，底座的大直径设计保证了顶升过程中的整机稳定性，即使在不太平整的支撑面上，也能通过底座的接触自适应保持顶升轴线的垂直，避免出现侧翻风险。
