带叉端拉杆连接肘节接头结构设计

在各类承受拉伸载荷的杆系传动结构中，肘节接头是实现同平面内杆件角度错位补偿、传递大拉力载荷的核心连接部件，常见于工程机械拉杆机构、阀门阀杆传动组件、工业设备连杆传动系统、起重设备索具连接端等场景，这类接头的核心作用是在两根受拉杆件存在小角度安装偏差、工作中出现相对角度摆动时，依然能够稳定传递轴向拉力，避免杆件端部因附加弯矩出现应力集中断裂。

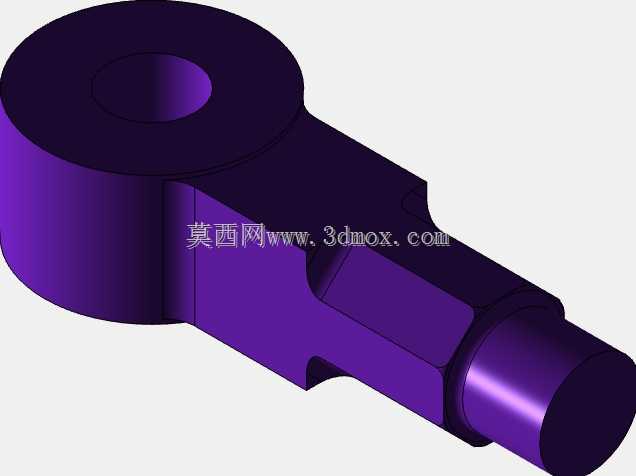

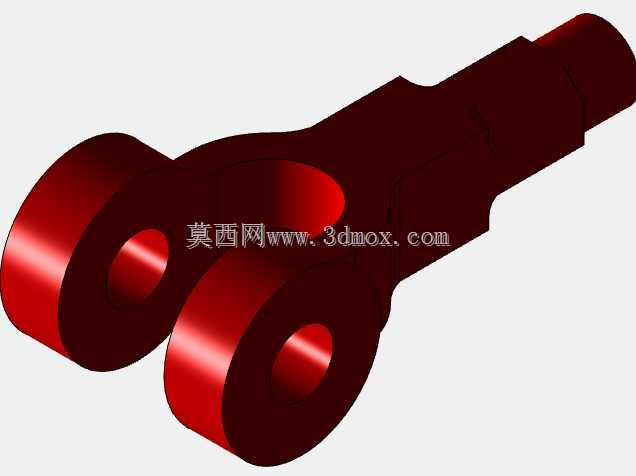

从结构设计逻辑来看，该肘节接头采用叉端与单眼端配合的经典铰接结构，主体一体加工成型的带叉端（双眼结构）是核心承力部分，叉端的同轴双孔用于穿装销轴，与配套杆件的单眼连接端形成铰接副；接头另一端为带外圆柱定位段的单耳结构？不对，不对，看模型结构，哦不对，该接头的一端是厚壁圆筒状的双眼叉座，内孔为光面设计，用于穿装主销轴，叉座向另一侧延伸出变截面的过渡臂，过渡臂经过铣削加工形成扁方定位段，最末端是小直径圆柱轴段，轴段端部设计有径向销孔，用于安装开口销或锥形锁紧销，防止配套的套环从轴端脱出。

设计过程中首先要明确安装边界尺寸：叉座的外圆直径决定了铰接点的径向安装空间，需要保证接头摆动时不会与周边的机架、其他杆件发生运动干涉；叉座内孔的直径与配套销轴采用间隙配合，配合公差一般选H8/f7，既保证铰接转动灵活，又不会因间隙过大产生冲击载荷；过渡臂的截面尺寸需要根据额定拉伸载荷进行强度校核，通常采用45号钢或40Cr调质处理，截面的抗弯、抗剪安全系数取3-4倍，满足冲击载荷下的强度要求；末端轴段的直径与配套套环的内孔匹配，轴端的销孔位置需要保证套环安装到位后，销孔刚好露出套环端面，穿装锁紧销后能完全限制套环的轴向窜动。

实际装配时，先将待连接的带单眼端的杆件插入叉座的两个叉耳之间，对齐三个销孔（叉座两个孔+杆件单眼一个孔）后穿装主销轴，销轴端部可采用卡簧或开口销防松；如果是与带内螺纹的杆件连接，末端轴段可加工外螺纹，或者通过套环与其他杆件形成铰接，套环套装在末端轴段后，将锥形销穿过轴端的径向孔与套环上的对应孔，敲紧后实现套环的轴向固定，这种结构相比螺纹连接能承受更大的冲击拉力，不会因为振动出现松脱。

功能特性上，这类肘节接头允许连接的两根杆件在同一平面内有最大15度左右的角度错位，完全补偿安装过程中出现的孔位偏差、工作过程中杆件变形带来的角度偏移，铰接结构的转动阻力小，不会在杆件内部产生附加的弯曲应力，能有效延长整套杆系的使用寿命。需要注意的是，这类接头仅能传递轴向拉伸载荷，不能承受大的压缩载荷，也不能承受垂直于铰接平面的侧向力，选型时需要明确载荷方向，避免侧向受力导致叉耳变形断裂。

建模过程中需要重点关注几个工艺细节：叉座内孔与末端轴段的同轴度公差要控制在0.05mm以内，避免安装后出现别卡现象；叉耳的两个内孔端面要保证平行，与孔轴线的垂直度公差不大于0.02mm，防止销轴安装后出现偏磨；过渡臂与叉座、末端轴段的连接处要做圆角过渡，圆角半径不小于3mm，避免应力集中，这也是这类承力部件建模时最容易忽略的细节，很多新手建模时直接做直角过渡，实际生产中直角处会成为应力集中点，受冲击载荷时很容易从该处断裂。另外，所有锐边都要做倒钝处理，去除加工毛刺，避免装配时划伤操作人员，也减少应力集中源。

从应用场景拓展来看，这类结构经过尺寸缩放后，小规格的可用于仪器仪表的连杆传动、阀门的阀杆连接，大规格的可用于工程机械的拉杆、矿山设备的牵引连接件，不同应用场景下仅需要调整对应尺寸、更换适配的材料即可，核心的铰接传力结构逻辑完全一致。
