电子元件清洗用易燃液体储放容器

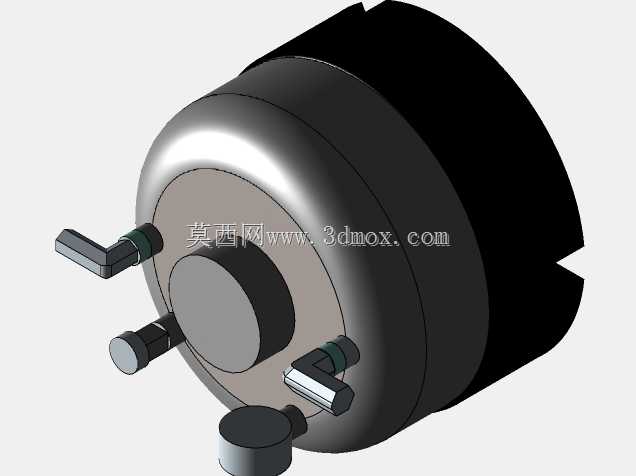

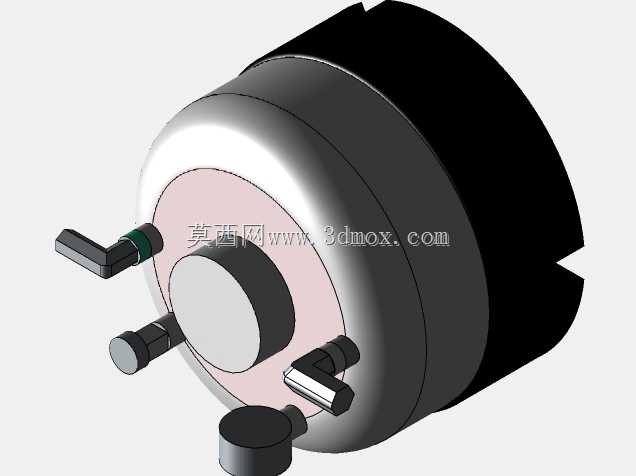

　　在电子制造后段的元器件精密清洗工序中，这类储液容器是配套清洗工位的核心承压储液部件，主要用来盛装异丙醇、电子级清洗剂这类闪点较低的易燃清洗介质，区别于普通常压储液罐，它的结构设计完全匹配小流量、近距离供液的阀块集成工位需求，不需要额外铺设长距离供液管路，能直接嵌装在清洗模组的安装基板上，减少管路接头带来的漏液风险。从结构设计逻辑来看，容器主体采用短粗圆柱型的回转体构型，筒体壁厚根据常用0.3-0.6MPa的供液压力做了等强度校核，筒身一端为圆弧过渡的封盖结构，另一端为平面安装基准面，平面端预留了四个不同通径的接口，分别对应进液、出液、排气、液位检测的功能，每个接口都做了外螺纹加密封槽的结构，不需要额外缠绕生料带，搭配O型圈就能实现端面密封，避免易燃液体从接口处渗漏引发安全隐患。

　　接口的布局没有采用对称排布，而是根据阀块的流道走向做了偏心布置，其中两个大流量接口对应清洗喷头的供液与回液通路，两个小接口分别接排气阀和液位传感器，安装时不需要额外调整管路角度，直接对接阀块上的对应流道孔即可，能大幅减少装配时的配管工作量。容器的安装边界控制得非常紧凑，整体外径不超过120mm，筒体轴向长度不超过100mm，安装时只需要在基板上开出对应直径的沉孔，通过筒体上的两个定位销孔就能完成定位，不需要额外做抱箍或者支架固定，沉孔的深度只需要覆盖筒体1/3的长度就能满足承重要求，不会占用清洗工位过多的安装空间，尤其适合多工位并列排布的在线清洗设备。

　　考虑到盛装介质的易燃特性，容器的内壁做了镜面抛光处理，表面粗糙度Ra值控制在0.8以下，不会残留清洗液中的杂质颗粒，避免杂质堆积在死角引发长期的介质变质风险，同时筒体的材质选用导静电的金属材质，能将液体流动产生的静电通过安装基板直接导走，避免静电积聚引发的燃爆风险，筒身外侧没有做额外的喷漆处理，裸露的金属表面能更快将清洗过程中介质摩擦产生的热量散出，维持储液腔内的温度稳定，避免易燃液体因为温度升高出现蒸气压超标的情况。

　　在实际使用场景中，这类容器通常直接集成在清洗阀块的侧端，和供液泵、过滤组件、喷头模组共同组成密闭的清洗液循环回路，容器的储液容积控制在300ml左右，刚好满足单工位10-15分钟的循环供液需求，不需要配置大容量的储液箱，既能减少易燃液体在设备内的在线存量，降低安全风险，也能缩短供液回路的长度，减少清洗液在管路中的残留，换液时只需要打开容器底部的排液口就能完全排空腔内液体，不会出现残液混配的问题。设计时还特意在容器的封盖端做了两个对称的缺口结构，既可以作为安装时的扳手卡位，方便拧紧固定，也能作为液位观察的对位标记，安装时将缺口对准液位传感器的安装位置，就能保证传感器的检测探头完全浸入液面以下，不会出现误检测的情况。接口处的阀芯结构和容器本体做了集成化设计，没有采用外接阀门的形式，每个接口的通流截面都根据对应流量做了匹配，供液口的通径最大，能满足每分钟5L的供液流量需求，排气口的通径最小，只需要满足开机时腔内空气排出的流量即可，避免排气量过大导致液体挥发过快。
