双开门工业配电箱体结构设计

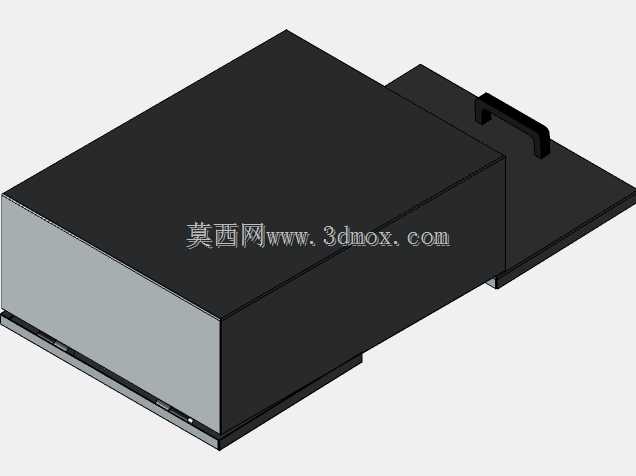

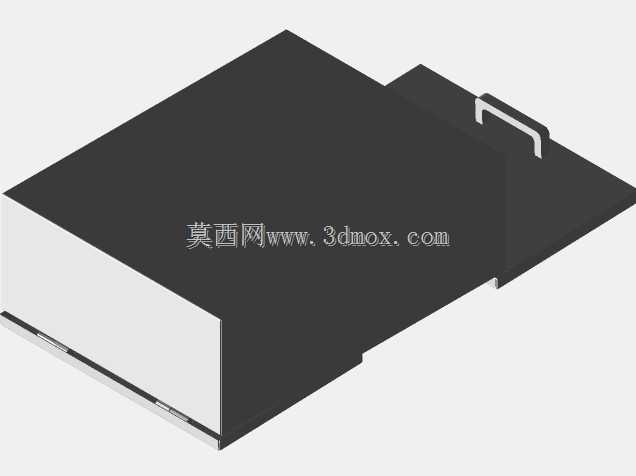

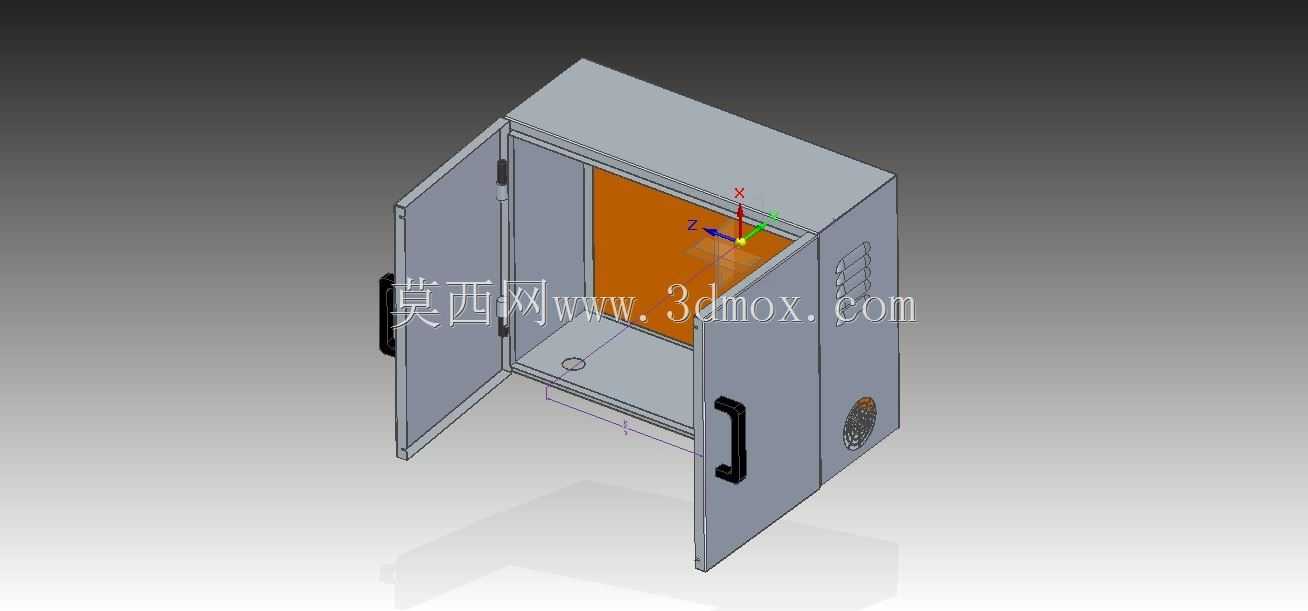

　　从结构设计来看，整个箱体采用薄钢板折弯拼焊的主体框架，侧板、顶板、底板为一体化折弯成型，减少拼接缝隙带来的防护等级下降问题，双开门的设计主要是考虑到内部元件排布较宽的时候，单开门开启后会遮挡一侧的操作空间，双门对开的形式可以让运维人员完全暴露内部安装板区域，接线、检修、更换元件的时候不需要侧身探入，操作便利性提升明显。门体和箱体框架之间采用暗藏式铰链连接，铰链安装在箱体内部折弯边，避免外部突出的铰链受到磕碰损坏，同时门体边缘做了向内的折弯翻边，合上柜门的时候翻边会嵌入箱体框架的止口结构，配合粘贴在止口上的发泡密封胶条，可以阻挡粉尘、飞溅的切削液进入箱体内部，满足常规工业车间的IP54左右防护要求。在车间产线配电、临时施工供电、小型设备集群供电这类场景里，这类落地式双开门配电盘是非常常见的低压配电载体，和壁挂式小箱体不同，它的内部安装空间充裕，既可以容纳进线主开关、多个分回路断路器，也能预留出接触器、热继电器这类控制元件的安装位置，甚至可以加装小型导轨式电表、电流互感器来做回路计量，适配从几十安到两百安左右的低压进线容量，覆盖常规机加工车间工段、仓储区照明动力混合供电、小型配套设备集中配电的需求。箱体内部的安装板采用镀锌钢板材质，通过侧边的安装螺柱固定在箱体框架上，安装板和箱体背板之间预留了20mm左右的走线间隙，方便主回路大线从进线孔进入后沿着背板间隙排布到各个开关进线端，不会因为线缆挤压导致绝缘层破损。门体上预留了按钮、指示灯的安装孔位，其中一侧门体下部开有通风孔，通风孔内侧加装防尘网，既可以保证箱体内部元件发热时的空气对流散热，又能阻挡大颗粒粉尘进入，通风孔的位置特意设置在门体下部，避免车间顶部落灰、管道滴漏直接进入孔内。

　　底板上开有多个敲落孔，分别对应主电缆进线、分回路出线的位置，敲落孔的尺寸覆盖了从PG29到PG48的常用电缆接头规格，现场安装的时候可以根据实际线缆数量、直径敲掉对应位置的挡板，不用现场开孔，减少施工工作量。从安装边界来看，这类箱体的底部预留了四个地脚安装孔，可以直接通过膨胀螺栓固定在水泥地面上，也可以加装10号槽钢焊接的底座抬高箱体，避免车间地面清扫时积水浸泡箱体底部；箱体顶部不建议堆放任何杂物，同时要和上方的桥架、管道保持至少300mm的间距，方便后期开盖检修。

　　设计的时候特意将门把手设置在两门对合的侧边，采用黑色工程塑料材质的绝缘把手，操作的时候即使手部带汗也不会有触电风险，两门对合处加装了锁扣结构，可以外挂挂锁，避免非运维人员随意打开柜门引发触电风险。另外箱体右侧板上预留了接地螺柱，安装的时候必须将车间接地干线和这个螺柱可靠连接，同时门体和箱体框架之间要加装跨接接地线，保证整个柜体的金属外壳都处于等电位接地状态，即使内部元件发生绝缘破损碰壳，也能通过接地回路触发上级开关跳闸，保护现场操作人员安全。

　　和市面上常见的单门配电箱相比，这种双开门结构的内部可用宽度更大，安装板的有效安装面积提升了近40%，可以同时排布主开关、三个分回路动力开关、两个照明回路开关以及对应的接线端子排，不需要额外加装二级分线箱，减少了现场配电设备的占用空间，同时所有的折弯边都做了去毛刺处理，现场接线的时候不会划伤施工人员的手部，也不会割破线缆的绝缘层。在实际选型应用的时候，需要注意如果是用在有腐蚀性气体的电镀车间、潮湿的清洗工段，需要在箱体表面额外做喷塑防腐处理，同时将通风孔更换为带过滤棉的防水透气阀，避免腐蚀性气体、水汽进入箱体内部腐蚀元件接线端；如果是用在户外临时供电场景，需要在箱体顶部加装防雨檐，同时将底板的敲落孔密封处理，防止雨水顺着线缆流进箱内。
