LVDT位移传感器防护端盖结构设计

项目分类:变压器/电感器 发布时间:2025-02-02 ID:918586
  • LVDT位移传感器防护端盖结构设计
  • LVDT位移传感器防护端盖结构设计

  在工业位移检测场景中,LVDT线性可变差动变压器作为高精度位移反馈元件,广泛应用于伺服阀开度检测、机床进给位置反馈、液压执行机构行程标定、自动化装配线尺寸校验等工况,这类检测元件内部包含精密线圈绕组、活动铁芯以及信号引出端子,对装配环境的粉尘侵入、外力磕碰、装配应力干扰极为敏感,一旦线圈部位受外力挤压出现形变,或者金属碎屑进入铁芯活动间隙,就会直接导致输出信号线性度超差,甚至出现铁芯卡滞、信号中断的故障,直接影响整套设备的位置闭环控制精度。

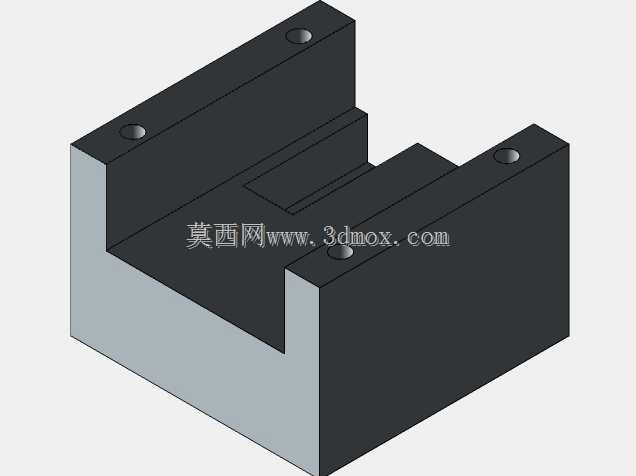

  本次设计的防护端盖,就是针对嵌入式安装的LVDT本体做的配套防护结构,从结构布局来看,整体采用凹型槽式的基座构型,端盖的内槽尺寸完全匹配对应规格LVDT的本体外轮廓,安装后可以将LVDT的线圈主体完全包覆在槽腔内部,槽体的侧壁高度刚好覆盖线圈绕组的轴向安装区间,不会干涉前端测杆的正常伸缩动作,避免防护结构本身对测量行程造成额外限制。端盖的四个安装凸台位置预留了沉头安装孔,孔位的中心距严格匹配设备安装面板上的预留螺孔位置,沉孔深度可以保证标准内六角螺丝安装后,螺丝头部完全沉入凸台平面以下,不会出现突出的结构干涉周边其他元器件的布局,同时沉孔的设计也能避免螺丝头部受外力碰撞出现松动,保证长期运行下的安装可靠性。

  从设计思路上,这个端盖没有采用全封闭的盒式结构,而是保留了一侧的开口以及槽体中部的避让缺口,这个缺口位置刚好对应LVDT的信号线缆引出方向,既可以给线缆走线留出足够的空间,避免线缆被端盖挤压造成线芯破损,也能在设备维护时不用完全拆除端盖,就可以直接检查线缆的连接状态,降低日常运维的拆装工作量。端盖的壁厚设计经过了装配应力校核,侧壁厚度选取了兼顾刚性与安装空间的尺寸,既不会因为壁厚过薄导致安装锁紧时出现侧壁形变,挤压内部的LVDT本体造成线圈移位,也不会因为壁厚过大占用过多的安装空间,适配检测点位紧凑的安装场景。

  在安装边界的考量上,端盖的底部平面做了平面度公差约束,安装后可以和设备安装面完全贴合,避免出现装配倾斜导致LVDT的测杆轴线和被测位移方向出现夹角,引入额外的测量余弦误差。端盖的边角位置都做了小尺寸的倒角处理,一方面是去除机加工产生的锐边毛刺,避免装配时划伤操作人员或者损坏线缆绝缘层,另一方面也能在安装对位时起到导向作用,降低狭小空间内的装配对位难度。端盖的材质选用常规的结构钢材质,表面做发黑防锈处理,既可以满足工业车间内的防腐蚀要求,也不会因为材质本身的导磁特性干扰LVDT内部的磁场分布,保证传感器的测量精度不受防护结构的影响。

  实际应用中,这类防护端盖可以直接替换原有设备上的简易压板结构,相比传统的两点式压板固定,这种槽式包覆的结构可以从三个方向对LVDT本体进行限位,即使设备运行中存在持续的振动冲击,也不会出现传感器本体转动、移位的问题,保证测量基准的长期稳定性。槽体内腔和LVDT本体之间预留了微小的间隙,装配时可以在间隙内填充少量的密封硅脂,既可以阻挡车间内的切削液、金属粉尘进入传感器内部,也不会因为过盈配合给传感器本体施加额外的装配应力,避免应力导致的传感器零点漂移问题。端盖顶部的平面还可以作为传感器校准的基准面,日常校准位移检测系统时,可以直接将量块放置在端盖平面上进行基准对位,不用额外寻找校准基准,提升现场校准的工作效率。
