德玛吉DMU75monoBLOCK五轴加工中心结构

在精密零部件加工领域，五轴联动加工设备一直是解决复杂曲面、多面体零件一次装夹加工难题的核心装备，这款五轴铣床的三维结构还原，完全围绕实际车间加工场景的设备布局逻辑搭建，没有冗余的装饰性结构，所有外覆盖件、操作组件、防护结构的位置都和现场落地安装的设备完全对应。从实际加工用途来看，这类设备主要面向航空航天结构件、精密模具型腔、医疗植入件、复杂液压阀块等需要多面联动加工的零件生产，区别于传统三轴铣床需要多次翻面装夹找正的加工流程，五轴结构可以通过主轴头或者工作台的回转摆动，实现刀具以最优角度接触加工面，不仅能减少装夹带来的精度误差，还能大幅缩短复杂零件的加工周期，避免多次装夹的辅助时间浪费。

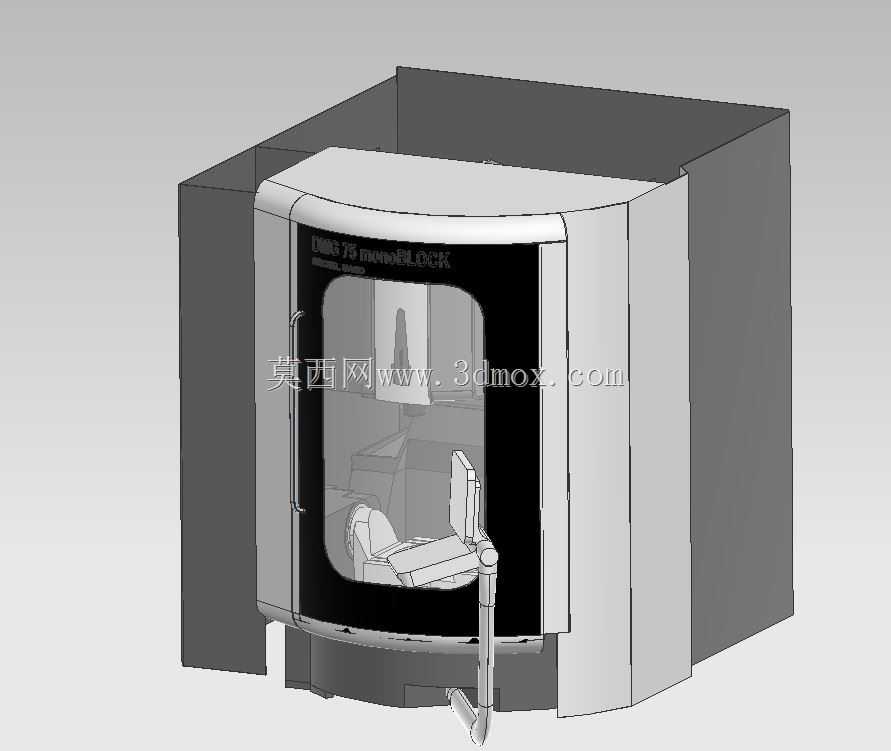

从功能特性的结构还原来看，模型完整呈现了设备的全封闭防护舱结构，这种弧形前置防护门的设计并非单纯为了外观流畅，而是在保证操作视野的前提下，最大化压缩设备的横向占地空间，同时防护舱的密封结构可以完全阻隔加工过程中切削液飞溅、金属切屑迸溅的问题，符合精密加工车间的现场安全规范。操作面板的悬臂式安装结构也做了精准还原，悬臂的转动自由度可以让操作人员在设备正面、侧面不同上料位置都能方便调整面板角度，完成程序调用、对刀参数设置、加工状态监控的操作，不会因为防护门的开关遮挡操作路径。设备内部的主轴安装区域、工作台承载区域的空间预留完全匹配真实设备的行程参数，X/Y/Z轴的运动边界、摆动轴的回转角度范围都在结构上做了对应，不会出现结构干涉的设计错误。

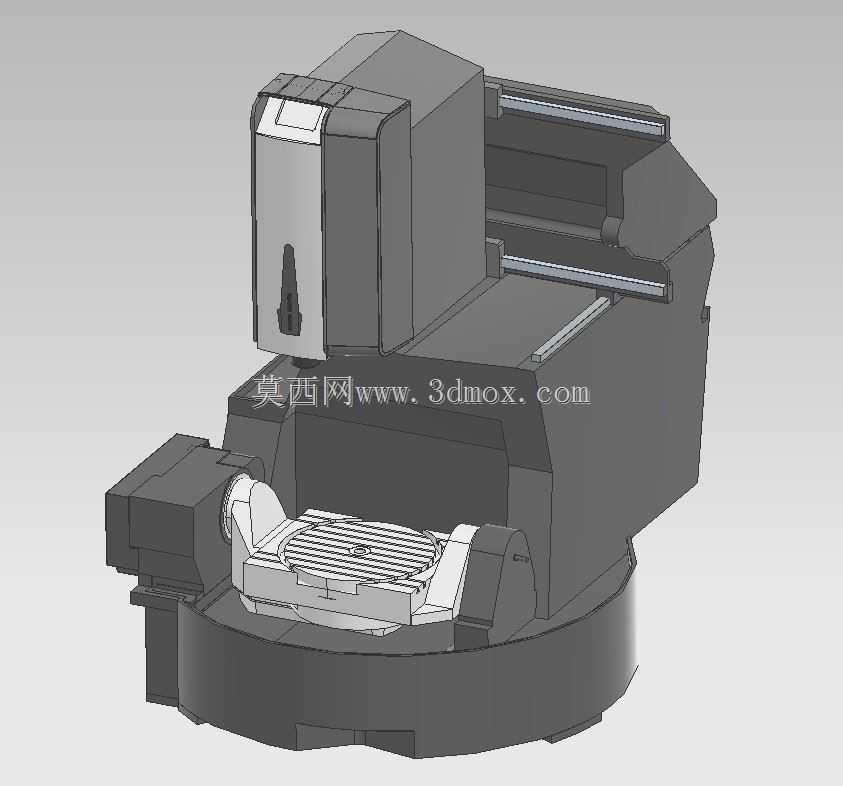

从设计思路的还原角度，整个模型采用模块化的结构拆分逻辑，外防护层、主床身结构、操作组件、排屑空间预留都做了独立的结构区分，方便建模使用者根据自己的需求拆分结构，比如做车间布局仿真的时候，可以单独提取外防护模型做产线排布，做设备结构教学的时候，可以隐藏外防护层展示内部的轴系运动结构，做加工仿真的时候，可以直接调用工作台和主轴的运动副设置，不需要再重新拆分模型调整结构。设备底部的安装基座结构也做了完整还原，包括地脚调节螺栓的安装位置、排屑口的预留位置、切削液回流的槽体结构，这些细节都是现场安装调试时必须考虑的安装边界条件。

说到外形尺寸与安装边界，这款设备的整体占地轮廓在模型里有明确的结构体现，正面弧形防护门的突出尺寸、后部电气柜的外凸尺寸、操作悬臂完全展开后的最大回转半径，都和真实设备的安装要求一致，在做车间产线布局规划的时候，可以直接用这个模型做碰撞检测，预留出足够的设备操作空间、维护开门空间、上料吊装空间，不会出现布局时尺寸估算错误导致后期设备进场安装空间不足的问题。设备侧面的维护门位置、顶部的管线接口预留位置也都做了结构还原，这些位置对应的是设备日常维护时的操作空间需求，比如主轴维护、滤芯更换、电气线路检修的时候，都需要预留足够的开门操作距离，模型里的这些细节可以帮助布局设计人员提前规划好维护通道的宽度，避免后期生产过程中维护操作不便。另外，设备前部的操作工位预留空间也符合人机工程的设计逻辑，操作人员站在防护门前的操作距离、观察窗的高度位置、操作面板的可触及范围，都和真实设备的人机设计匹配，不会出现建模时比例失调导致的尺寸偏差。对于从事机床改造、产线规划、加工工艺仿真的从业者来说，这种比例准确、结构完整的设备模型，可以直接导入到自己的设计场景中使用，不需要再花费大量时间测绘建模，能大幅提升前期方案设计的效率，也能保证方案里的设备尺寸和现场实际安装需求完全匹配，避免方案落地时出现尺寸不符的问题。
