TM5-700内置视觉协作机械臂结构设计

这款协作机械臂的臂展覆盖700mm工作半径，在3C电子精密装配工位上，刚好适配单人工位的操作范围，不需要额外拓展外部导轨就能覆盖常见的桌面上下料、螺丝锁附、工件搬运作业区间，底座安装孔位采用通用的圆周分布设计，可直接固定在标准铝型材工作台、移动AGV搭载平台或者立式安装支架上，安装面的平面度公差控制在0.2mm以内，避免底座固定后关节同轴度偏差引发的末端抖动问题。末端法兰的接口采用行业通用的安装尺寸，可快换夹爪、吸盘、视觉检测模组、螺丝锁付头等不同执行端，不需要额外定制转接法兰，能大幅缩短产线换型的调试周期。

从结构设计逻辑来看，这款机械臂采用多关节串联构型，关节之间的走线全部采用内部中空走线方案，避免外部管线在机械臂往复运动过程中出现剐蹭、缠绕、磨损的问题，关节外壳采用高强度工程塑料搭配铝合金内骨架的结构，在保证整体结构刚性的前提下控制整机自重，单人即可完成设备的移位与安装，不需要额外调用吊装设备。每个关节的驱动模块集成了伺服驱动、高精度编码器与抱闸机构，在机械臂运行过程中碰到外部障碍物时可快速触发力矩反馈停机，不需要额外加装安全围栏就能和操作人员在同一工位协同作业，适配小批量多批次的柔性生产场景，相比传统工业机器人大幅缩减产线的安全防护投入成本。

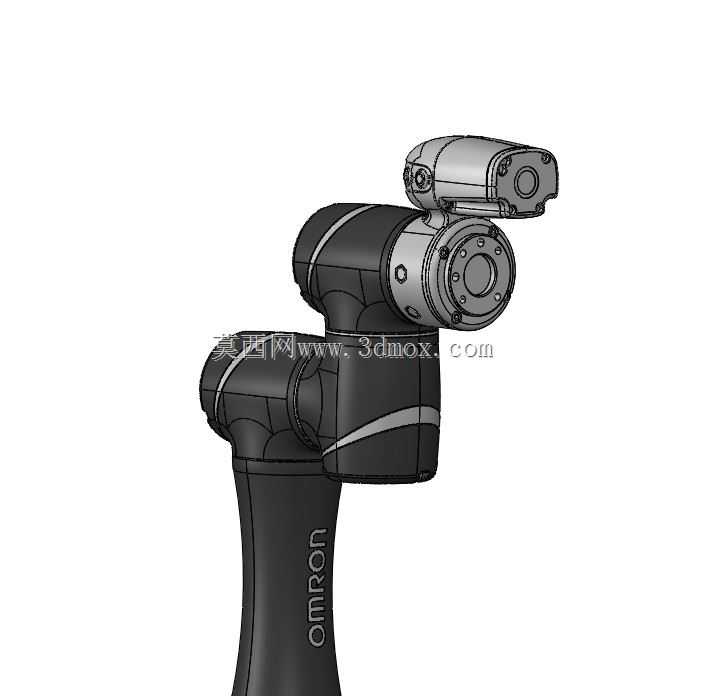

内置的视觉模块集成在机械臂末端关节位置，可直接完成工件定位、条码识别、外观瑕疵检测、坐标校准等作业，不需要额外在工位周边架设固定视觉相机，在工件来料位置存在小幅偏差的场景下，机械臂可通过视觉反馈自动修正运动轨迹，降低对工位工装定位精度的要求，针对不规则工件的上下料、多品种混线生产的装配场景适配性更强。机械臂的有效负载为6kg，可覆盖绝大多数轻型作业场景的负载需求，从电子元器件的搬运、小型零部件的装配，到注塑机的取件、检测工位的工件上下料都能适配，供电采用100-240V宽幅交流供电设计，可直接适配不同厂区的供电标准，不需要额外配置专用的变压器或者稳压电源，现场部署的接线工作更简便。

在运动性能设计上，每个关节的运动范围都做了软限位与硬限位双重保护，避免调试过程中出现关节超程碰撞的问题，关节的重复定位精度可满足精密装配作业的要求，在连续往复运动过程中轨迹偏差控制在极小范围内，针对涂胶、焊接等对轨迹连续性有要求的作业场景也能适配。机械臂的关节连接处采用密封结构设计，可适配普通工业车间的粉尘、少量油污的作业环境，日常维护只需要按照周期检查关节润滑状态即可，不需要复杂的拆解保养。从三维建模的细节来看，所有关节的配合面都做了止口定位设计，装配过程中可快速定位同轴度，减少装配累积误差，外壳的分型线都设置在非外观面与非配合面位置，既方便注塑或者压铸模具的加工，也能避免外壳拼接缝隙积灰积油，日常清洁维护更方便。底座的接线接口全部布置在侧面下方位置，接线完成后线缆不会超出底座安装轮廓，不会和周边的工装设备产生干涉，同时接口处做了防呆设计，现场接线时不会出现插错接口的问题，降低现场调试的出错概率。
