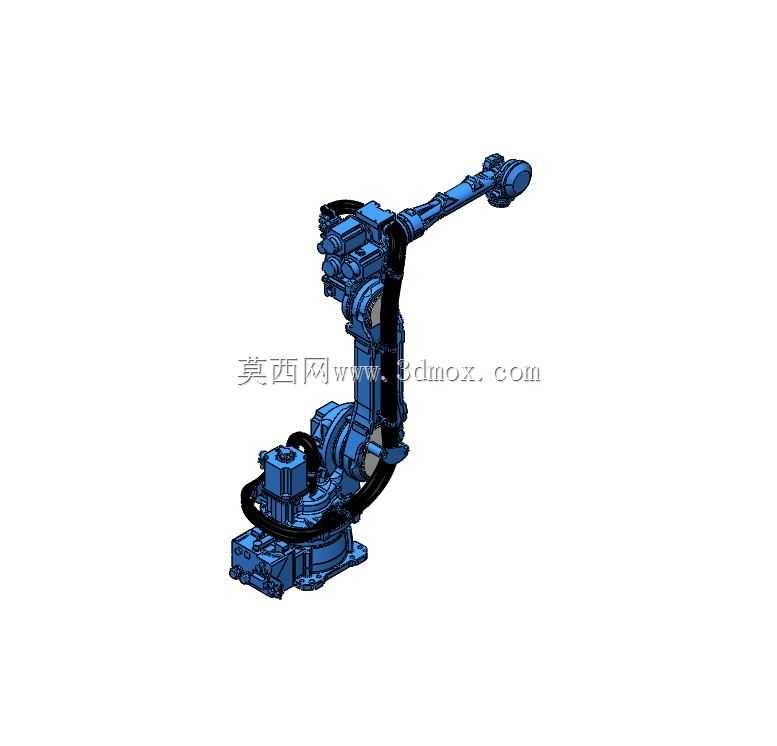

安川GP88六轴工业机械臂三维结构

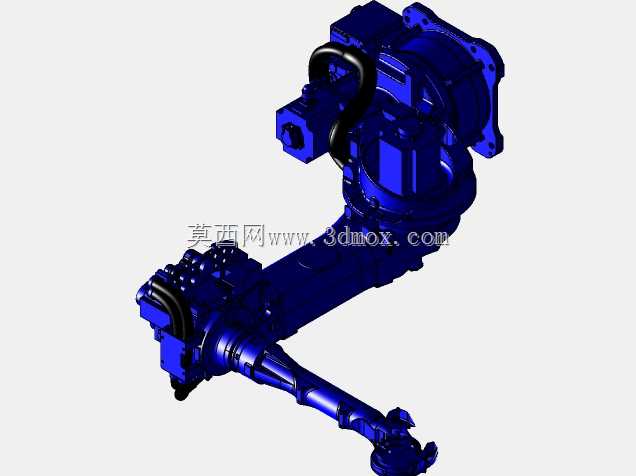

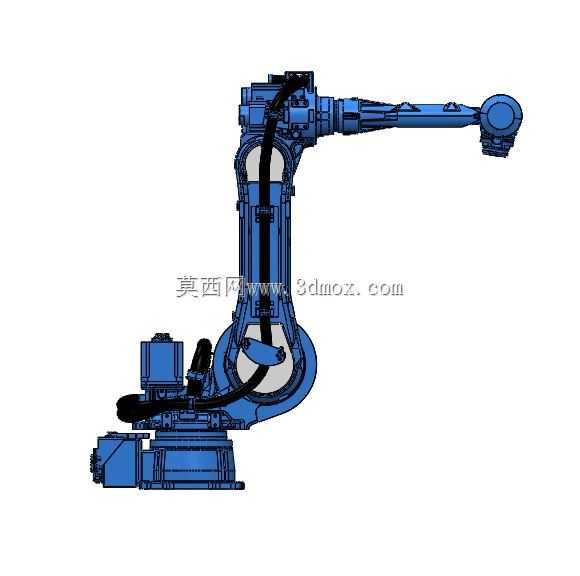

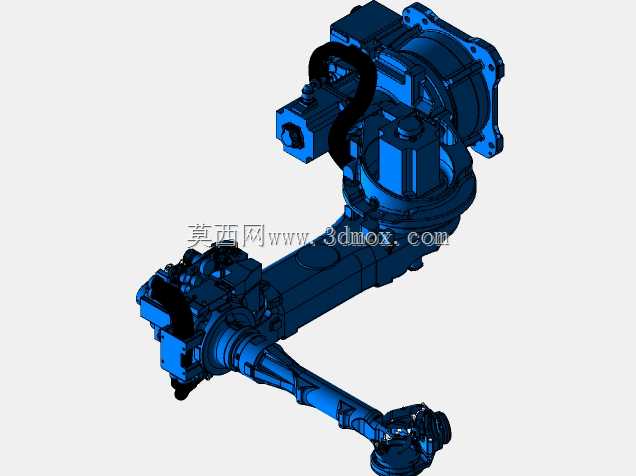

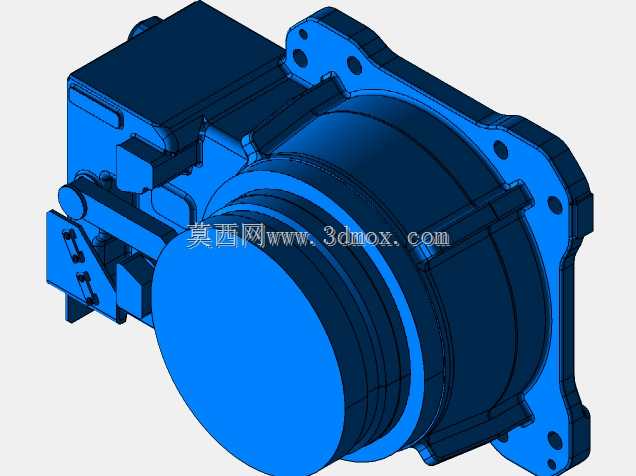

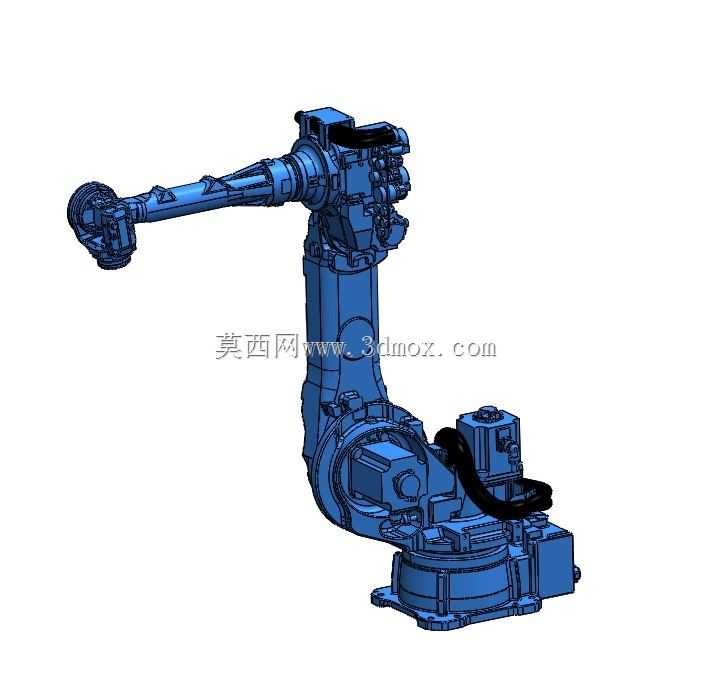

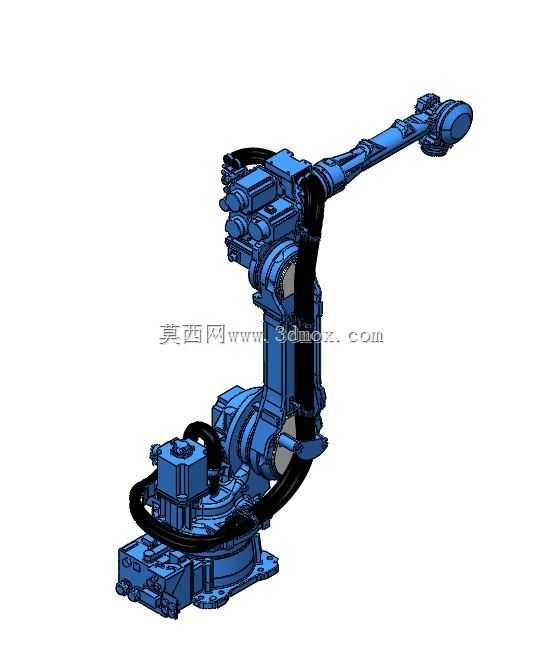

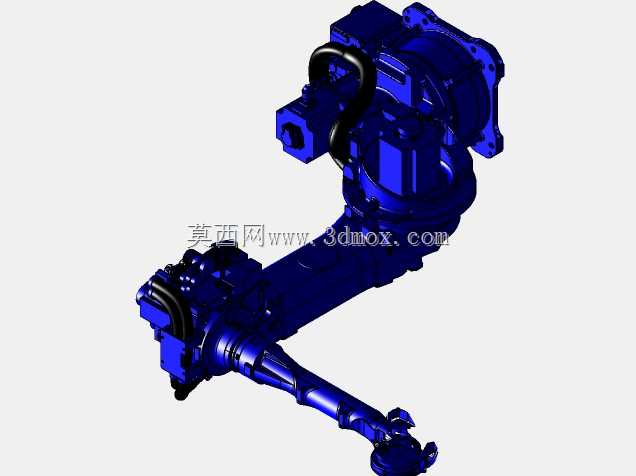

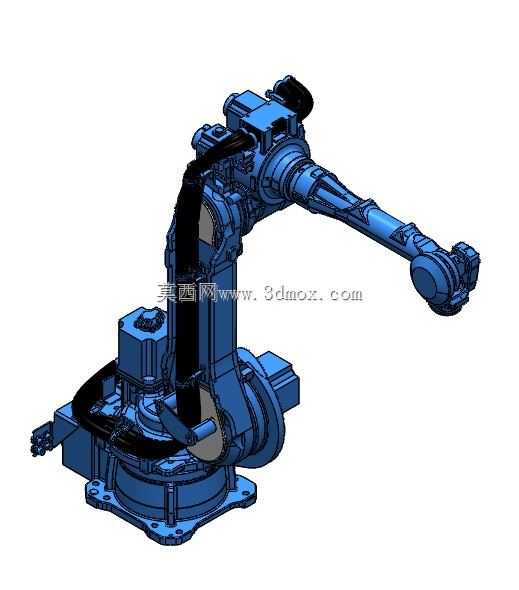

　　从设计思路上拆解，这款模型还原了实机的关节传动布局：J1轴底座采用大直径交叉滚子轴承支撑，能承受整机回转时的倾覆力矩，底座安装面的螺栓孔位完全匹配实机的地基安装尺寸，做工厂布局时可以直接导入厂区三维地图，核对地面预埋板的位置是否匹配，不用二次测绘安装边界。J2、J3轴的平衡缸结构也做了细节还原，实机里这个平衡缸是用来抵消大臂俯仰时的重力矩，降低伺服电机的持续输出扭矩，模型里的平衡缸安装支座、铰接点位置和实机一致，做力学仿真时可以直接提取铰接点坐标，添加弹簧阻尼参数模拟平衡缸的支撑力，不用重新校准关节受力点。在汽车零部件焊装线的工位布局阶段，我曾多次用到同负载级别的六轴机械臂做节拍仿真，这款安川GP88的结构还原度刚好能覆盖工位干涉检查、末端工装适配的核心需求。先从实际应用场景说，这类负载88kg级的六轴臂，常见于汽车白车身的电阻点焊工位、重型零部件的机床上下料、大尺寸铸件的打磨去飞边工序，也会搭配视觉系统做整托物料的拆垛码放，相比小负载臂，它的大臂小臂截面做了加强筋布局，能承受末端偏心负载带来的交变弯矩，不会在高速启停时出现臂体颤振。

　　J4、J5、J6轴的手腕部分做了紧凑化设计，腕部的三个关节驱动电机都后置在小臂后端，通过同步带和锥齿轮传递动力，这样的布局能缩小腕部的整体外径，在焊接作业时可以深入到白车身的狭窄腔体内部作业，不会和工件侧壁发生干涉，模型里的腕部法兰尺寸完全符合ISO 9409-1-100-6-M10的标准接口，做末端执行器设计时，可以直接匹配焊枪、夹爪、打磨头的安装法兰，不用重新核对安装孔位的节圆直径。再说到安装边界，这款机械臂的底座固定螺栓采用8颗M16内六角螺栓，安装面的平面度要求控制在0.2mm/m以内，做设备基础设计时要注意底座下方需要预留200mm的空间走伺服电机的动力线和编码器线缆，避免线缆和底座回转部分发生摩擦。

　　臂体的运动包络也在模型里做了完整还原，最大工作半径2050mm，J1轴回转范围±180°，J2轴俯仰范围-60°到+135°，J3轴俯仰范围-170°到+80°，做工位安全围栏设计时，可以直接提取模型的最大运动轮廓，设置安全光栅的安装位置，避免围栏距离机械臂过近导致运动干涉。从功能特性上看，这款臂的J6轴最大允许扭矩达到49N·m，能适配重量较大的重型焊枪或者液压夹爪，小臂内部预留了走管空间，可以集成气路、水路和信号线缆，避免管线外露在臂体外侧被工件剐蹭。

　　在做产线节拍仿真时，模型的各关节重量、质心位置都和实机参数匹配，可以直接导入仿真软件设置各轴的最大运动速度，计算单工位的作业节拍，验证上下料路径是否存在奇点，提前调整工件的摆放位置，避免现场调试时出现关节锁死的问题。另外臂体的外罩采用流线型设计，没有突出的螺栓头和棱角，在打磨这类粉尘较大的工况下，不容易积灰，清理维护时更方便，底座侧面的电气接口位置也做了还原，现场布线时可以提前规划线缆的走向，减少现场施工的整改工作量。很多工程师做机械臂选型时容易忽略末端负载的偏心距要求，这款模型的腕部负载偏心距允许范围在200mm以内，做夹爪设计时要把工件的重心控制在这个范围内，否则会触发伺服过载报警，模型里可以直接测量末端法兰到工件重心的距离，提前验证负载是否在允许范围内，避免选型失误导致后期设备无法满足生产需求。
