工业重载自主移动搬运机器人结构

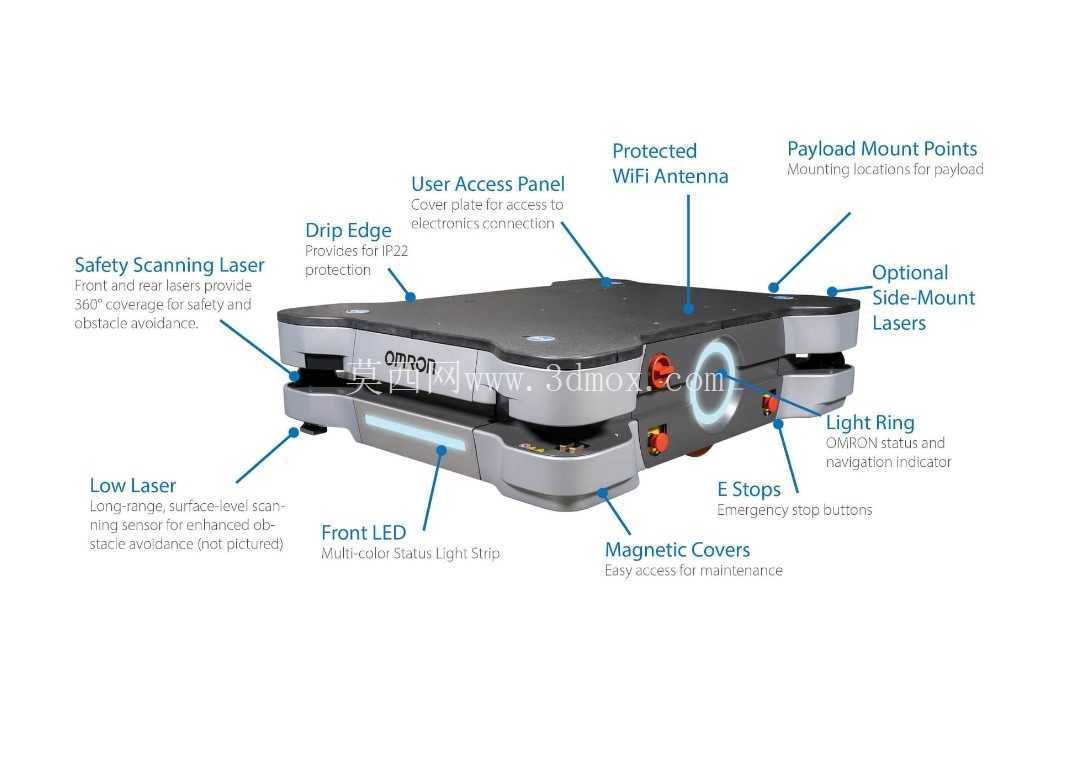

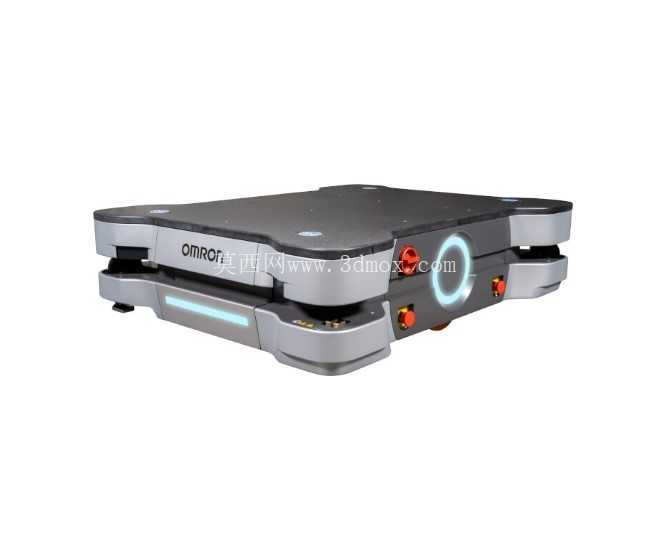

　　这套中型自主移动机器人本体结构，面向工业制造车间与仓储物流现场的托盘级物料转运需求而建，整机采用低矮扁平的潜入式布局，顶部承载面与车体上盖齐平，四周以圆角过渡并包覆防撞缓冲结构，便于从托盘下方或料架底部驶入完成举升对接。车体前后两端对称布置传感器窗口与状态灯带，侧面预留急停按钮、声光指示环及维护接口，建模时将外壳分件、内部承载框架、驱动轮系安装位与周边安全件的相对位置完整还原，可直接用于产线规划阶段的通道校核与接驳工位干涉检查。

　　从实际用途看，该类设备主要承担车间内原材料托盘、半成品料车、成品栈板的点对点自动转运，能够与人工作业区共存，在装配线边、仓储货架巷道、出库分拣区之间循环运行。车体有效负载覆盖中重载区间，可适配不同区域常用托盘规格，建模过程中重点保留了车体长宽高轮廓、最小转弯半径所需的扫掠空间、顶部承载边界以及侧面激光/视觉传感器的安装高度，这些尺寸直接决定通道宽度、充电桩位置、接驳输送机高度和电梯载重选型。

　　结构设计思路上，整机采用上下分层表达：上层为平整承载盖板，兼顾货物放置、防护密封与外观识别；下层集中布置驱动、制动、电池与控制模块的安装空间。车体四角及前后边缘设置安全触边和防撞梁，侧面圆形光带既承担运行状态提示，也作为人机协作区域的视觉警示。前后对称式外形使机器人在狭窄通道内无需反复调头，配合双向行驶逻辑可缩短折返路径；底部轮组区域在模型中保留了足够的离地间隙与安装法兰，便于工程师据此评估差速驱动或舵轮方案的布置差异。

　　在功能特性方面，该本体围绕自主导航、动态避障、自动充电和托盘对接展开。前端与侧方的传感器安装面可容纳激光雷达、二维/三维视觉及测距元件，用于地图构建、障碍物识别和工位精定位；车体边缘的缓冲件与指示灯体现了安全冗余设计，当人员或叉车进入运行区域时，设备可依据检测距离执行减速、停车或绕行。顶部承载面的平面度、限位边界和防滑区域，是评估货物稳定性的关键；侧面维护口盖的位置则关系到电池更换、电气检修和现场保养效率。

　　对于三维建模与设备选型人员，使用该模型时应先锁定车体最大外轮廓，再依据现场地面条件校核爬坡能力、转弯间隙和升降机构行程。潜入举升式作业要求托盘下方留有足够进入空间，因此车体高度、顶升区域尺寸、货叉或抬升机构的运动范围必须与货架支腿、托盘川字口、料车底盘相匹配；若用于输送线对接，还需结合模型中的承载面高度、停车精度和传感器朝向，复核接驳段滚筒高度、导向挡边和等待位安全距离。多车调度场景下，可将该本体放入车间数字布局中，模拟主干道交汇、电梯厅等待、充电站避让和人工叉车混行路径，从而在方案设计阶段提前发现通道瓶颈与工位干涉问题。

　　整体来看，该模型并非单纯外观展示，而是围绕移动机器人在工厂物流中的真实运行边界进行结构表达：低矮车体决定潜入能力，对称外形适应双向运输，侧面安全件与传感器窗口反映人机协作要求，内部框架与轮系安装位则为后续详细设计提供基础参考。
