台式定长裁切作业专用切割设备结构

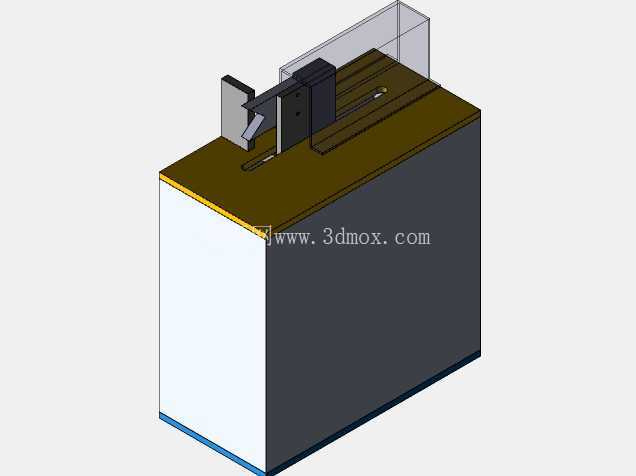

　　这款台式切割设备的结构设计，核心围绕小规格型材、线束、薄型非金属条料的定长裁切场景搭建，在电子配件组装、小型五金加工、线束预处理这类需要频繁做小尺寸工件裁切的工位上，这类设备的结构适配性远高于大型通用切割机床。从整机布局来看，设备采用下置柜体承托上部作业平台的结构，柜体部分采用封闭式钣金焊接框架，既可以容纳裁切动力组件的走线、传动部件，也能作为设备的配重基座，避免裁切作业时的振动导致整机移位，柜体底部预留的调平脚安装位，可适配车间内平整度存在偏差的地面安装场景，不需要额外做地基预埋，直接放置在工作台面或者地面上完成调平即可投入使用。

　　上部作业平台采用平整的冷轧钢板加工而成，平台表面做了耐磨防锈处理，平台上设置的可调式定位挡块，可根据待裁切工件的长度需求快速调整定位位置，挡块与平台之间通过T型槽螺栓锁紧，调整时不需要拆卸整个平台组件，松开锁紧螺母即可滑动挡块到对应刻度位置，刻度标识直接蚀刻在平台侧面，长期使用不会出现磨损脱落的问题，能保证定长裁切的尺寸精度控制在±0.2mm范围内，满足大部分小型工件的裁切公差要求。裁切执行组件安装在平台一侧的导向导轨上，导轨采用直线滚珠导轨结构，裁切头可沿着导轨做横向进给运动，进给行程覆盖平台的整个有效作业宽度，可适配不同宽度的条料裁切需求，裁切头的动力端预留了不同刀具的安装接口，可根据待加工材料的材质更换圆切刀、锯齿刀或者热熔切刀，不需要改动整体安装结构，仅需松开刀具锁紧螺钉即可完成换刀操作，换刀时间可控制在5分钟以内，适配多材质小批量的柔性加工需求。

　　设备的安全防护结构做了针对性设计，裁切作业区域上方设置了透明的亚克力防护挡板，挡板可沿着后侧的铰链向上翻起，方便上下料操作，作业时放下挡板即可阻挡裁切过程中产生的碎屑飞溅，避免操作人员被飞溅的切屑划伤，挡板上预留的观察缺口可实时观察裁切进给状态，不会遮挡作业视线。从安装边界来看，整机的横向尺寸控制在800mm以内，纵向深度为600mm，整体高度为1100mm，不需要占用过大的车间空间，可直接放置在流水线旁的辅助工位上，对接上游的条料送料机构，也可作为独立工位由人工完成上下料操作。

　　设备的进料端设置了导向托条，托条的高度与作业平台表面齐平，可承托长度超出平台范围的长条工件，避免长料因为自重下垂导致裁切位置出现偏差，托条采用可拆卸式设计，当加工短尺寸工件时可将托条拆下，拓展平台周边的操作空间。裁切头的下压行程设置了硬限位结构，可根据待裁切材料的厚度调整下限位位置，避免刀具切到下方的平台表面，延长刀具和平台的使用寿命，硬限位的调整螺栓带有锁紧螺母，调整完成后锁紧即可防止作业过程中限位位置出现偏移。设备的控制按钮集中安装在裁切头的侧方操作位，操作人员在上下料完成后可单手触发启动按钮，操作路径短，能有效提升单工位的作业效率，按钮旁设置的急停开关可在出现异常状况时瞬间切断设备动力，避免安全事故发生。整个结构的建模过程中，所有钣金件的折弯参数、焊接预留量都按照实际加工工艺要求设置，导轨安装面的平面度公差、安装孔的位置度公差都在模型中做了明确标注，可直接导出工程图用于生产加工，不需要二次做结构修正，各组件之间的装配间隙也按照实际装配要求预留，避免出现装配干涉的问题，传动部分的同步轮、传动带选型都匹配裁切作业的进给速度要求，可保证裁切进给过程平稳，不会出现进给卡顿导致的裁切断面毛刺过大的问题。
