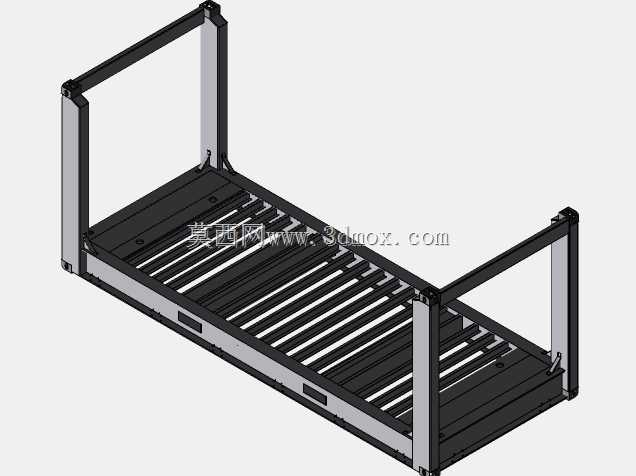

二十英尺框架式平板货柜承载架结构

　　从结构设计逻辑来看，整个承载架采用对称式框架布局，两端的立式支撑框架采用矩形截面型钢焊接成型，立柱与底部横梁之间设置了斜向加强筋，抵消堆码作业时产生的侧向弯矩，避免框架受载后出现外张变形；底部承载平台采用密排型钢格栅设计，格栅条之间预留均匀间隙，一方面可以降低整体自重，另一方面能方便绑扎带穿过间隙完成货物固定，同时雨雪天气作业时不会在平台面积水，减少货物受潮与平台锈蚀风险。平台底部设置了标准集装箱角件，完全匹配现有集装箱吊具、货运车辆的锁固接口，不需要额外改造现有装卸设备就能直接完成吊装、堆码、固定作业，和现有物流体系的适配性是设计时优先考量的核心指标。在港口集装箱堆场、铁路货运场站、干线物流中转仓的日常作业场景里，这类框架式平板承载结构是散货单元化转运的核心载具之一，区别于全封闭标准集装箱，它去掉了侧壁与顶板结构，仅保留端部支撑框架与底部承载平台，专门适配超长、超宽、异形尺寸的工业件运输需求，比如大型钢结构件、工程设备配件、成捆型材这类无法装入标准封闭箱的货物，都可以通过绑扎固定在该平板架上完成多式联运。

　　端部框架的立柱上预留了多组绑扎孔位，不同高度的货物都能找到对应的固定点，配合棘轮拉紧器可以实现多方向的绑固约束，避免运输过程中货物出现滑移、倾覆。在尺寸边界上，整体外廓严格遵循20英尺标准集装箱的安装接口尺寸，长度方向的角件中心距、宽度方向的定位尺寸完全符合ISO集装箱标准，堆码时可以和标准集装箱实现上下叠放，不会占用额外的堆场空间；底部平台的承载面高度和标准箱底板高度保持一致，方便叉车直接在平台上完成装卸货作业，不需要调整货叉高度。

　　格栅承载面的单根型钢采用加厚型材焊接，相邻格栅条的间距经过载荷校核，既不会因为间隙过大导致小件货物卡滞，也不会因为间隙过小增加不必要的自重，整个平台的均布载荷满足常规工业散货的运输要求，集中载荷区域在底部对应位置设置了加强衬板，避免重型设备压载时出现平台局部凹陷。两端的立式框架除了提供堆码支撑外，还可以作为货物端部的挡靠结构，运输长尺寸货物时，货物端部可以抵靠在框架内侧，减少纵向绑扎的受力，框架顶部也设置了标准角件，满足多层堆码时的锁固需求，堆码层数符合堆场常规堆高作业的载荷要求。

　　从实际使用场景出发，这类平板架还可以配合篷布杆使用，在端部框架的预留孔位插入篷布杆后就能搭建临时防雨篷结构，满足有防雨需求的货物运输，不需要额外配置专用封闭箱，提升了载具的复用率。结构焊接处全部采用连续满焊工艺，焊后做抛丸除锈处理，整体表面喷涂耐磨防锈涂层，适应户外堆场、长途运输的复杂工况，减少日常维护的工作量。在建模过程中，所有型钢截面、角件安装位置、绑扎孔位的尺寸都严格对应实际加工工艺要求，相邻部件的焊接预留量、装配间隙都做了还原，结构件之间的连接方式完全符合实际焊接工装的作业逻辑，没有出现工艺无法实现的悬空焊缝、干涉装配结构，模型的装配层级按照实际生产的部件拆分逻辑划分，底部格栅组件、端部框架组件、角件安装座分别作为独立子装配，方便后续根据不同载荷需求调整型材规格、格栅间距，快速衍生出不同承载等级的同系列载具结构。
