高尔夫2.0TDI/GTD车型落水管法兰排气连接管

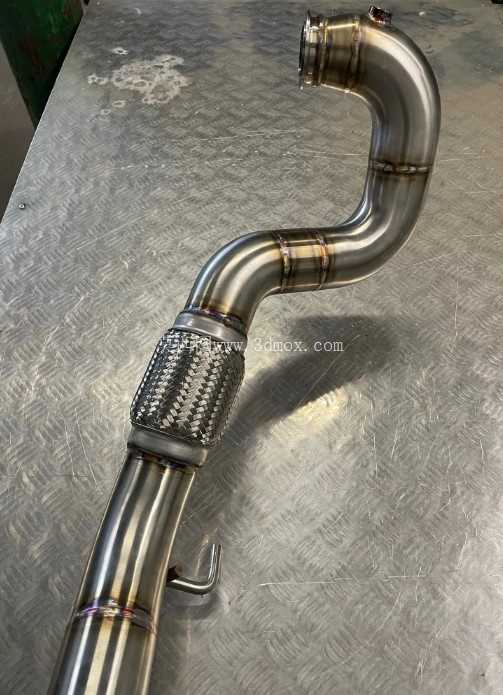

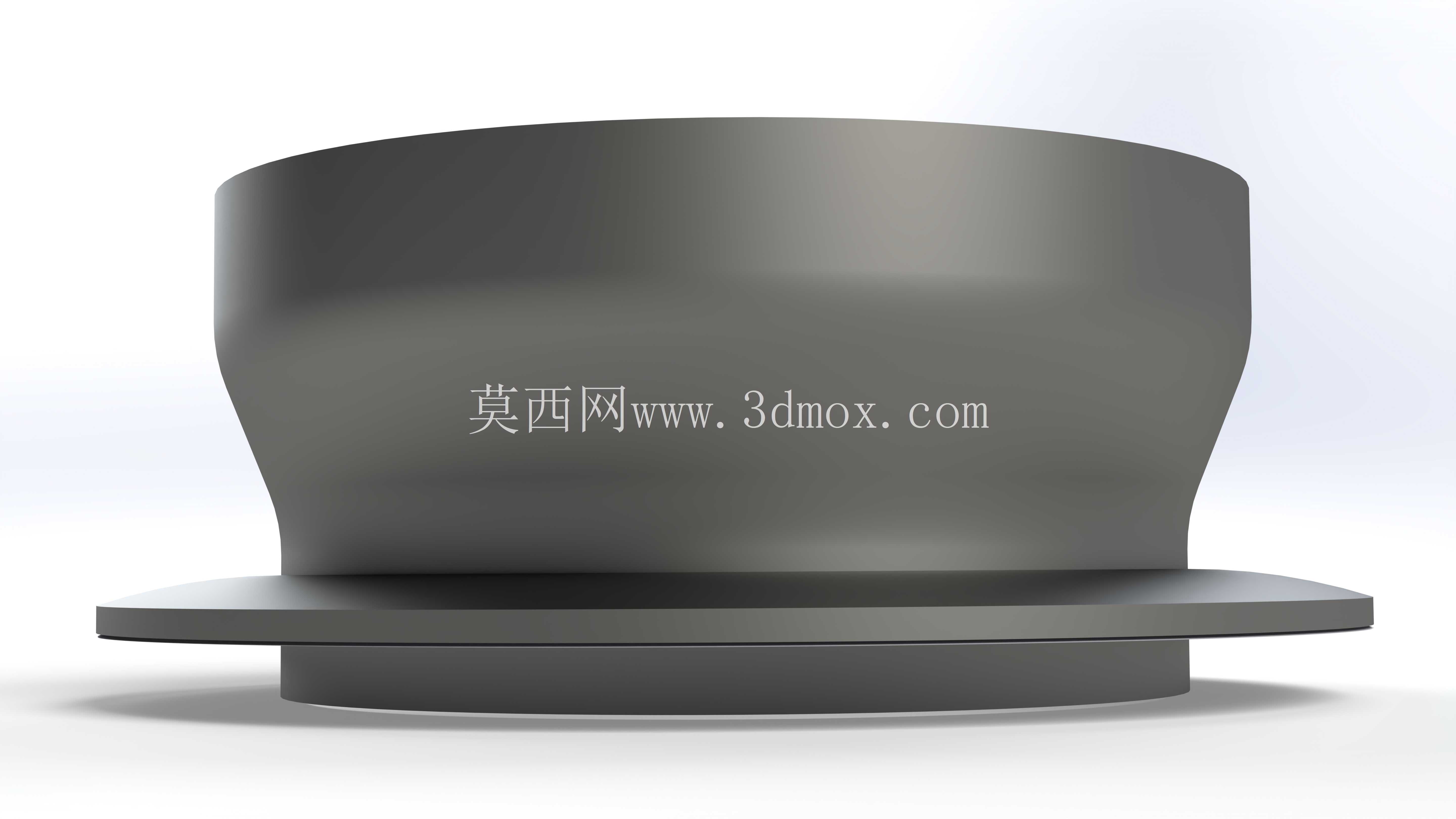

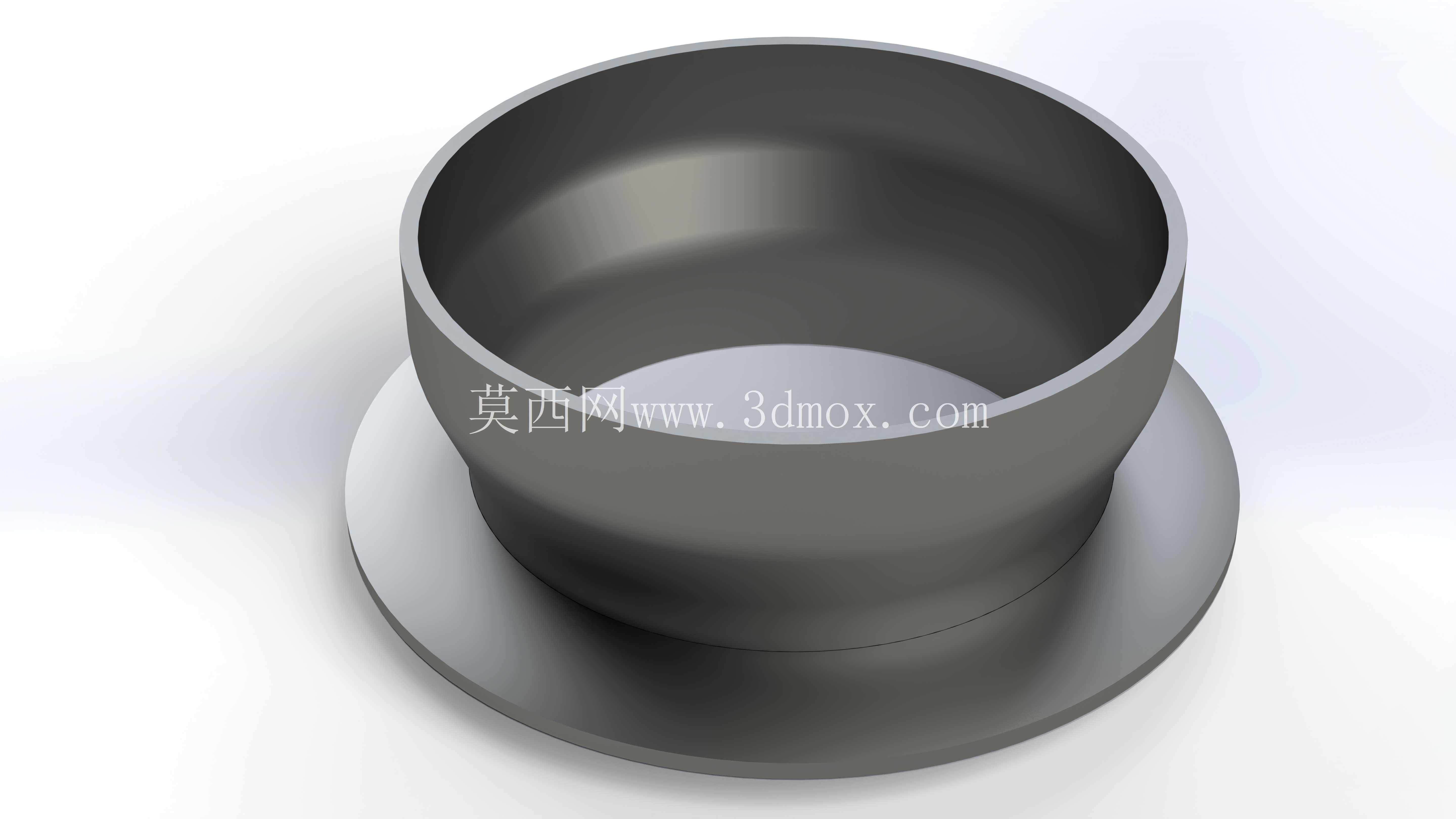

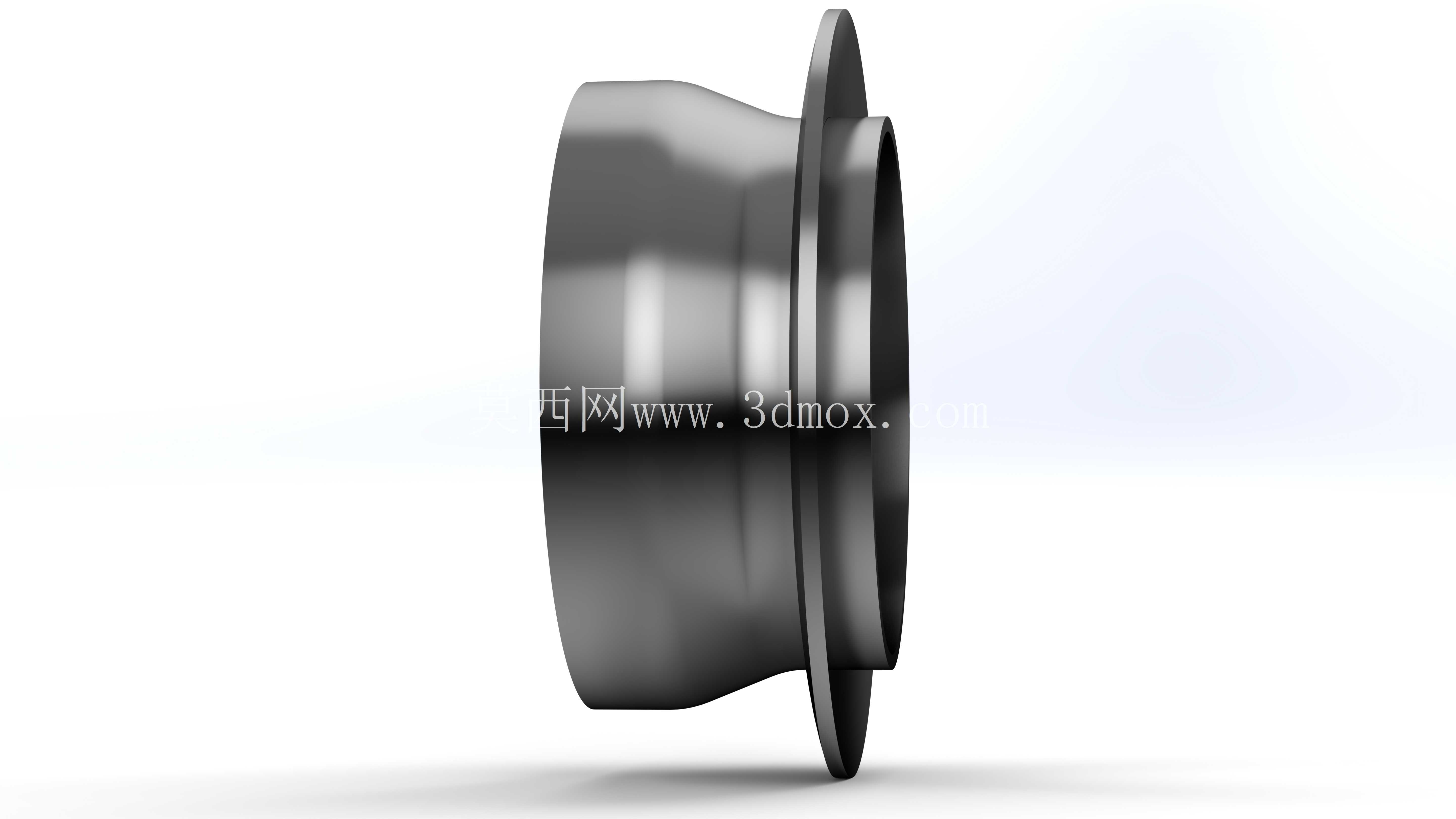

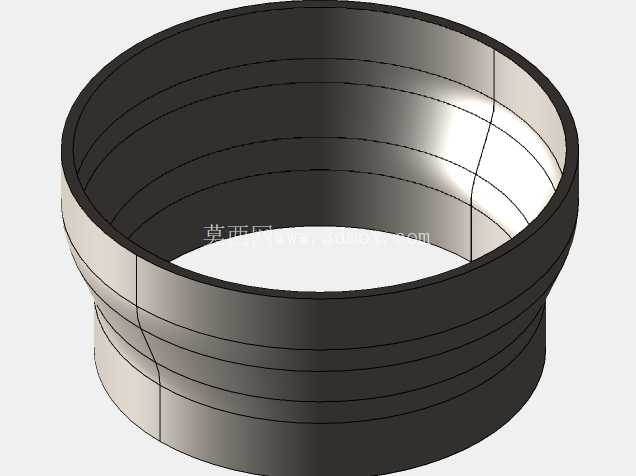

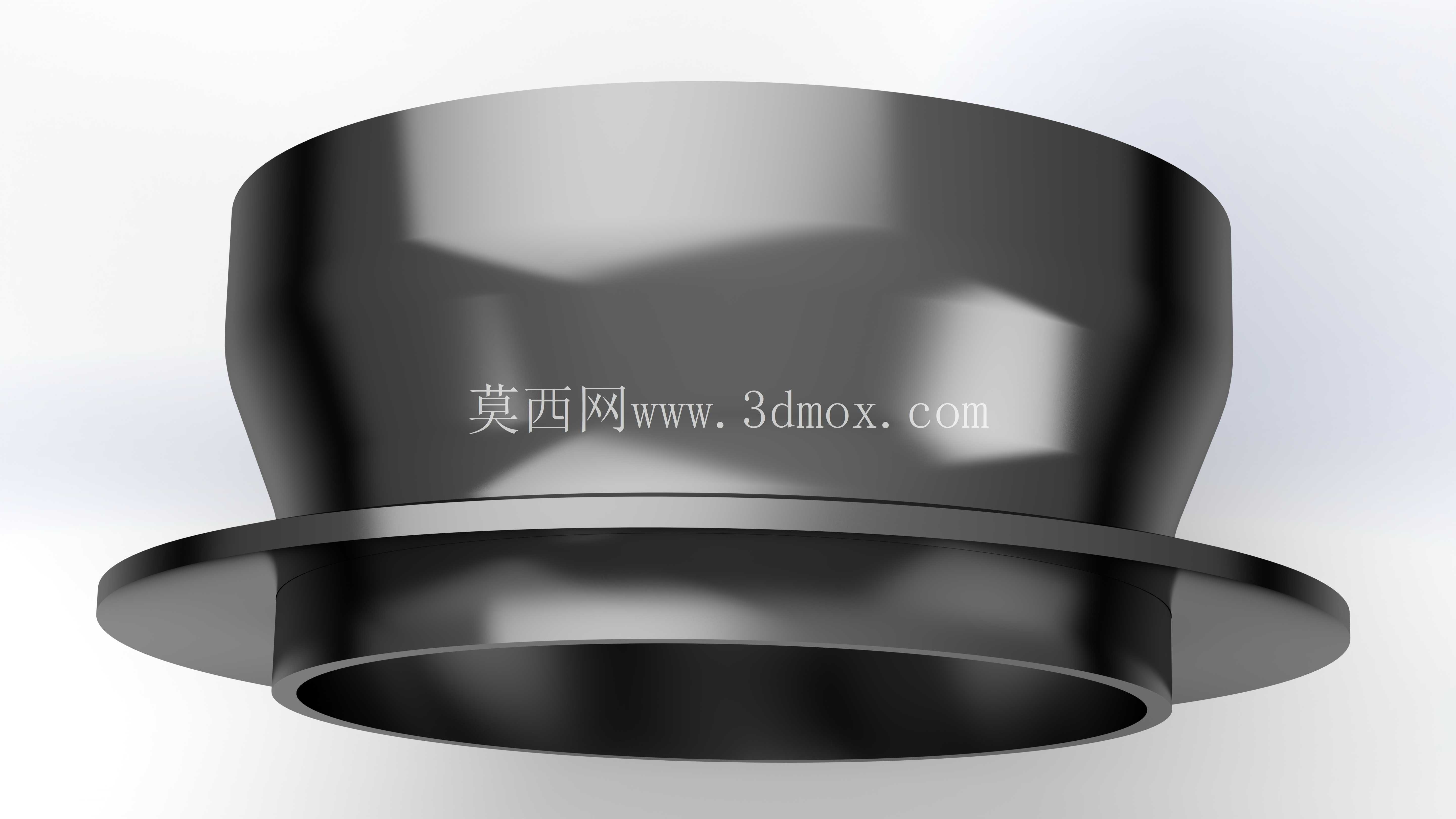

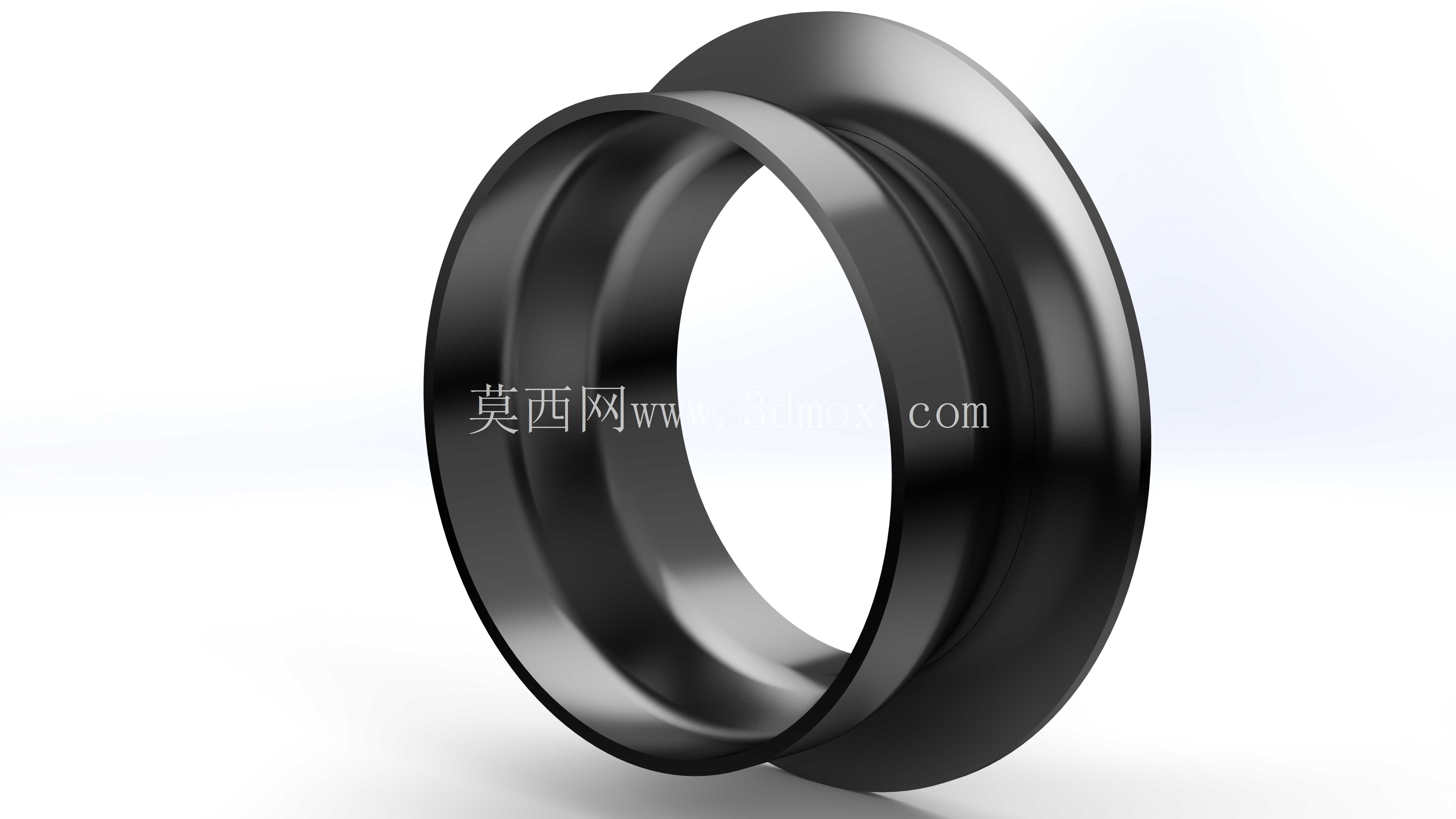

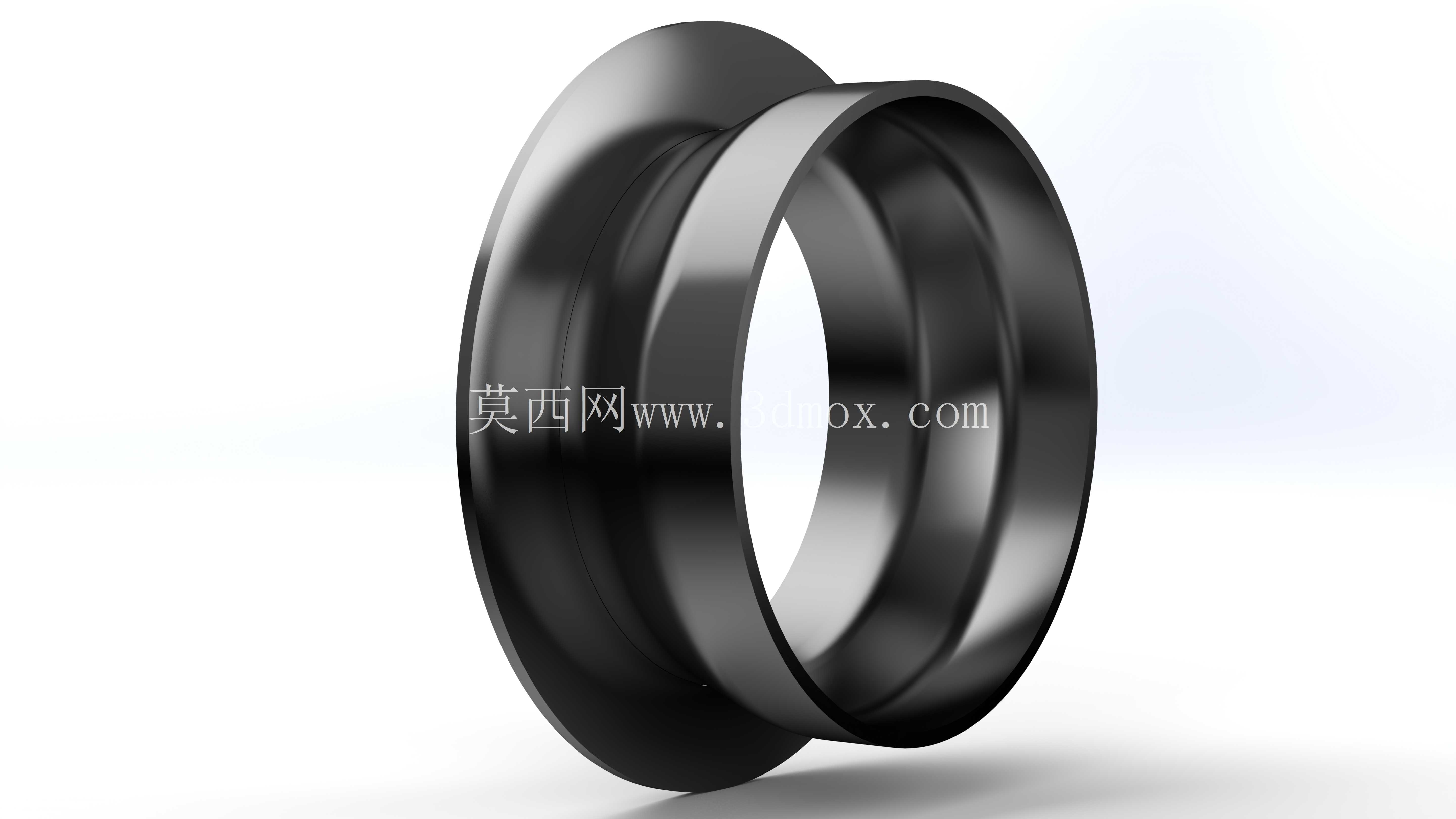

　　这款适配高尔夫2.0TDI/GTD车型的落水管法兰连接管路，主要应用于乘用柴油车涡轮增压排气系统的前段衔接场景，承担涡轮增压器出口与下游排气后处理单元之间的气路连通功能，是排气系统中兼顾振动补偿、密封导流的核心结构件。从实际装车工况来看，柴油涡轮增压机型的排气温度、脉冲振动幅度都远高于自然吸气机型，涡轮端在全负荷工况下的排气温度可达700摄氏度以上，同时发动机运转过程中产生的往复振动、车身扭转带来的安装位位移，都会直接作用在这段连接管路上，因此设计阶段首先要解决的就是不同工况下的应力释放问题。管路整体采用弯管一体成型结构，弯曲弧度完全匹配高尔夫车型机舱内的布局边界，避开了周边的防火墙、转向助力管路、冷却水管路等干涉部件，管身中段设置的金属编织柔性段，是整个结构的核心功能区，该段采用多层不锈钢丝网叠压焊接结构，可在轴向、径向、角向三个维度补偿最大6mm的安装偏差，同时吸收发动机怠速、急加速工况下产生的高频振动，避免振动直接传递到下游排气吊耳，引发整车排气共振异响。

　　管路两端的连接法兰采用平面对接密封结构，法兰端面加工有0.8μm粗糙度的密封面，配合对应的密封垫片可实现高压排气的零泄漏，其中涡轮端接口匹配OE规格的2.5英寸涡轮出口尺寸，下游端接口直径为63.5mm，可直接对接对应规格的三元催化器或者颗粒捕捉器入口，无需额外做变径转接。靠近下游法兰的位置设计有一体式焊接的小直径金属挂钩，该挂钩用于和排气系统的橡胶吊耳配合，承担管路自身的重量载荷，挂钩的焊接位置经过重心校核，可保证管路在吊装状态下两端法兰的对接面保持平行，避免安装时出现密封面偏斜导致的漏气问题。

　　管身的所有焊道均采用氩弧焊连续焊接工艺，焊道打磨平整后做钝化处理，可抵御排气冷凝水带来的腐蚀问题，整体管路的壁厚选择1.5mm的304不锈钢材质，在保证结构强度的前提下尽可能控制自身重量，避免过重的管路给涡轮出口壳体带来额外的载荷应力。在安装边界设计上，整个管路的外轮廓最大宽度为120mm，安装时从机舱下方的副车架侧位送入即可完成对接，不需要拆卸周边的散热模块或者转向机构，和周边部件的最小安全间隙保持在15mm以上，即使在车辆极限颠簸、发动机大扭矩输出产生最大位移的工况下，也不会和周边部件发生磕碰摩擦。

　　从实际使用场景来看，这款管路既可以用于原厂故障件的替换维修，也可以作为动力升级场景下的排气前段替换件，63.5mm的通径相比原厂管路的通径更大，可降低高转速工况下的排气背压，提升涡轮增压器的响应速度，同时柔性段的设计保留了原厂管路的振动补偿能力，不会因为管路刚性连接导致涡轮壳体受力开裂、排气吊耳过早老化等问题。设计过程中还充分考虑了不同批次车型的安装位公差，法兰上的连接螺栓孔采用长圆孔设计，可补偿±2mm的安装位偏差，降低现场安装的对位难度，管身的弯曲段采用数控弯管工艺成型，每一段的弯曲半径、转角角度都和三维数模完全一致，保证批量生产的零件一致性，装车时不需要做额外的校正调整。
