DN15至DN300规格不锈钢压接法兰结构

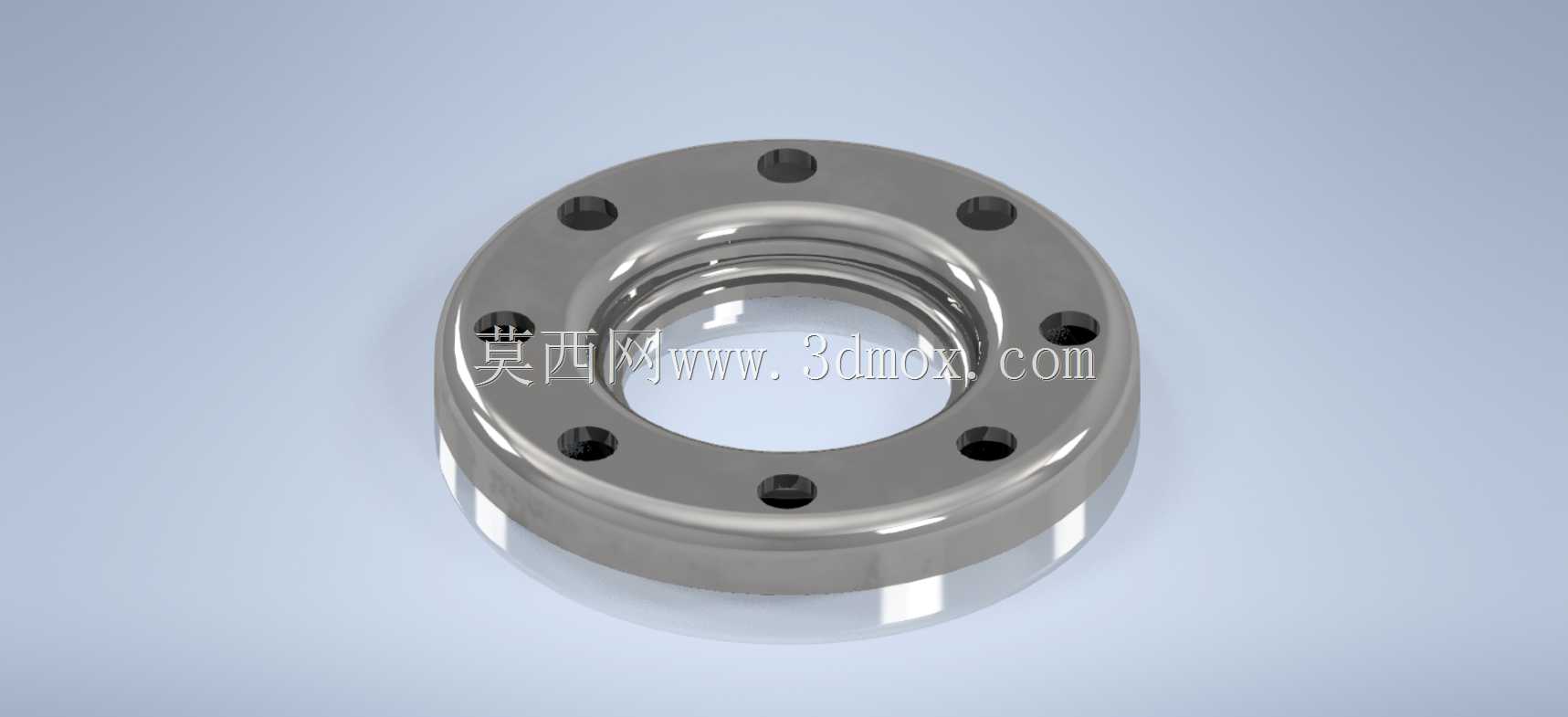

　　在民用给排水、食品级流体输送、洁净气体管路、中小型化工工艺管线的现场施工场景里，压接式法兰的应用占比正逐年提升，相比传统焊接法兰、螺纹法兰，它不需要现场动火作业，不需要对管端做复杂的套丝处理，安装效率能提升40%以上，尤其适合空间狭窄的管井、吊顶内管线、对防火要求高的商用建筑内部管路改造场景。这款不锈钢压接法兰的设计，核心围绕压接密封的可靠性与安装便捷性做结构优化，整体采用环形盘式结构，中心为贯通的流体通道，通道内壁做了圆角过渡处理，避免流体流经时产生紊流、压损增大的问题，也能减少介质内杂质在拐角处的沉积，适配洁净度要求较高的流体输送场景。

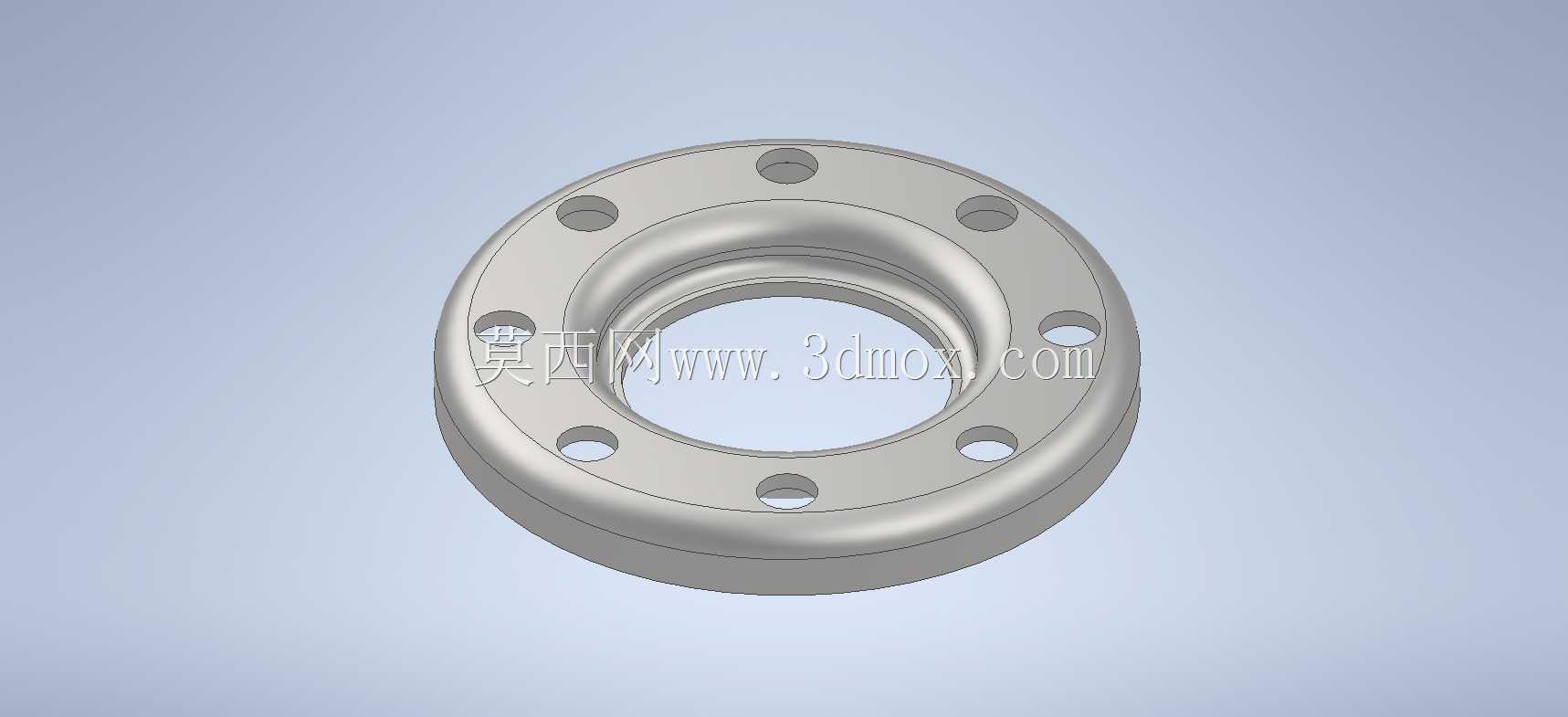

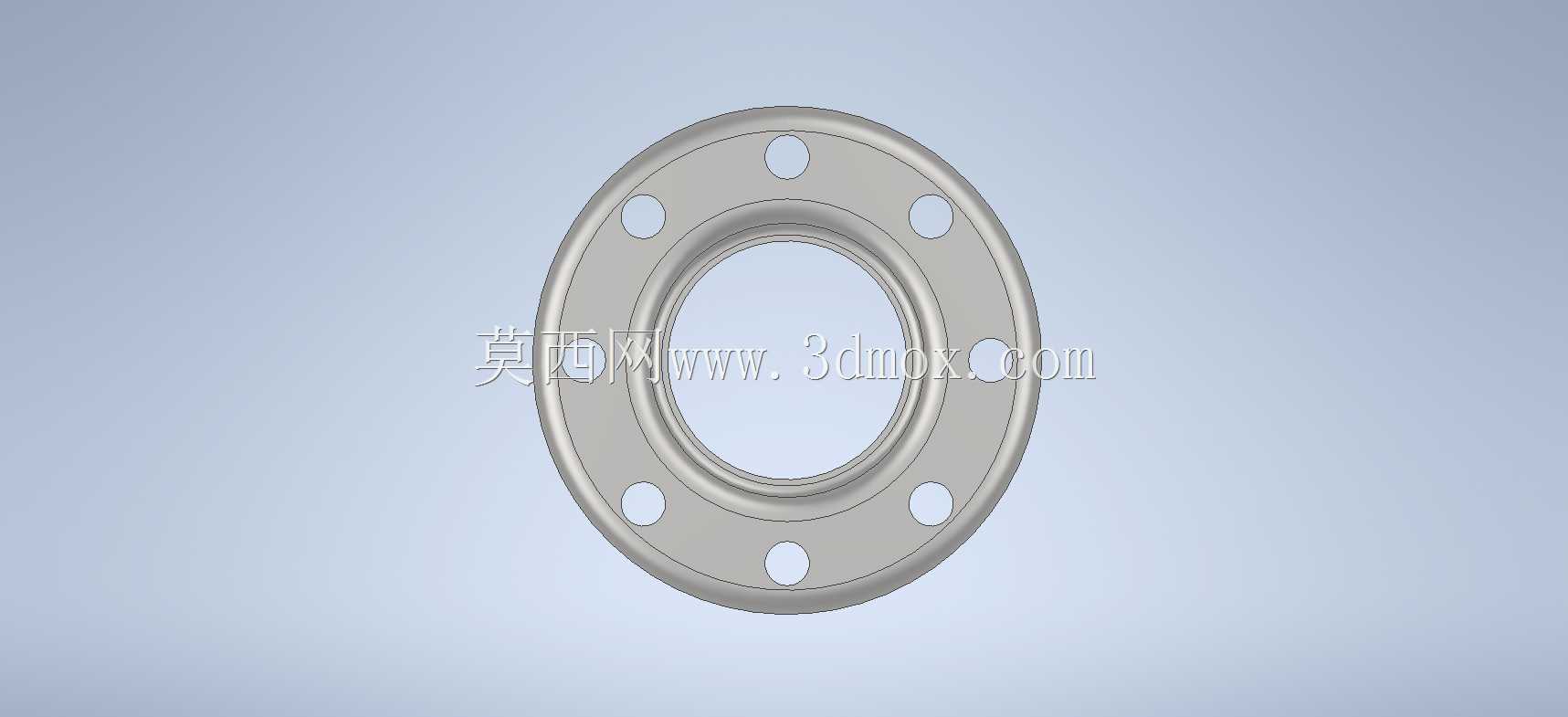

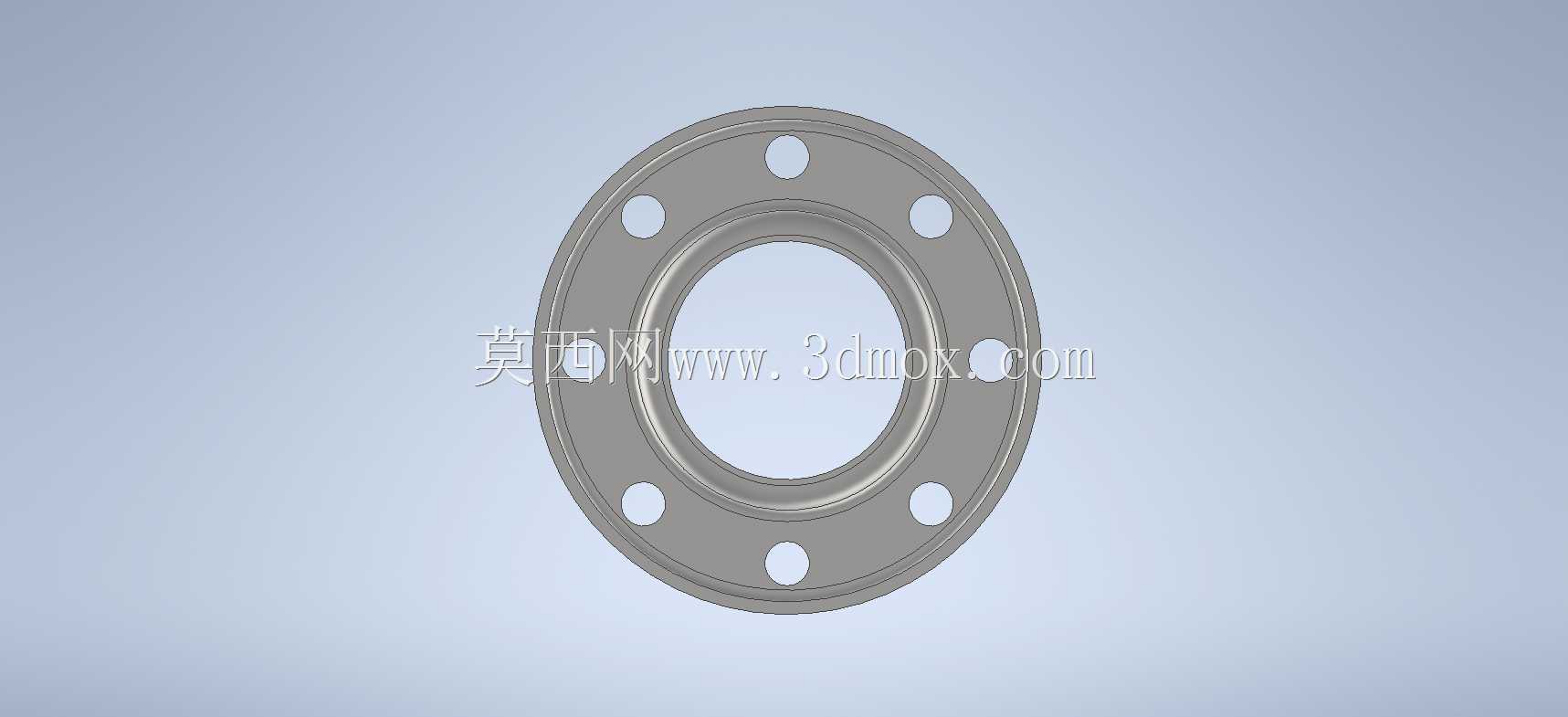

　　法兰盘面上沿圆周均匀分布8个螺栓安装孔，孔位做了沉孔倒角处理，一方面能避免螺栓装配时刮伤螺纹，另一方面可以让螺栓头完全沉入孔内，保证法兰安装后端面的平整度，不会出现螺栓突出影响相邻部件装配的问题。压接端的结构设计是这款法兰的核心，法兰下端延伸出的压接套筒内径与对应公称通径的不锈钢管外径做了公差匹配，套筒内壁设置了两道环形密封槽，装配时将配套的O型密封圈嵌入槽内，再把处理好毛刺的管材插入套筒，用专用压接工具沿套筒圆周做六边形压接，压接后套筒产生均匀的塑性变形，将管材牢牢抱紧，同时密封圈被挤压填充所有配合间隙，形成可靠的静密封结构，能承受1.6MPa的工作压力，满足绝大多数中低压管路的使用要求。

　　从尺寸覆盖范围来看，这款法兰的尺寸区间覆盖DN15到DN300的常用管路规格，不同通径的法兰螺栓孔分布圆直径、法兰盘厚度、压接套筒长度都做了对应匹配：小通径DN15到DN50的法兰，法兰盘厚度控制在12mm到18mm之间，螺栓孔数量统一为8个，适配M10到M12的连接螺栓，适合入户支管、设备末端接管的安装场景；DN65到DN150的中大通径法兰，法兰盘厚度增加到20mm到28mm，螺栓孔适配M14到M16的螺栓，压接套筒长度相应加长，保证大管径下的压接抱紧力足够，避免管路运行时出现拉脱泄漏；DN200到DN300的大通径法兰，除了增加法兰盘厚度到30mm以上，还在压接套筒外侧增加了环形加强筋，抵消大管径压接时产生的结构应力，避免法兰盘在压接作业时出现变形，影响端面的密封平面度。设计过程中需要重点控制几个形位公差：首先是法兰密封端面的平面度，必须控制在0.1mm以内，否则法兰对接时即使螺栓锁紧力足够，也会因为端面不平出现缝隙泄漏；其次是螺栓孔的位置度，要保证同规格法兰的孔位完全互换，避免现场安装时出现孔位错位无法穿螺栓的问题；另外压接套筒的内孔圆柱度要控制在0.05mm以内，保证管材插入时间隙均匀，压接后各个方向的抱紧力一致，不会出现局部压接过紧导致管材变形、或者局部压接力不足导致密封失效的问题。

　　材质选用304或者316L不锈钢，根据输送介质的腐蚀程度做选择，304材质适配普通给排水、压缩空气等常规介质，316L材质则适配弱腐蚀化工介质、沿海高盐雾环境下的管路安装，材质本身的防锈性能优秀，不需要额外做表面涂装处理，后期维护成本极低。实际选型时需要注意，压接法兰的适配管材必须是同系列的薄壁不锈钢管，管材壁厚要符合压接要求，不能用厚壁无缝钢管替代，否则压接时无法产生足够的塑性变形，会出现密封失效的问题；安装时管端必须做平口、去毛刺处理，避免插入时刮伤密封圈，压接作业要使用对应规格的压接模具，保证压接后的六边形轮廓均匀，不能出现局部过压或者欠压的情况。和传统法兰相比，这种压接法兰的可拆卸性更好，后期管路改造时只需要切割掉压接段，就可以重新更换新的法兰，不需要像焊接法兰那样动火切割，在老旧管路改造项目里的适配性更强，同时因为没有焊接热影响区，不会出现焊缝晶间腐蚀的问题，使用寿命比焊接法兰更长，在对管路洁净度、安装效率要求较高的项目里，已经成为优先选用的法兰连接形式。
