海岸护堤消波扭王字块结构设计

这款扭王字块是海岸防护工程中常用的消波护面构件，核心作用是消解外海传来的波浪动能，削弱波浪对海堤、护岸、突堤等水工结构的直接冲击，避免堤身被波浪淘刷、侵蚀出现结构失稳。在实际海岸工程场景中，这类构件会按照特定排布规则铺设在防波堤、海堤的迎浪坡面，以及港池口门、人工岛护岸的外侧区域，部分围海造陆项目的临时围堰坡面也会采用这类构件做临时消波防护，相比传统的块石护面，扭王字块的消波效率更高，单个构件的稳定性更强，能适应更大的波浪荷载工况。

从结构功能特性来看，这款扭王字块采用非对称的多肢异形结构，三个伸出的肢杆呈空间交错分布，没有规则的对称平面，当波浪冲击到构件表面时，波浪会顺着肢杆之间的空隙被拆分、导流，不同方向的波流在构件间隙内相互碰撞抵消，大幅降低波浪的反射能量和爬高，同时交错的肢杆结构能让相邻块体之间形成互相咬合的嵌固效果，即使在极端风暴潮的波浪冲击下，单个块体也不容易出现位移、滚落，整体护面结构的整体性更强。构件表面采用多平面切角设计，没有尖锐的直角棱边，一方面能降低波浪对构件棱角的冲蚀磨损，延长构件的使用寿命，另一方面也能避免在预制浇筑、吊装运输过程中出现棱角磕碰破损，降低施工过程中的构件损耗率。

在设计思路层面，这款扭王字块的肢杆截面采用渐变式设计，靠近块体核心区域的截面尺寸更大，向外延伸的肢端截面逐步收窄，这种变截面设计既保证了块体核心区域的结构强度，避免波浪长期冲击下出现肢杆断裂的问题，又能通过收窄的肢端拆分波流，提升消波效果，同时还能合理控制单个块体的重量，匹配工程现场常用的吊装设备起重能力，降低施工吊装的难度。块体的重心经过反复校核，落在核心区域的几何中心附近，吊装铺设时块体落地后能快速稳定，不需要反复调整姿态就能和相邻块体形成有效咬合，能大幅提升护面铺设的施工效率。肢杆之间的空隙率经过优化，既保证足够的透水性来消解波能，又不会因为空隙过大导致下方的垫层碎石被波浪淘刷带出，避免护面结构出现架空塌陷的隐患。

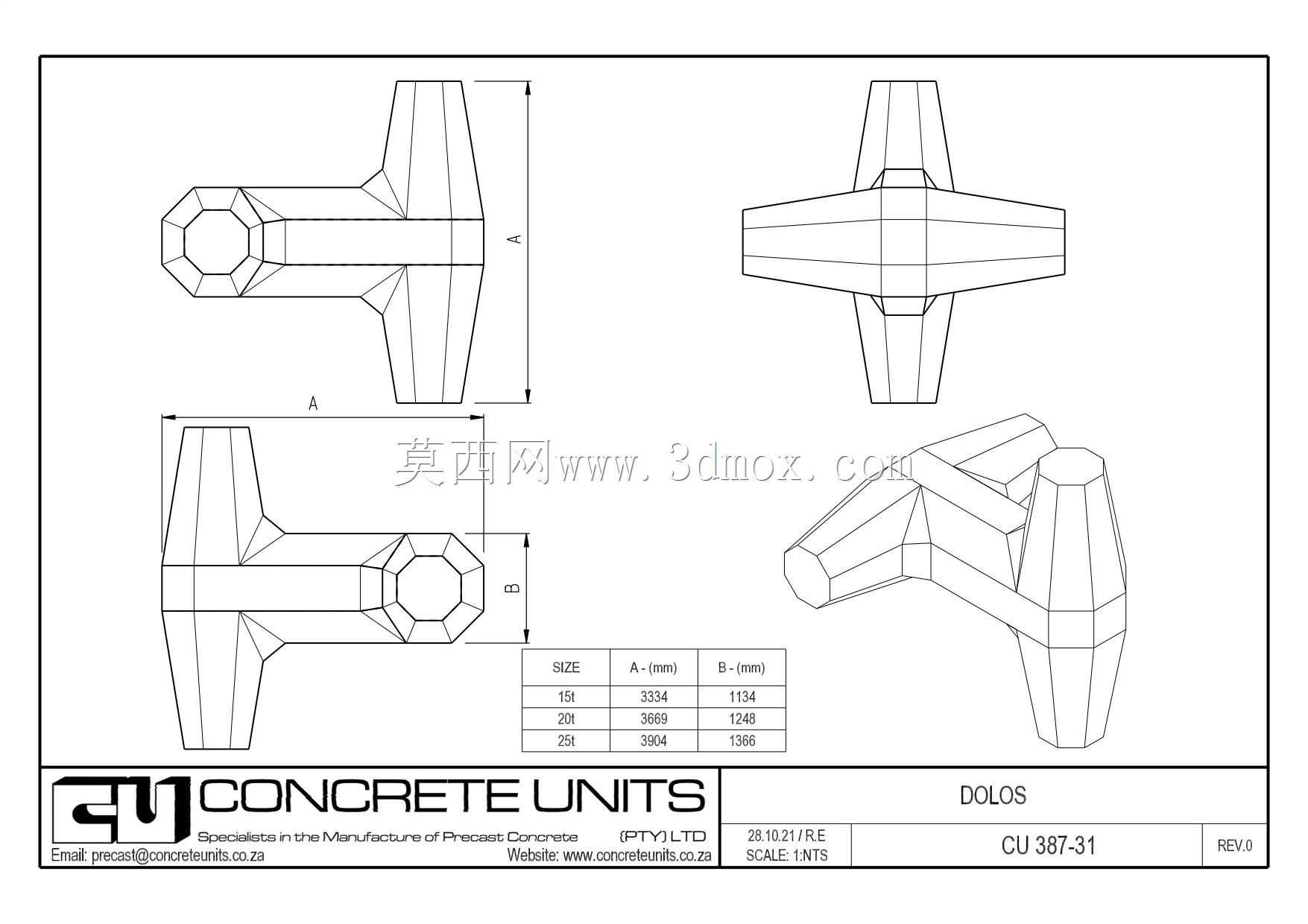

从安装边界和尺寸适配角度来看，这类扭王字块的尺寸设计需要匹配工程区域的设计波高参数，不同重量等级的块体对应不同的波浪荷载等级，单个块体的肢杆长度、核心区直径都有对应的比例关系，铺设时相邻块体的摆放角度需要错开，避免出现顺向的通缝，防止波浪沿缝隙集中冲刷下方结构。安装时块体下方需要铺设级配碎石垫层和块石垫层，垫层的厚度需要根据堤身坡度和波浪荷载计算确定，块体铺设的范围需要覆盖设计高潮位加波浪爬高以上的安全高度，以及设计低潮位以下的波浪影响深度区域，确保整个迎浪面都能得到有效防护。在堤身转角、堤头等波浪作用复杂的区域，还需要调整块体的排布密度，适当增加块体的咬合度，应对复杂方向的波浪冲击。

在实际工程应用中，这类扭王字块一般采用混凝土预制生产，三维建模阶段就需要考虑预制模具的脱模便利性，这款模型的所有表面都做了微小的脱模斜度设计，没有倒扣结构，模具可以采用分块式钢模，浇筑凝固后可以快速拆模，提升预制生产的效率。同时模型的结构也方便做配筋设计，核心区域可以布置钢筋笼提升整体强度，肢杆部位的配筋顺着肢杆走向布置，避免出现应力集中导致的断裂问题。相比传统的四脚空心方块等消波构件，扭王字块的结构更简洁，预制生产的难度更低，吊装施工更便捷，消波效果更优，在各类海岸防护、港口护岸工程中有着非常广泛的应用。
