多规格松木压接法兰结构设计

在低压流体输送、常压工艺管线以及对防腐绝缘有特殊要求的非高温工况管路系统中，非金属材质的压接法兰一直是管路对接环节的常用配套部件，这款采用松木基材加工的压接法兰，就是针对DN15到DN300全系列中小口径常压管路设计的对接连接件。从实际工程应用场景来看，这类松木法兰常被用在室内给排水临时管线、实验室通风管路、农林灌溉支管对接、小型化工装置的常压尾气排放管路中，相比金属法兰，松木材质本身重量更轻，绝缘性能优异，不会和输送介质中的弱腐蚀性成分发生电化学锈蚀，加工成本也远低于不锈钢、铸钢材质的法兰件，尤其适合短期搭建、需要频繁拆装的临时管路系统，能大幅降低管路铺设的材料成本与拆装作业强度。

从产品功能特性来看，这款法兰采用压接式连接结构，不需要在法兰端面上加工复杂的密封槽，依靠法兰端面的平面度以及配套的密封垫片，就能实现常压工况下的管路密封，法兰盘上均匀分布的8个螺栓通孔，完全匹配对应公称通径下的标准法兰螺栓孔距参数，不需要重新设计配对法兰的孔位，能直接和同通径的标准金属法兰、非金属法兰实现配对安装。法兰中心的内孔做了渐变楔形过渡结构，也就是常说的楔形钢配合结构，压接时管路插入内孔后，楔形面会随着螺栓锁紧的压力逐步箍紧插入的管路外壁，不需要额外焊接或者套丝，就能实现管路和法兰的牢固连接，这种结构对于PVC管、PE管、薄壁钢管等不易焊接的管材来说，能大幅降低现场安装的作业难度，不需要专业焊接工人，普通运维人员借助普通扳手就能完成法兰对接作业。

在设计思路上，这款法兰充分考虑了松木材质的力学特性，松木的顺纹抗压强度适中，但抗剪切能力弱于金属材质，因此在螺栓通孔的位置做了局部加厚处理，避免螺栓锁紧时局部压应力超过木材的抗压极限导致孔位开裂；法兰盘的外缘做了R3的圆角过渡，没有尖锐的棱角，既避免安装过程中划伤作业人员，也能减少木材边角位置的应力集中，降低法兰受外力碰撞时出现边角崩裂的概率。中心楔形面的锥度设置为1:10，这个锥度既能够保证压接时足够的箍紧力，避免管路在承压时出现滑脱，也不会因为锥度过大导致安装时管路插入困难，经过实际测试，在0.6MPa的常压工况下，这个锥度的楔形压接结构完全可以满足管路密封与连接强度要求，不会出现渗漏或者脱管问题。

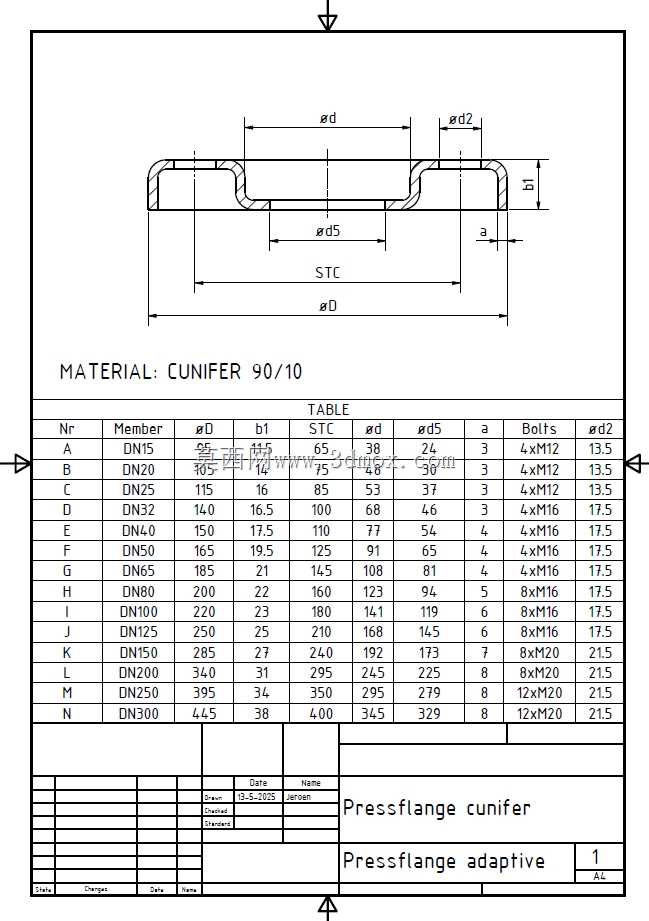

从外形尺寸与安装边界来看，这款法兰覆盖DN15到DN300的全系列通径，不同通径对应的法兰盘外径、螺栓孔数量、孔距、法兰厚度都严格匹配常压管路法兰的通用安装尺寸，以DN100规格为例，法兰盘外径为220mm，厚度为22mm，8个螺栓孔均匀分布在直径180mm的分度圆上，螺栓孔直径为18mm，适配M16的连接螺栓，完全可以和现有标准管路配件直接互换，不需要调整现有管路的安装空间。安装时需要注意，松木法兰的螺栓锁紧要采用对角分次锁紧的方式，不能一次性将单个螺栓锁死，避免法兰盘受力不均出现翘曲，导致密封面渗漏；由于松木材质本身的耐水性能有限，用于输水工况时需要提前对法兰做浸油或者环氧树脂涂层处理，提升木材的防水防腐能力，延长法兰的使用寿命。另外在管路存在振动的工况下使用时，需要在螺栓位置加装弹簧垫圈，避免长期振动导致螺栓松动，影响压接结构的连接可靠性。

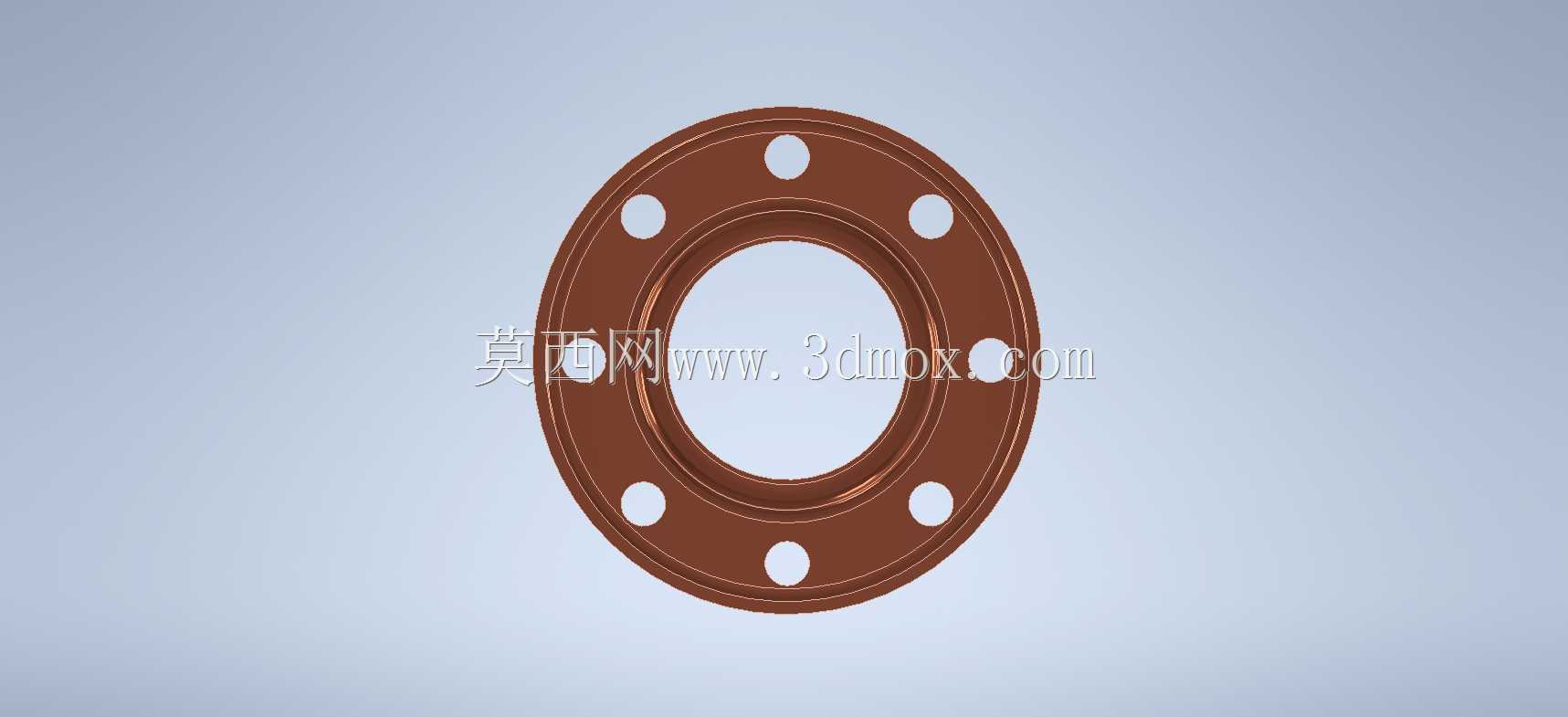

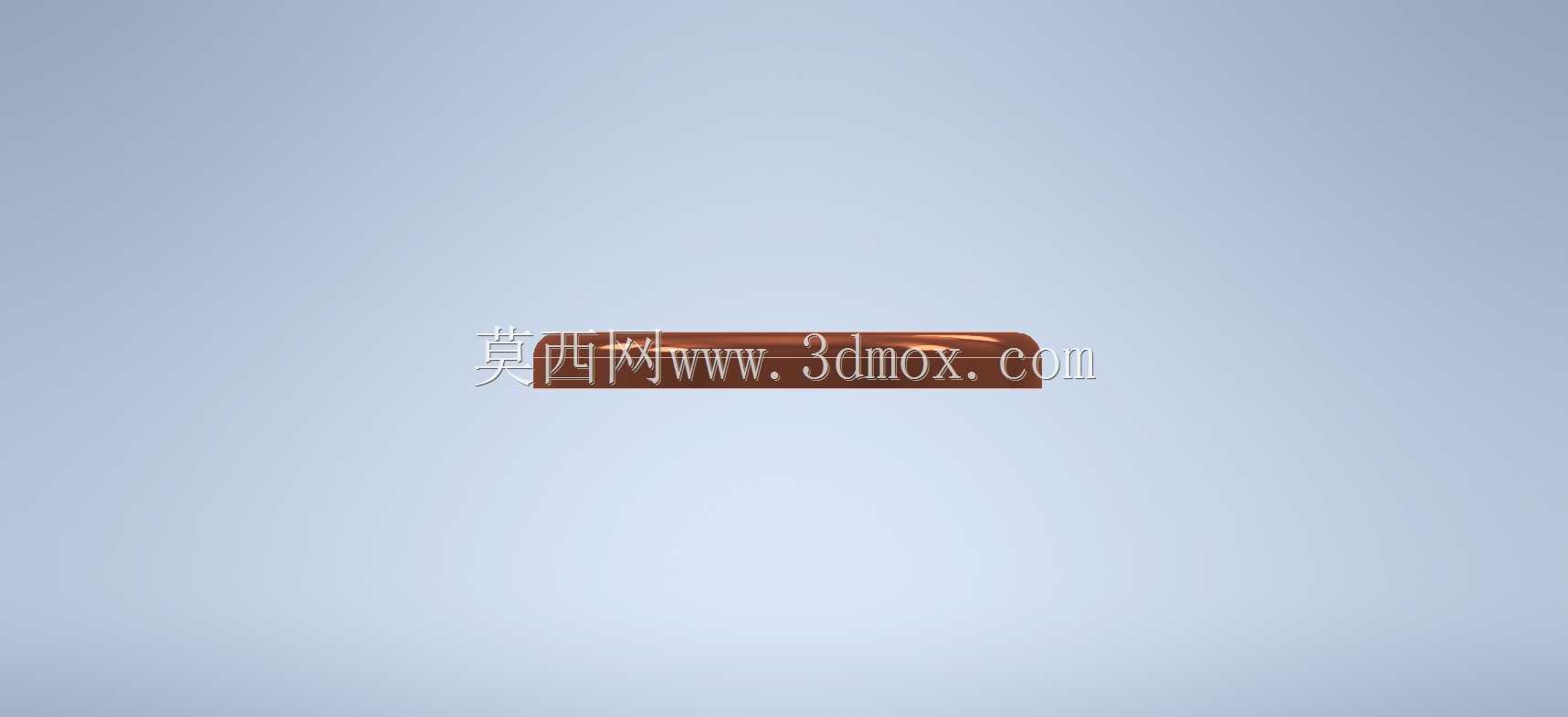

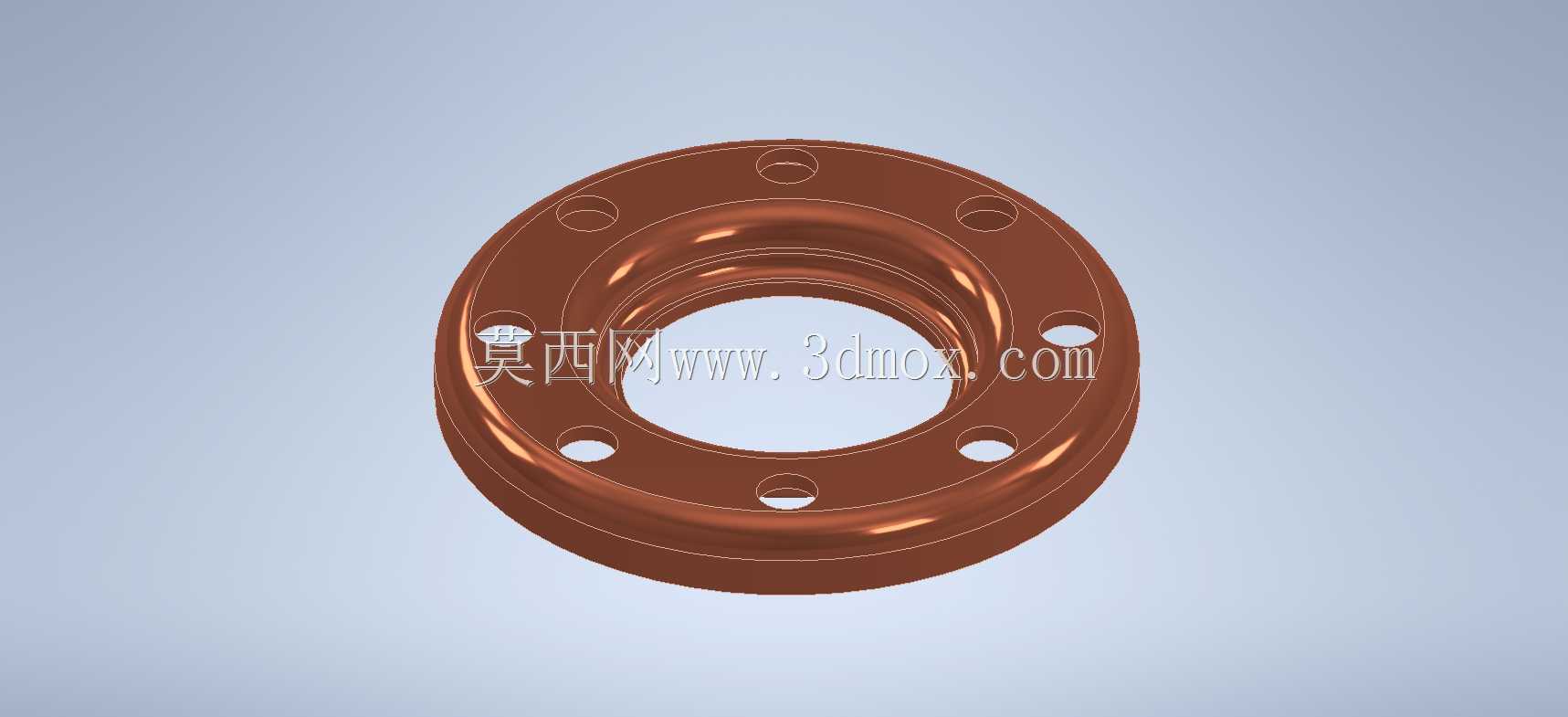

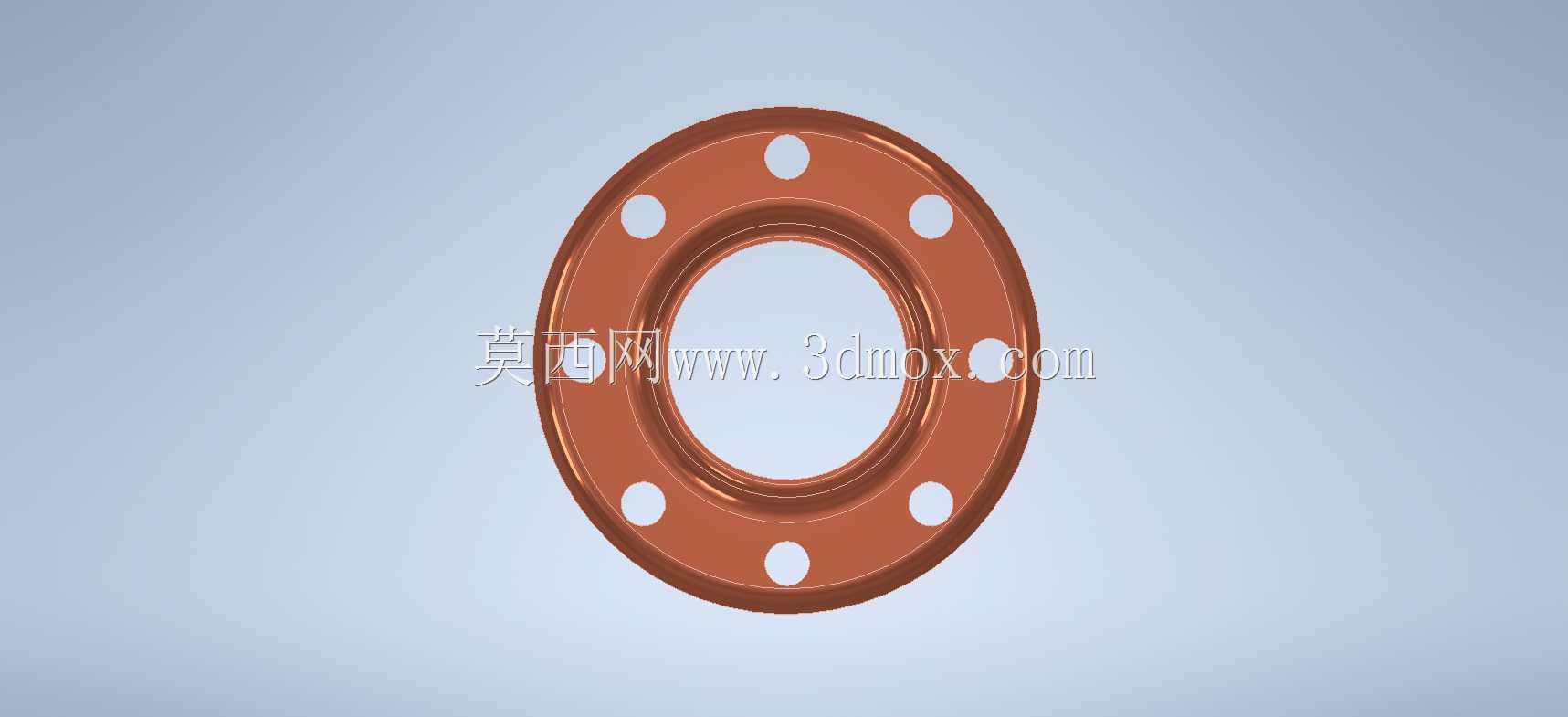

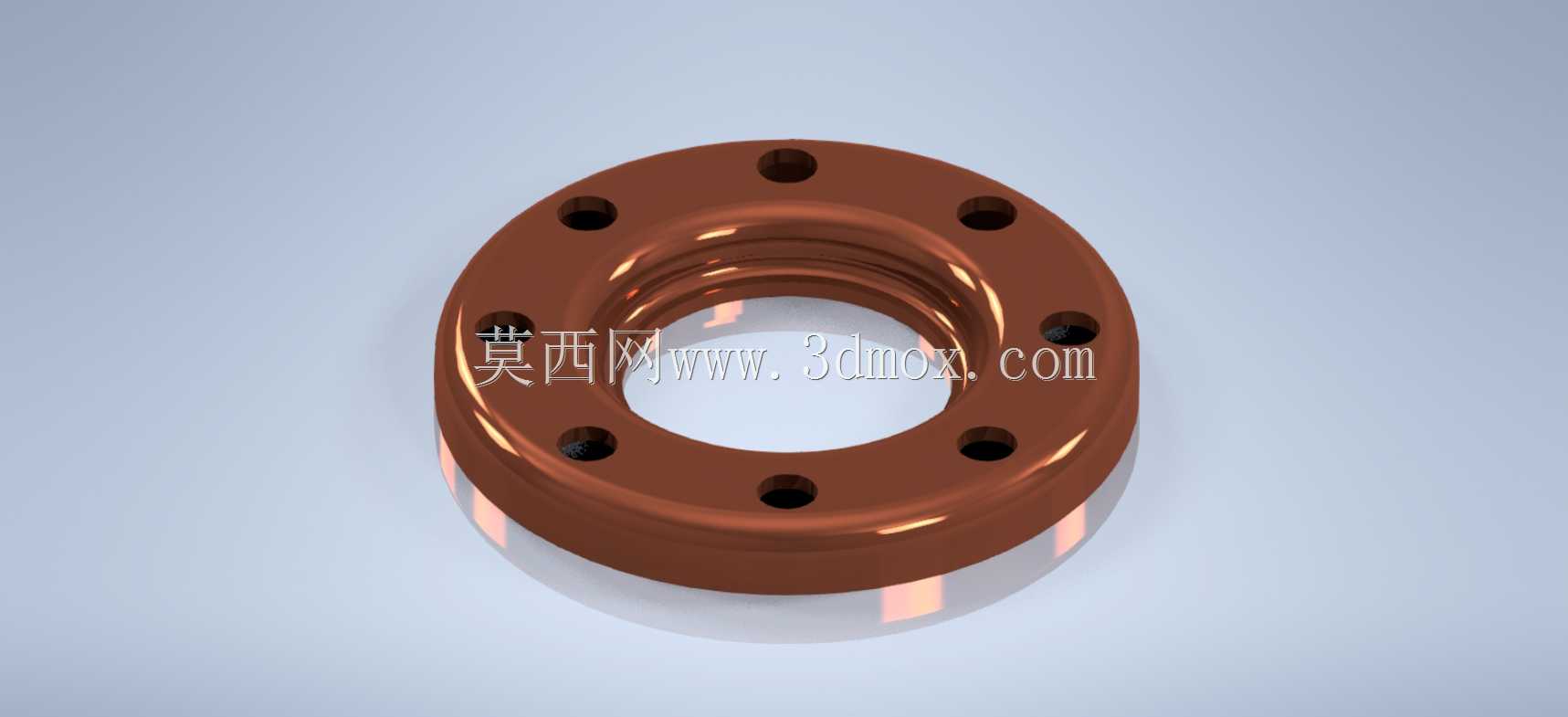

从结构建模的角度来看，这款法兰的建模逻辑遵循回转体零件加阵列特征的常规思路，先绘制法兰的轴向截面草图，通过回转命令生成法兰的基体结构，之后绘制单个螺栓孔的草图，通过圆周阵列生成均匀分布的所有螺栓孔，最后对所有锐边做圆角处理，整个建模过程没有复杂的曲面特征，参数化设计时可以将公称通径、法兰外径、孔距、厚度、楔形面锥度都设置为可变参数，通过修改参数就能快速生成不同通径规格的法兰模型，方便设计人员根据实际管路需求快速选型调用，也能直接导出工程图用于车间的加工生产，不需要重复进行建模工作。
