管道系统用镂空笼式耦合连接构件

　　这款耦合构件主要应用于中小口径流体输送管道的轴向对接与周向限位场景，在化工流体输送、市政给排水支管、小型设备冷却循环管路中都能见到同类结构的身影，它的核心作用是在两根对接管道的接头位置提供均匀的周向抱紧力，避免管道受流体压力波动、外部振动影响出现轴向脱开、径向错位的问题，相比传统的卡箍式连接件，这种镂空笼式结构在保证连接强度的前提下大幅降低了自身重量，同时镂空的栅格结构可以让安装人员直观观察到内部密封圈的压缩状态，及时发现密封失效的隐患。

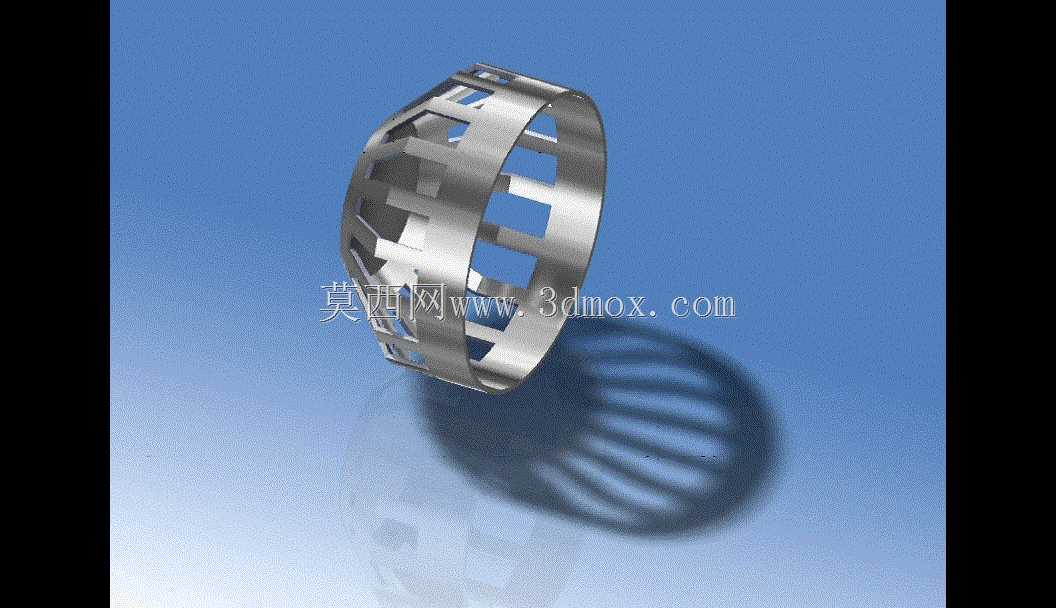

　　从结构设计逻辑来看，整个构件采用一体式环形薄壁结构，整体为对称回转体设计，周向均匀分布的矩形镂空栅格是经过受力校核后确定的，每一处栅格的宽度、相邻栅格之间的筋条厚度都经过了等强度计算，保证在螺栓锁紧时整个圆周方向的抱紧力均匀传递，不会出现局部应力集中导致的筋条断裂或者局部压合力不足的问题。环形主体的内径尺寸是按照对接管道的接头外径公差带设计的，安装时可以直接套在管道接头的外侧，不需要额外加工定位台阶，两端的翻边结构预留了标准紧固件的安装位置，安装边界可以适配常规的手动扳手操作空间，不需要特殊的专用工装就能完成现场装配。

　　在实际使用场景中，这种耦合结构不需要对管道端部做复杂的坡口加工，只需要将两根管道对齐，把耦合构件套在接头位置，锁紧两端的紧固件就能完成连接，相比焊接、法兰连接的方式，它的安装效率更高，同时具备一定的轴向补偿能力，可以抵消管路因温度变化产生的少量伸缩变形，降低管路的热应力积累。设计过程中重点考虑了构件的受力变形特性，薄壁环形结构在锁紧时会产生微量的弹性变形，这个变形量刚好可以补偿管道接头的外径尺寸公差，保证不同批次的管道接头都能获得稳定的抱紧力，周向的筋条沿着轴向平行分布，受力方向与管道轴向脱开力的方向形成一定的夹角，可以将轴向的脱开力分解为筋条的拉伸应力与环形主体的周向压应力，充分发挥金属材料的力学性能。

　　镂空结构的另一个优势是提升了构件的耐腐蚀性能，在有腐蚀性流体或者潮湿的使用环境中，积液不会在构件表面积存，流体可以顺着栅格间隙快速排出，减少了电化学腐蚀的发生概率，同时也降低了整体的材料消耗，在批量生产时可以有效控制制造成本。从安装适配性来看，这款耦合构件的轴向长度覆盖了管道接头的整个密封段，不会因为局部压力过大导致密封圈被挤入管道间隙，整个密封面的压力分布均匀，在额定工作压力下可以保证长期无泄漏运行，构件的外轮廓没有尖锐的棱角，安装过程中不会划伤操作人员，也不会对外部的保温层造成破坏，适合在有保温要求的管路系统中使用。在三维建模过程中，结构设计采用了参数化的建模思路，环形主体的直径、筋条数量、镂空尺寸都可以根据不同的管道通径进行快速调整，不需要重新绘制整体结构，只需要修改对应的参数就能生成不同规格的衍生型号，大幅提升了系列化产品的设计效率，建模时对所有的过渡圆角都做了统一处理，避免应力集中点的出现，同时也符合金属冲压或者精密铸造的工艺要求，不需要额外的后续机加工就能直接成型。
