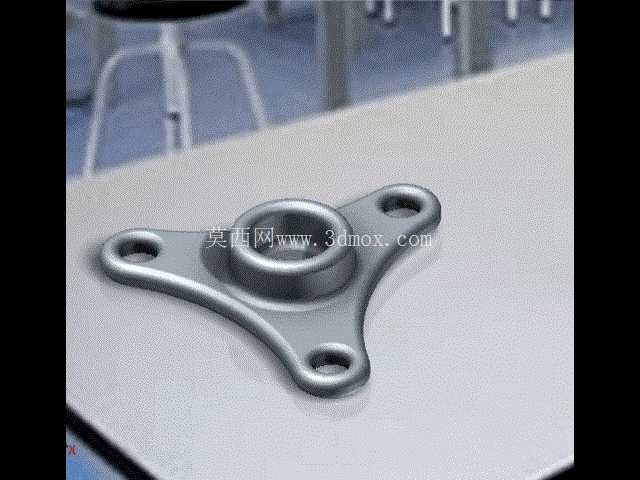

三孔带凸台金属连接固定法兰支座

　　从结构设计逻辑来看，中心的凸起衬套是整个零件的核心功能区，这个凸台的内孔一般会和销轴、微型轴承或者小直径输出轴做间隙配合，凸台的高度直接决定了被支撑件和安装基面之间的间隔距离，设计时需要提前核算被支撑件的回转半径、相邻部件的运动边界，避免运转过程中出现运动干涉；凸台根部做了均匀的圆角过渡，这个细节不是为了外观美化，而是为了分散冲压或者压铸成型时的应力集中，同时在承受径向载荷的时候，避免根部应力过大出现开裂，尤其是采用钣金冲压工艺生产的时候，合适的圆角半径能减少成型时的材料拉伸变薄量，提升零件整体的结构强度。这类三耳凸台支座在轻工自动化设备、小型传动机构、民用机电产品里的应用场景十分广泛，多数时候承担着轴类零件的径向定位、部件间的间隔支撑、轻载工况下的载荷传递作用，和常规圆形法兰相比，三角布局的安装耳在同等安装空间下能获得更稳定的三点支撑效果，安装时不需要整圈对位找正，对安装面的平面度公差容忍度更高，很适合用在小型家电内部结构、便携电动工具的传动端、办公设备的走纸机构支撑这类空间紧凑、装配节拍快的场景。

　　三个安装耳呈120度均匀分布在中心凸台的周边，每个耳片上的安装孔位置度公差是设计时需要重点管控的参数，三个孔的中心构成的分度圆直径直接决定了安装适配范围，孔的直径一般会比配套的安装螺丝大0.2到0.5毫米，用来补偿安装基面的加工误差、装配时的位置偏差，降低装配难度；耳片的边缘做了卷边或者倒钝处理，避免装配时划伤操作人员，同时也能提升耳片的边缘刚度，在拧紧安装螺丝的时候不会出现耳片翘曲变形。从安装边界来看，这类零件的整体外轮廓尺寸不大，三个耳片的最外端构成的外接圆直径一般在30到60毫米区间，中心凸台的高度根据使用场景不同在5到15毫米之间，安装时只需要在基面上对应三个孔的位置加工螺纹孔或者穿丝孔，不需要在基面加工大面积的沉台，对安装基面的加工要求很低，甚至在薄钣金、塑料基板上都可以完成固定。

　　设计这类零件的时候，首先要明确中心孔需要配合的轴径尺寸，根据轴的载荷大小确定中心凸台的壁厚，如果是轻载的定位场景，壁厚1.5到2毫米就可以满足使用要求，如果需要承受一定的径向冲击载荷，壁厚需要提升到3毫米以上，同时凸台和耳片连接的位置要做加强筋结构或者增加过渡圆角；其次要根据安装空间的大小调整三个耳片的长度，耳片过长会导致整体结构占用空间变大，耳片过短则会让安装孔距离中心凸台太近，拧紧螺丝的时候工具操作空间不足，一般要保证安装孔中心到凸台外壁的距离不小于螺丝公称直径的1.5倍，给套筒、螺丝刀这类装配工具留出足够的操作空间。

　　另外这类零件的材质选择也和使用场景强相关，普通室内使用的工况下采用冷轧钢板冲压成型后做镀锌处理就可以满足防锈要求，如果是在潮湿环境或者户外使用，一般会采用不锈钢冲压或者锌合金压铸成型，表面不需要额外做涂装处理，本身的耐腐蚀性能就可以满足长期使用的要求；如果是用在对重量有要求的便携设备上，也可以采用铝合金压铸或者高强度工程塑料注塑成型，在保证结构强度的前提下大幅降低零件自重。在实际装配过程中，这类支座的安装顺序一般是先把中心需要支撑的轴或者轴承装入凸台内孔，确认转动顺畅无卡滞之后，再依次拧紧三个安装点的螺丝，拧紧的时候要采用对角交替拧紧的方式，避免单个螺丝拧紧过度导致耳片变形、中心孔出现偏斜，进而导致支撑的轴转动卡滞、磨损加剧。很多新手设计这类零件的时候容易忽略凸台高度和相邻部件的间隙匹配，要么凸台做的太低导致被支撑的转动件和安装基面摩擦，要么凸台做的太高导致轴的伸出长度过长、支撑刚性下降，还有的会把安装孔的分度圆直径设计的和相邻其他部件的安装位置冲突，导致最后装配的时候出现干涉，这些都是在三维建模阶段需要反复核对安装边界、模拟装配运动轨迹才能避免的问题。
