带轮毂结构的重载车辆橡胶轮胎设计

　　在重载商用车、非道路工程车辆的行走系统设计中，轮胎与轮毂的匹配精度直接决定了整机的行驶可靠性、载荷传递效率以及复杂路况下的通过性能，这套带一体式轮毂的轮胎结构，正是针对中重载工况下的轮端承载需求完成的参数化建模。从实际应用场景来看，该结构可适配厂区转运重载叉车、中小型工程装载机、短途货运重载低速车辆的轮端装配需求，区别于乘用车辆的低压轮胎设计，这款轮胎的胎面采用了加深块状防滑花纹布局，花纹块的排布角度经过接地压力仿真优化，在碎石路面、硬化铺装路面、轻度泥泞路面行驶时，既能保证足够的抓地力，又能避免花纹沟内嵌塞碎石造成的胎面异常磨损。

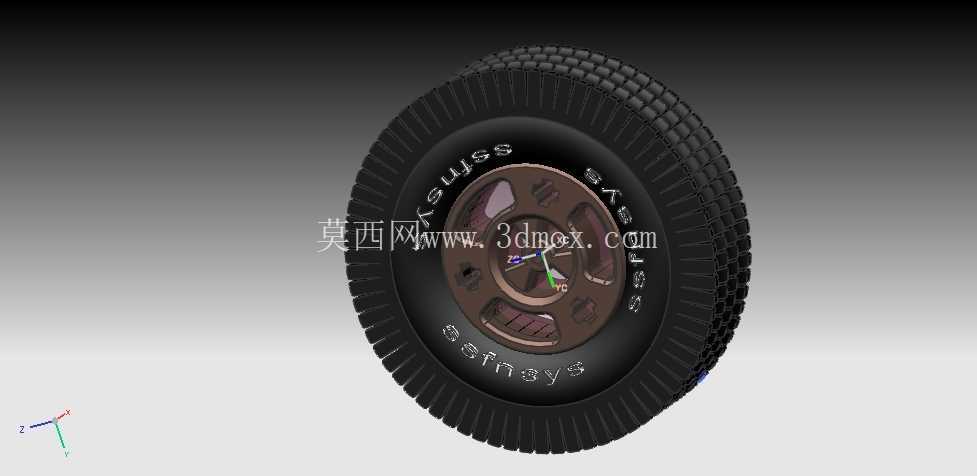

　　设计过程中首先明确了轮端的安装边界：轮毂中心的定位孔与车桥轴头采用过渡配合，配合公差控制在H7/k6区间，周边均匀分布的螺栓孔位严格对应车桥法兰的安装孔距，装配时无需额外加工转接法兰即可完成对位，轮辋与轮胎的结合面采用了15度的锥面密封结构，充气后胎圈与轮辋锥面紧密贴合，即使在额定载荷下持续行驶，也不会出现胎圈滑移、漏气的问题。从结构功能特性来看，轮胎的胎侧厚度做了梯度加厚设计，靠近胎圈位置的胎侧橡胶厚度比胎肩位置厚2mm，能够抵御行驶过程中路边碎石、硬质凸起的剐蹭，避免胎侧鼓包、开裂的失效问题；轮毂部分采用了多辐条镂空结构，在保证整体抗弯、抗扭强度的前提下，尽可能降低了轮端的旋转惯量，减少车辆起步、制动时的能量损耗，辐条之间的镂空区域也为制动盘、制动鼓的散热预留了足够的气流通道，长时间连续制动时不会因为轮端散热不足导致轮胎橡胶过早老化。

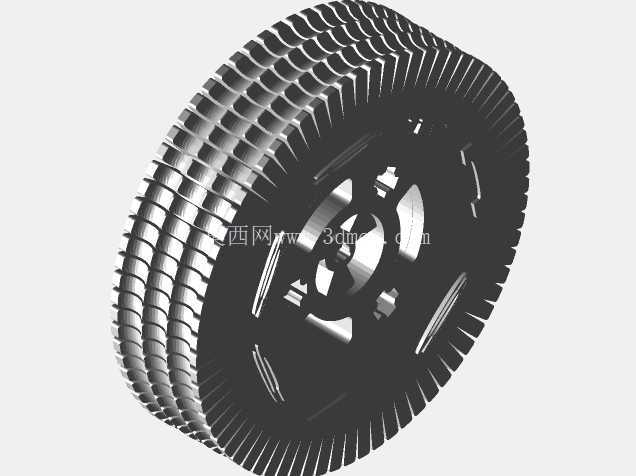

　　建模过程中对胎面花纹的细节做了完整还原，每一块花纹块的边缘都做了0.5mm的倒角处理，既符合实际橡胶轮胎的硫化脱模工艺要求，也避免了应力集中造成的花纹块根部开裂；轮胎内部的帘布层结构在建模时做了简化的分层示意，能够直观展示胎体的强度层级分布，方便后续做有限元接地压力分析、载荷变形仿真时快速赋予对应的材料属性。在安装尺寸的校验上，模型预留了轮端与转向节、制动组件的安全间隙，轮胎最大转向角度下不会与翼子板、悬架拉杆发生运动干涉，轮胎的额定载荷对应的变形量经过仿真校核，在满载状态下胎侧的径向变形量控制在胎侧高度的12%以内，既保证了行驶过程中的缓冲减震效果，又不会因为变形量过大造成胎体过度生热。

　　针对非道路工况的使用需求，胎面的花纹沟深度比普通公路轮胎深30%，花纹块的刚性经过结构优化，在重载转向时花纹块不会出现过大的侧向形变，保证转向的精准性；轮毂的安装端面做了平面度要求标注，装配后轮毂与车桥法兰的贴合面间隙不超过0.1mm，避免高速行驶时出现轮端摆振的问题。这套模型的结构细节完全贴合实际量产轮胎的工艺要求，没有出现脱离生产实际的理想化结构，不管是用于整车行走系统的装配干涉校验，还是用于轮端部件的载荷仿真分析，都能直接调用对应结构完成参数匹配，不需要再做额外的结构修正。
