DTMB5415小型船体曲面实体结构设计

在小型试验船舶与教学验证场景中，这类标准船型的三维结构是开展水动力性能验证、船型优化迭代的核心基础载体，很多高校船舶专业的水池试验、海洋工程领域的CFD仿真前置工作，都会以该型船的几何结构作为基准参照，避免从零开始建模带来的型线偏差，影响试验数据的可对比性。从实际工程用途来看，该型船属于通用标准验证船型，既可以作为小型作业艇的母型开展适配性改装，也能作为流体仿真的基准模型，校验不同仿真算法的计算精度，在船舶初步设计阶段，设计人员可以直接基于该型线调整主尺度参数，快速生成适配不同作业场景的改型方案，省去从型线图逐点绘制曲面的大量重复工作。

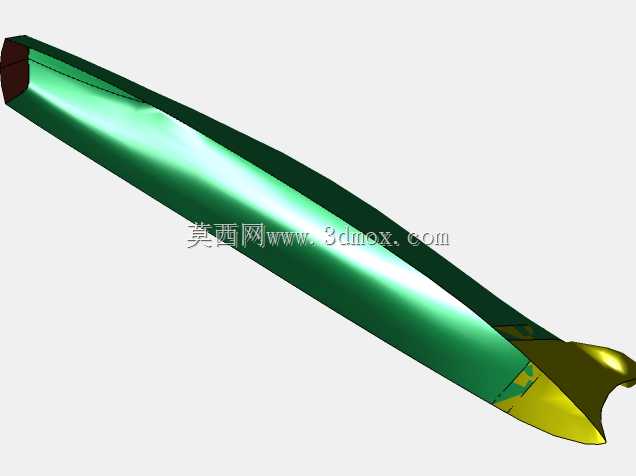

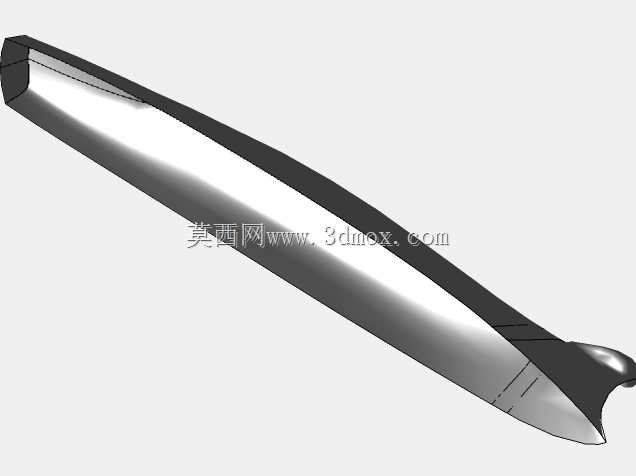

从功能特性来看，该模型完整还原了船体的三维曲面与实体结构，外板曲面的光顺度直接影响航行阻力表现，建模过程中严格遵循船体型线的连续性要求，确保站线、水线、纵剖线三组剖面线在曲面拼接处达到G2连续，避免出现局部折角导致的仿真计算失真，或是实际建造过程中外板加工无法贴合的问题。实体结构部分保留了船体的外壳厚度逻辑，在做静水力计算、舱室容积核算的时候，可以直接提取模型的几何属性得到准确的排水体积、浮心位置等核心参数，不需要二次修正几何误差。

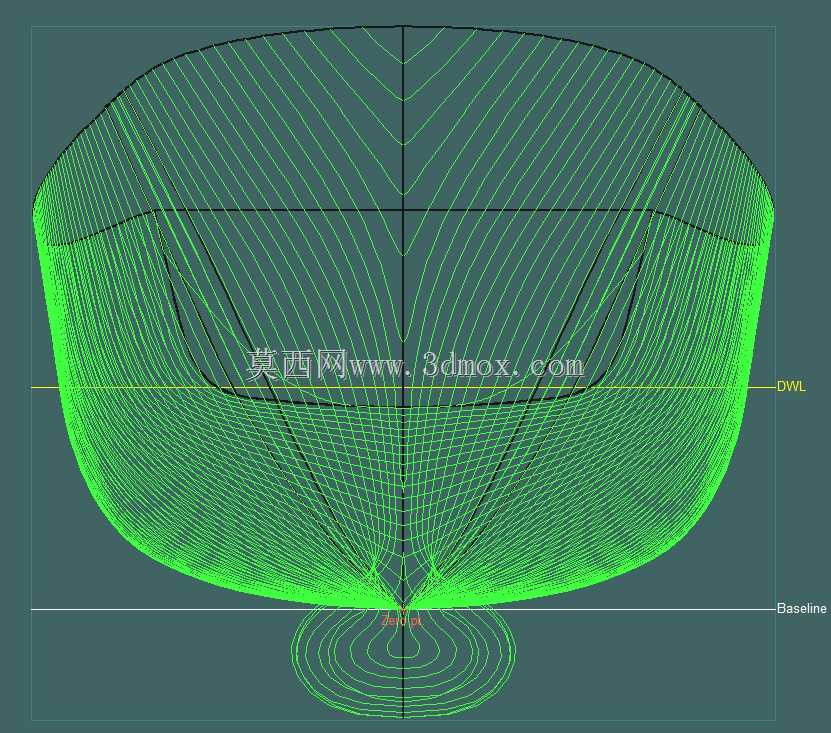

设计思路上，这类标准船型的建模完全围绕型值点的精准映射展开，首先基于公开的标准型值表建立各站位的剖面曲线，通过网格线的疏密控制曲面的拟合精度，在船首、船尾等曲率变化剧烈的区域加密曲线控制点，避免曲面出现畸变；船底部分的曲面过渡充分考虑了航行时的水流分离特性，基线位置的曲面平直度严格控制，保证拖曳试验时的安装基准对齐，不会因为模型本身的几何偏差带来额外的试验误差。整个建模过程没有做多余的结构简化，完整保留了船体的外轮廓特征，不管是用于3D打印制作试验模型，还是导入仿真软件做网格划分，都不需要做大量的几何修复工作。

从外形尺寸与安装边界来看，该船型船长5.728m，最大船宽0.769m，吃水0.248m，对应的排水量0.5574t，属于小型船型范畴，在开展水池试验时，这个尺度可以适配大多数高校试验水池的拖车安装接口，不需要额外制作大比例缩放模型带来的尺度效应误差；如果用于实船改装，这个主尺度下的船体可以适配小型舷外机的安装，船尾板的安装平面角度、安装位置的结构强度预留都可以基于该实体模型直接做结构加强设计，不需要重新核算尾部的型线空间。在做舱室布置时，船中区域的型宽足够布置小型作业设备或者乘员座位，船首部分的曲面收窄角度符合快速性要求，不会因为首部过宽带来兴波阻力的大幅上升。

在实际工程应用中，很多做小型无人船开发的团队也会参考该型船的型线做改型，因为其水动力性能经过了大量的试验验证，在相同航速下的阻力表现优于很多自行设计的简易船型，基于该模型调整甲板布局、增加设备安装位之后，可以快速得到可用的无人船船体结构，大幅缩短前期的研发周期。建模时保留的多曲面分层结构，也方便设计人员单独提取外板曲面做外板展开加工，直接输出数控切割的加工图纸，不需要重新构建外板的几何数据，对于小型船厂的小批量建造来说，能够有效减少放样环节的工作量，降低建造过程中的型线偏差。
