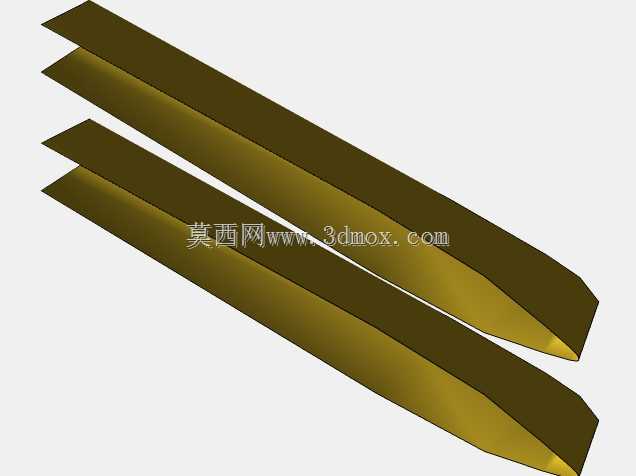

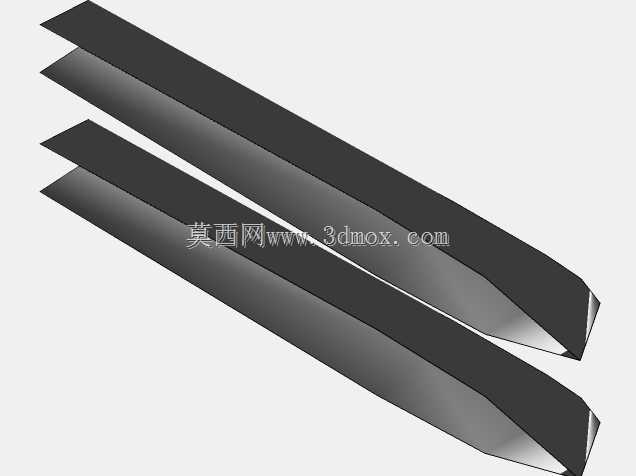

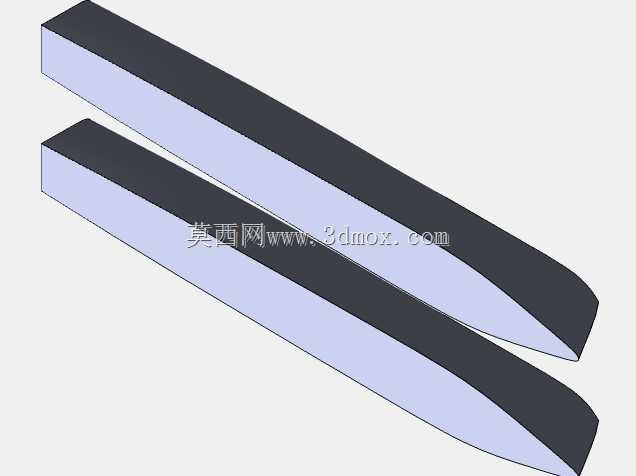

NPL圆形舱底4a02型船体型线三维设计

　　在船舶与海洋工程领域的水动力性能研发环节，船体型线的精准三维建模是开展后续所有性能验证工作的核心基础，本次涉及的圆形舱底船型设计，主要面向内河及近岸小型作业、试验类船舶的研发需求，这类船型凭借圆形舱底的特殊线型，在低速航行时具备更优的水流贴合特性，能够有效降低航行过程中的摩擦阻力与漩涡分离阻力，同时圆形舱底的结构形式在舱室容积利用率上也有明显优势，适合布置小型作业设备、试验仪器或是搭载有限载荷完成近岸勘测、短途交通等任务。从实际工程应用的角度来看，这类圆形舱底船型常被用作船舶流体力学教学试验的标准母型，也可作为小型双体作业船的片体基础线型，通过调整片体间距、连接桥结构就能衍生出不同适用场景的双体船方案，在近岸养殖巡检、水文监测、

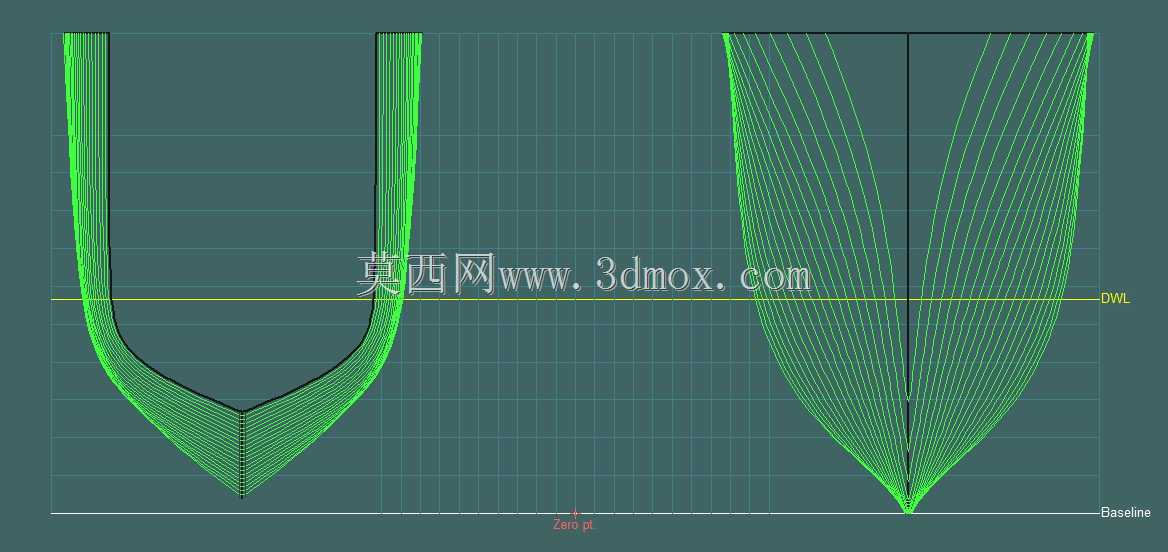

　　小型水上作业平台搭建等场景中都有广泛的应用空间。在设计思路层面，该型线的构建完全遵循船舶型线设计的基本逻辑，以基线为纵向基准，站线、水线、纵剖线三组型值线相互校验，确保整个船体曲面的光顺性，避免出现局部曲率突变的问题——这类突变在实际航行中会引发局部流场紊乱，不仅会提升航行阻力，严重时还会诱发船体振动、螺旋桨伴流不均等问题，影响船舶的实际航行表现。圆形舱底的设计核心在于舭部区域的圆弧过渡，区别于常规尖舭或者折角型船型，圆形舭部能够让水流在船体转向、横摇时更顺畅地从船底流向舷侧，有效降低横摇阻尼的突变，提升船舶在小浪况下的航行稳性，对于小型船舶而言，这一特性能够大幅提升乘员的乘坐舒适度，

　　也能减少船上搭载的精密试验设备因船体晃动产生的测量误差。从尺寸边界来看，该型线对应的船体水线长度控制在1.6米以内，最大宽度不足0.5米，吃水深度仅0.1米级，属于典型的小尺度试验船型范畴，这类尺寸的模型既可以直接用于拖曳水池的阻力、耐波性试验，也可通过比例缩放拓展为实船设计的基础母型，缩放过程中仅需要按照傅汝德数相似准则调整线型比例，同步校验结构强度、舱室布置的匹配性即可，不需要对型线本身做大幅修改。在曲面构建过程中，需要重点关注船首与船尾区域的型线收敛精度，船首区域的水线进流角直接影响船舶的迎浪航行阻力，进流角过大会导致首波高度增加，兴波阻力占比快速上升，进流角过小则会浪费船首的舱室空间，压缩锚泊设备、系泊设施的布置空间；

　　船尾区域的型线则需要兼顾螺旋桨的来流均匀性与舵效，圆形舱底的尾型能够让伴流场分布更均匀，减少螺旋桨工作时的空泡风险，同时也能让舵叶处于更稳定的流场中，提升小舵角下的航向稳定性。对于三维建模从业者而言，构建这类船体型线时，不能仅停留在曲面外观的还原上，需要同步考虑后续性能仿真的需求，确保曲面的G2连续性，避免在CFD流体仿真计算中出现局部网格质量差、计算收敛困难的问题；同时也要兼顾后续结构设计的便利性，型线的偏移量要预留出船壳板厚度、骨材布置的空间，避免后续结构设计阶段出现型线与结构干涉的问题。在实际的项目应用中，这类标准船型还常被用作新型船型研发的对标基准，通过修改舱底圆弧半径、调整方形系数、改变长宽比等参数，对比不同改型的水动力性能差异，从而筛选出更适配特定作业场景的优化线型，比如针对静水高速场景可以适当减小舱底圆弧半径，增加折角线提升滑行效率，针对高海况作业场景则可以加大舱底圆弧半径，提升横摇稳性与耐波性能。整个型线的建模过程需要反复校验三组剖线的交点精度，任何一个型值点的偏差都会导致曲面出现不光顺的问题，在实际工程中这类偏差往往会导致水池试验结果与仿真结果出现较大误差，甚至会误导后续的实船设计方向，因此建模过程中需要逐站核对型值，通过曲率梳工具检查每一条型线的曲率变化，确保整个船体曲面的曲率过渡平滑，没有局部的凹凸或者拐点。
