S-175集装箱船船体曲面三维结构

　　在船舶与海洋工程领域，船体曲面的三维建模是船型开发、性能验证阶段的核心基础工作，S-175作为国际海事领域通用的标准集装箱船型，其船体曲面模型广泛应用于船舶耐波性试验、阻力性能预报、操纵性仿真等各类科研与工程场景，是高校船舶专业、船级社、船舶设计单位开展水动力研究的通用基准船型。

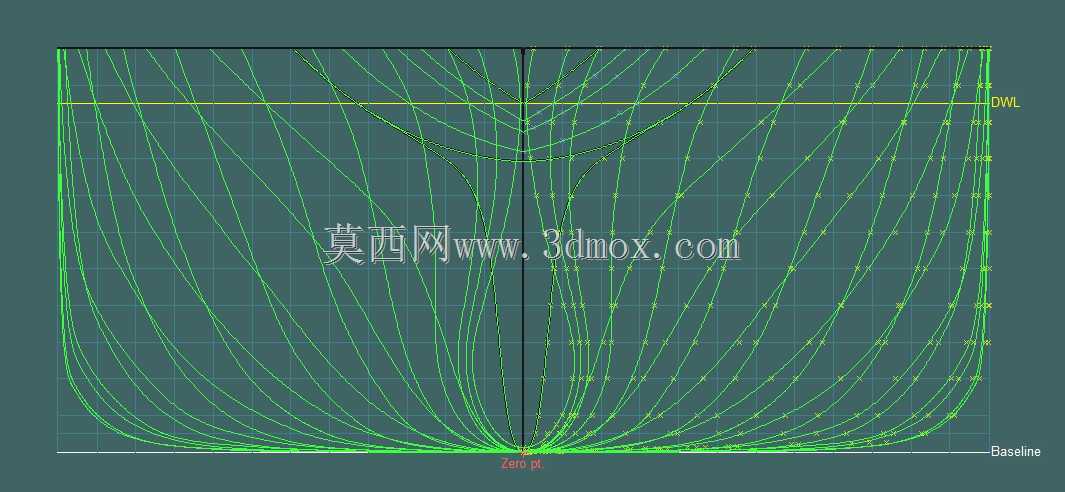

　　从实际工程应用来看，这类船体曲面模型首先服务于船舶初步设计阶段的型线验证，传统的船体型线图通过横剖线、纵剖线、水线三组二维曲线表达船体曲面，设计人员很难直观判断曲面的光顺性，容易出现局部曲率突变、型线拐点不合理的问题，直接影响后续的船舶航行阻力、耐波性能。通过三维曲面建模的方式，能够将三组型线整合为连续的NURBS曲面，在建模过程中实时检查曲面的高斯曲率分布，调整控制点位置消除曲面褶皱，保证船体曲面从船首到船尾、从基线到设计水线以上的上层建筑下缘都保持连续光顺，避免后续船舶航行中出现不必要的涡流阻力。

　　该船型的主尺度匹配国际标准S-175集装箱船的参数边界，设计水线长度、型宽、设计吃水的取值完全符合国际船模试验池会议（ITTC）公布的基准船型参数，能够直接对接各类水动力仿真软件的计算需求，不管是开展CFD数值模拟计算船舶阻力、流场分布，还是导入船模加工设备制作缩比船模开展水池试验，都不需要额外做尺度修正，能够大幅减少前期的模型预处理工作量。在船型设计思路上，该船体曲面采用了典型的中速集装箱船的线型特征：船首部分采用前倾式首柱，设计水线以下的球鼻艏曲面经过优化，能够在设计航速下抵消部分船首波系，降低兴波阻力；船中部分采用平行中体设计，剖面接近U型，能够最大化货舱舱容，满足集装箱装载的空间需求，同时平行中体的曲面曲率变化平缓，加工建造时的板材成型难度更低，能够减少船厂的曲面加工工时；船尾部分采用巡洋舰艉构型，曲面平滑过渡到螺旋桨盘面位置，能够保证螺旋桨来流的均匀性，提升螺旋桨的推进效率，同时减少尾部的流动分离，降低粘压阻力。

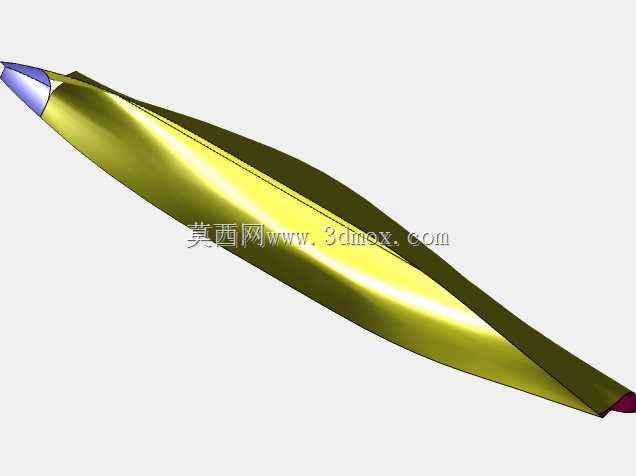

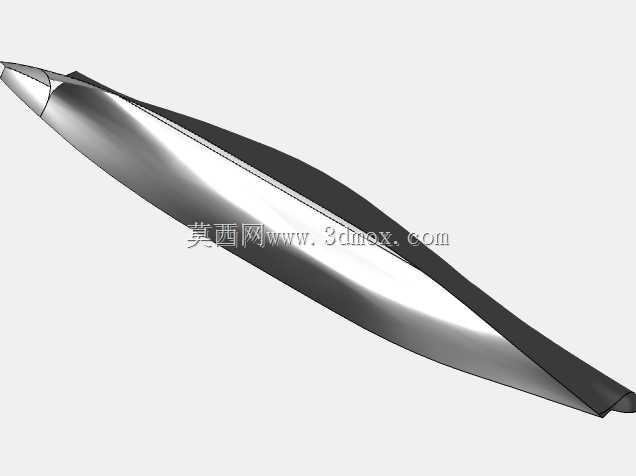

　　从建模的工程细节来看，整个船体曲面严格按照型值点数据构建，所有横剖线的控制点都对齐船体型值表的坐标，水线面的半宽值、纵剖线的高度值都和标准型线图完全匹配，曲面的控制点分布均匀，没有出现控制点过密或者过疏的区域，既保证了曲面的精度，也方便后续设计人员根据研究需求对局部线型做调整——比如开展低阻船型优化时，可以直接调整球鼻艏区域的控制点，修改球鼻艏的长度、宽度、突出高度，快速生成不同方案的曲面模型，不需要重新从零开始构建整个船体。在安装边界与后续应用衔接上，该曲面模型预留了后续结构设计的接口，船体曲面的法线方向统一指向船体外表面，后续开展船体结构建模时，可以直接基于曲面偏移生成船体外板的厚度，在曲面的对应位置可以直接切割出舷侧开口、甲板开口、尾轴出口等结构特征，不需要重新调整曲面的拓扑结构；同时模型的坐标系完全遵循船舶行业的通用标准，以船中基线位置为坐标原点，船长方向为X轴、船宽方向为Y轴、型深方向为Z轴，能够直接对接船舶总体设计、结构有限元分析、稳性计算等各类专业软件的坐标系要求，导入后不需要做坐标转换。

　　在实际的工程与科研场景中，这类标准化的船体曲面模型还可以用于验证不同水动力计算方法的精度，不同研究团队采用相同的船体模型开展仿真计算，能够排除模型差异带来的计算结果偏差，方便对比不同CFD算法、不同湍流模型对船舶阻力、耐波性计算结果的影响；在船厂的建造工艺设计阶段，还可以基于该曲面模型生成外板的展开样板，计算每一块曲面板材的加工成型参数，为数控弯板设备提供加工数据，减少现场的放样工作量。另外，该模型的曲面构建逻辑也可以为同类型的中小型集装箱船、散货船的船体建模提供参考，通过调整主尺度参数、修改局部线型的控制点，可以快速衍生出不同载重量、不同航速要求的船型曲面，缩短新船型的开发周期。需要注意的是，船体曲面建模过程中需要重点关注几个工程细节：一是设计水线位置的曲面精度，水线附近的曲面直接影响船舶的兴波阻力，同时也是船舶载重线标志的勘划位置，必须保证该区域的曲面和型值点完全贴合，误差控制在工程允许的范围内；二是船首与船尾的曲面过渡区域，这两个区域的曲面曲率变化大，很容易出现曲面不光顺的问题，建模时需要反复调整控制点的权重，保证横剖线、纵剖线、水线在该区域的交点完全重合，避免出现曲面缝隙或者重叠；三是基线位置的曲面平直度，船中区域的基线是船舶建造时的基准定位线，该区域的曲面必须保持平直，不能出现局部的凹凸，否则会影响船舶建造时的船台定位精度，甚至导致船舶下水后出现基线挠曲影响航行性能。
