NPL圆形舱底船体曲面结构设计

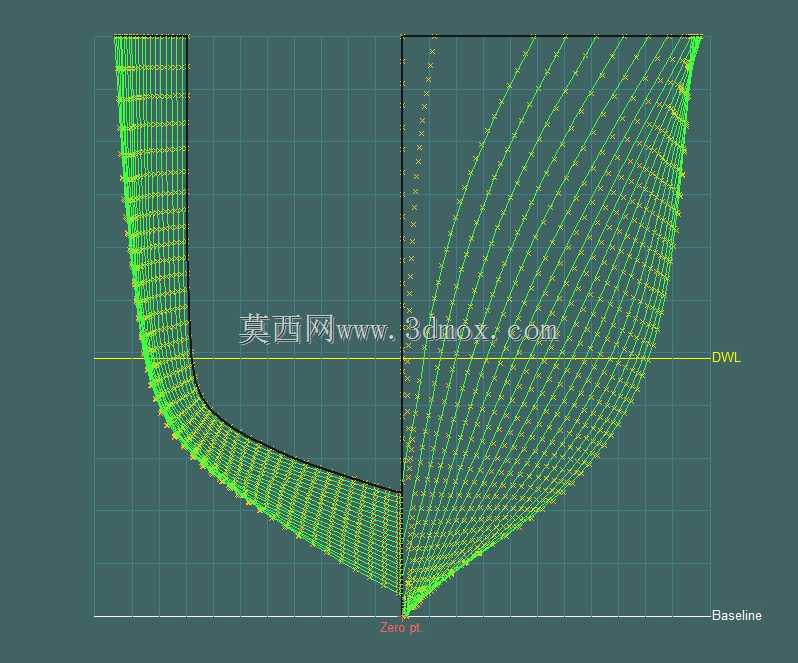

　　在船舶与海洋工程领域的小型试验艇、教学演示艇以及特种作业小艇的前期研发阶段，舱底结构的曲面设计直接决定了整船的航行阻力、稳性表现以及舱室空间利用率，NPL圆形舱底的曲面构型是行业内经过多轮水动力试验验证的成熟构型，这类构型的核心优势在于圆形过渡的舱底曲面能够在航行过程中有效引导舷侧水流向船底平顺流动，减少航行时的涡流阻力，同时在船舶发生横摇时，圆形舱底的曲面能够提供连续变化的回复力矩，避免硬折角舱底在大角度横摇时出现的稳性突变问题，提升船舶在复杂海况下的航行安全性。从实际工程应用场景来看，这类圆形舱底构型常被应用于小型水文监测艇、近岸作业交通艇以及高校船舶工程专业的教学试验模型，这类应用场景对船舶的浅水适应性、低速航行阻力以及建造工艺难度都有明确要求，圆形舱底的曲面在建造时可以采用单板冷弯的工艺完成曲面成型，不需要额外的压折工序，能够有效降低小型船舶的建造成本与施工周期，同时圆形舱底的最低点为连续的圆弧过渡，在近岸浅水区域航行时，即使发生轻微触底，曲面结构也能将碰撞力均匀分散到周边的船壳板上，避免硬折角结构容易出现的应力集中破损问题。从设计思路层面来看，这类圆形舱底的曲面构建需要同时兼顾水动力性能与结构布置需求，首先要确定设计水线位置、基线位置以及船中剖面的圆形舱底半径，整个曲面的构建采用多截面放样的逻辑，从船中向首尾两端逐步过渡曲面的曲率，保证整个船底曲面的高斯曲率连续，避免出现曲面褶皱或者曲率突变的区域，

　　因为曲率突变的位置在航行时会产生局部的水流分离，大幅提升航行阻力，同时也会在结构受力时产生应力集中点，影响船壳结构的疲劳寿命。在外形尺寸与安装边界层面，这类舱底构型的宽度与吃水的比例经过多轮优化，能够在保证舱内有效布置空间的前提下，将航行时的兴波阻力控制在较低水平，舱底曲面与舷侧外板的过渡位置需要保证平滑衔接，这个过渡区域是船舶停靠时容易发生碰撞的位置，连续的曲面结构能够在碰撞时通过轻微的弹性变形吸收碰撞能量，减少外板的凹陷损伤。在结构设计细节上，圆形舱底的内部骨架布置需要贴合曲面的曲率走向，龙骨的布置沿着舱底的中心线连续延伸，肋板的形状完全贴合舱底的曲面轮廓，保证每一块肋板都能与船壳板完全贴合，避免出现骨架与外板之间的间隙，

　　影响结构的连接强度，同时这类圆形舱底的舱内空间因为没有硬折角的结构凸起，能够更方便地布置压载舱、燃油舱以及管系线路，提升舱内空间的利用率。从水动力性能的实际表现来看，圆形舱底构型在低速航行时的阻力表现优于折角型舱底，在傅汝德数较低的航行工况下，圆形舱底的水流附着效果更好，能够减少船底的涡流产生，同时在船舶回转时，圆形舱底的横向阻力分布更均匀，能够提升船舶的回转操控性，减少回转时的横倾角度。在三维建模的实现过程中，这类曲面的构建需要严格控制型值点的分布，从船中到首尾的型值点按照曲率变化率进行疏密布置，曲率变化大的区域加密型值点，保证曲面的光顺度，完成曲面构建后需要通过曲率分析工具检查整个曲面的曲率变化是否连续，

　　避免出现局部的曲率反向区域，因为曲率反向的区域在实际建造时会导致外板无法顺利贴合骨架，出现装配应力，影响船舶的结构强度。这类舱底结构的设计还需要考虑实际使用中的维护需求，圆形的舱底曲面没有容易淤积杂物的折角区域，在船舶进坞维护时，船底的海生物附着清理更加方便，能够减少维护的工作量，同时光滑连续的曲面也能减少海生物的附着面积，降低船舶长期航行后的阻力增长幅度。对于船舶设计从业者来说，这类成熟的圆形舱底构型是小型船舶设计的重要参考构型，在实际项目中可以根据具体的使用需求，调整舱底的圆弧半径、长宽比以及吃水深度，在保证原有构型水动力优势的基础上，适配不同的作业场景需求，比如针对浅水区域使用的小艇，可以适当增大舱底圆弧的半径，减小吃水深度，提升船舶的浅水通过能力；针对高速航行的小艇，可以适当调整舱底曲面的纵向曲率，优化高速航行时的滑行姿态，降低高速航行时的阻力。在结构强度校核层面，圆形舱底的曲面结构在承受波浪冲击力时，能够将外力沿着曲面均匀传递到周边的骨架结构上，相比平板结构或者折角结构，拥有更好的结构刚度，在相同的板厚条件下，圆形舱底的抗变形能力更强，能够适当减小船壳板的厚度，降低整船的重量，提升船舶的有效载重能力。
