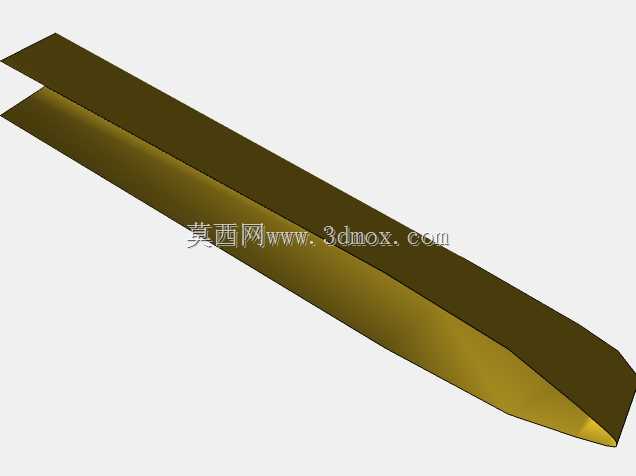

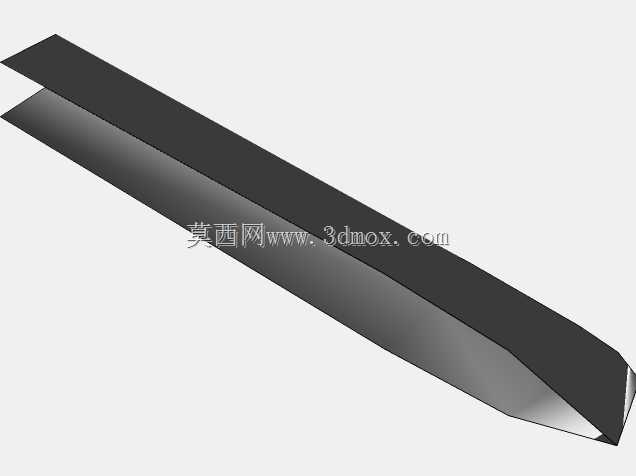

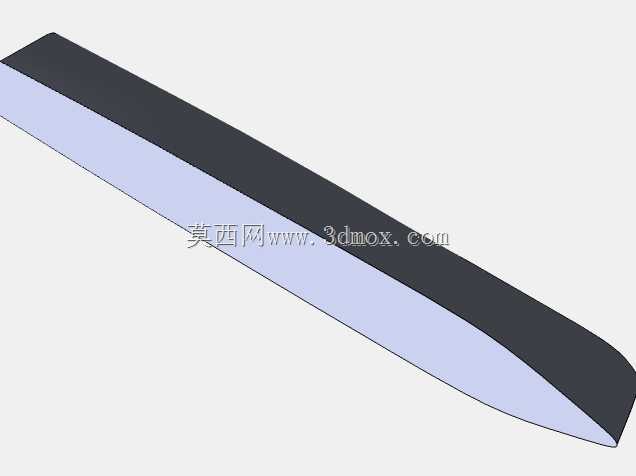

NPL圆形舱底4a船体曲面结构

项目分类:船 发布时间:2023-08-05 ID:704596
  • NPL圆形舱底4a船体曲面结构
  • NPL圆形舱底4a船体曲面结构
  • NPL圆形舱底4a船体曲面结构
  • NPL圆形舱底4a船体曲面结构

  从事船舶三维建模与性能仿真工作十余年,接触过各类民用、试验用船体线型,NPL圆形舱底的这套线型是小型试验船、教学演示船型里非常经典的基准构型,很多院校的船舶工程专业做阻力试验、流场仿真都会拿这套线型作为基础参照。先从实际应用场景来说,这类圆形舱底的船型,大多用于内河小型作业艇、水池试验标准船模、近岸浅吃水勘测艇的母型开发,因为舱底圆弧过渡的特性,在浅水区航行时不容易剐蹭水底障碍物,同时回转过程中水流顺着圆弧面剥离,不会产生尖锐折角线带来的涡流突变,对小尺度船型的航向稳定性提升很明显。

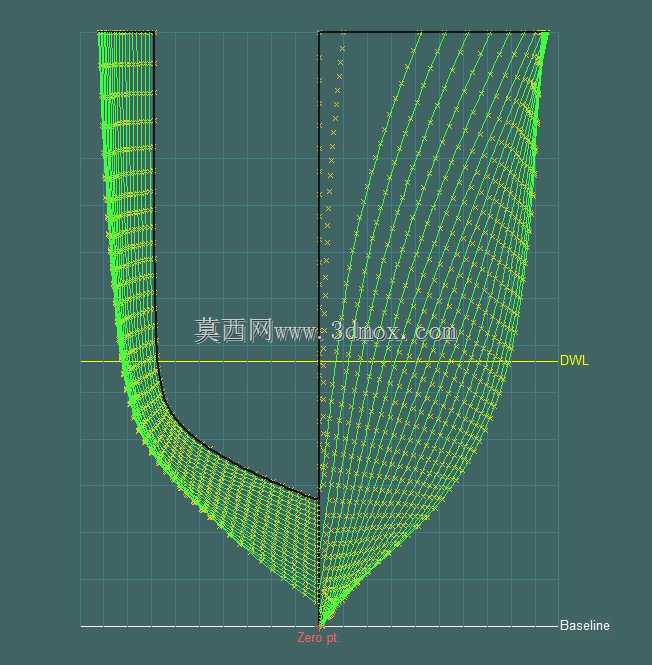

  从设计思路层面拆解,这套线型的水线面、横剖面、纵剖线的光顺度是核心控制指标,建模过程中需要严格控制站线的型值点偏差,圆形舱底段的曲率变化要连续,不能出现局部拐点,否则做CFD计算时会出现流场计算发散,或者船模拖曳试验时阻力数据异常的问题。设计时首先确定设计水线位置,也就是图中标注的DWL线,以此为基准向上做干舷段的线型收敛,向下做舱底圆弧的过渡,基线位置是整个船体的最低点,也是型值表的基准零点,所有站线的垂向坐标都以基线为参照,保证加工船模或者实船建造时的定位精度。

  再说到实际功能特性,圆形舱底的构型相比尖舭船型,在低速航行时的摩擦阻力占比更均匀,不会因为折角处的水流分离产生额外的形状阻力,同时舱底的圆弧结构在船体横摇时,能提供更平缓的回复力矩,不会像V型底那样横摇阻尼过大导致乘员舒适性差,也不会像平底船那样横摇过稳容易出现甲板上浪的问题。这类线型的压载舱布置也更方便,圆弧段的空间可以顺着型线布置压载水舱,不需要额外做结构补强来适配折角处的应力集中,对于小型玻璃钢船的建造来说,模具脱模也更顺畅,不会出现倒扣的结构卡模的问题。

  关于尺寸边界,这套线型的水线长度控制在适配小型船模与实船缩放的区间,最大宽度的设置兼顾了稳性与阻力的平衡,吃水深度适配浅水区航行需求,排水量匹配小型作业艇的载重要求,建模时所有型线都要在三个视图方向做光顺检查,横剖面的面积曲线要保证顺滑过渡,不能出现局部的面积突变,否则会引发航行时的纵摇异常。在实际项目中,很多做无人测量船的企业会在这套母型的基础上修改首部进流段的线型,适配不同航速的需求,比如提高航速就适当收紧首部水线的进流角,需要提升甲板作业面积就适当加宽中部的水线宽度,而圆形舱底的核心段一般不会做大幅修改,因为这部分是经过大量试验验证的阻力与稳性最优的构型。

  做这类船体建模时,还要注意曲面的连续性,所有拼接的曲面都要达到G2连续,也就是曲率连续,不然导出STEP或者IGES格式导入到仿真软件或者CAM加工软件时,会出现曲面破面的问题,影响后续的网格划分或者数控加工。尤其是舱底与舷侧的过渡段,是整个船体曲面曲率变化最大的区域,需要反复调整型值点的权重,保证曲面没有局部的褶皱或者凸起,这些局部的缺陷在实船航行时会产生额外的涡流,不仅增加航行阻力,还会在特定航速下引发船体振动,影响船上精密勘测设备的正常工作。另外,这套线型也常作为CFD仿真的标准验证模型,用来校验不同湍流模型、不同网格划分方式下的阻力计算精度,因为其公开的试验数据非常完善,建模时的型值偏差控制在毫米级以内,才能保证仿真结果与试验数据的对标有效性。
