DTMB5415标准船体型线三维结构设计

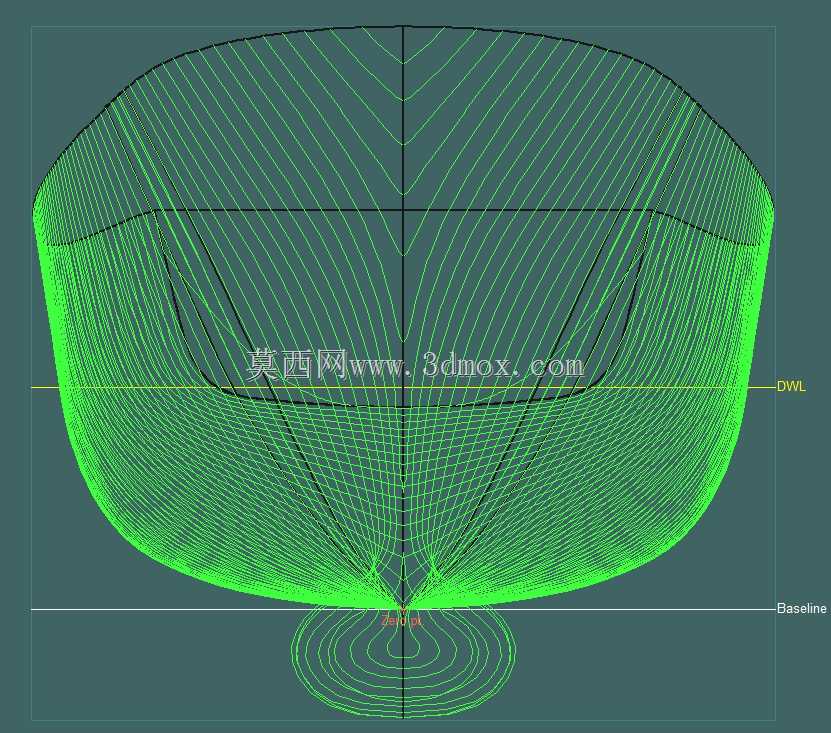

　　在船舶与海洋工程领域，船体型线的设计精度直接决定了船舶航行阶段的阻力表现、操纵稳定性以及耐波性能，DTMB5415作为国际船舶水动力学领域通用的标准校验船型，其三维表面与实体结构的建模质量，是开展各类水动力性能仿真、船型优化迭代、水池试验对标工作的核心基础。不同于民用运输船舶偏向载货空间利用率的型线设计逻辑，该型船的型线设计围绕水面航行状态下的兴波阻力抑制、航行姿态控制展开，从型线图的线框结构可以看到，船体首部采用了适度外飘的前倾设计，这种设计能够在船舶高速航行时有效降低首部上浪概率，同时优化首部流场的压力分布，减少兴波阻力的生成；船体中部采用了接近平行中体的型线过渡，能够保证船体在航行过程中流场的平顺性，避免出现明显的流动分离现象，降低粘压阻力占比；船体尾部的型线则配合螺旋桨的工作流场进行了针对性优化，保证桨盘面处的来流均匀度，提升螺旋桨的推进效率，同时减少尾部伴流不均匀带来的激振问题。

　　从实际工程应用场景来看，该型船的三维模型可直接用于计算流体动力学仿真工作，在开展船舶阻力预报、操纵性水动力导数计算、耐波性运动响应分析时，高精度的型面模型能够保证网格划分阶段的贴体度，减少因型面失真带来的仿真误差，很多高校与科研院所的船舶水动力实验室，都会采用该标准船型作为新算法、新仿真方法的校验基准，通过将仿真结果与公开的水池试验数据对标，验证自身仿真流程的可靠性。除此之外，该模型也可用于船舶设计教学工作，帮助初学者理解船体型线的三向投影对应关系，掌握横剖线、纵剖线、水线三类型线的空间对应逻辑，理解型值点偏移对整体型面光顺性的影响规律。

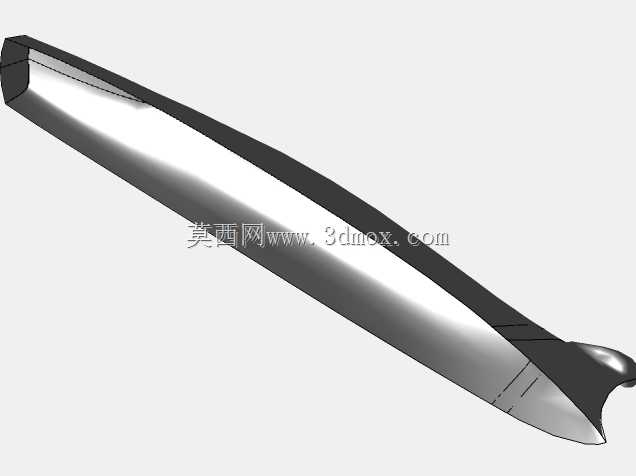

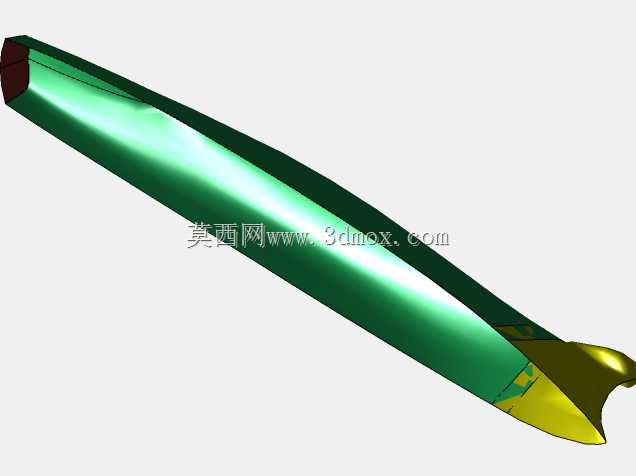

　　在建模思路层面，该型船的三维建模完全遵循船体型线设计的光顺性原则，建模过程中首先基于公开的标准型值表完成各站横剖线的绘制，随后通过纵剖线与设计水线对横剖线的控制点进行反复调整，保证三个方向的型线在相交位置完全贴合，没有出现空间错位，同时对所有型线的曲率变化进行检查，避免出现局部拐点导致的型面不光顺问题，最终生成的船体曲面G1连续，能够满足CFD仿真、有限元结构分析对模型几何精度的要求。模型的实体部分可直接用于后续的船体结构建模工作，设计人员可在该实体表面向内偏移生成船壳板，再添加肋骨、纵桁、舱壁等内部结构，快速完成整船的结构设计框架搭建。

　　从尺寸边界来看，该型船的水线长度、最大宽度、吃水深度的参数匹配完全符合标准校验船型的比例要求，在开展水池试验模型加工时，可直接按照固定缩比对模型进行缩放，不需要额外调整型线比例，能够保证试验模型与实船的几何相似性，避免因几何失真导致的试验数据偏差。在实际的船舶设计项目中，很多新型水面船舶的型线设计初期，都会参考该型船的型线特征进行母型改造，通过调整型线的局部参数来匹配设计航速、排水量的要求，大幅缩短前期型线设计的迭代周期。需要注意的是，在使用该模型开展不同工况的仿真计算时，需要根据计算工况的雷诺数、傅汝德数要求对模型的边界层网格划分策略进行调整，保证近壁面y+值符合对应的湍流模型要求，才能获得准确的水动力计算结果；如果用于结构有限元分析，则需要对模型的局部小特征进行适当简化，避免出现网格质量过低的问题，提升计算效率。
