碳纤维竞赛专用高效车身结构设计

　　这款碳纤维车身结构的设计，核心服务于全国效率挑战赛的参赛车辆需求，从工程落地的角度，完全围绕赛事场景下的低能耗、高气动效率目标展开。首先从应用场景来看，这类参赛车辆的运行工况集中在封闭铺装赛道的定速巡航、加减速循环测试环节，全程没有复杂越野路况，也不需要兼顾日常道路行驶的通过性要求，因此设计阶段可以完全把气动减阻、结构轻量化放在优先级最高的位置，不需要为了家用车的空间、离地间隙、碰撞兼容要求做妥协。

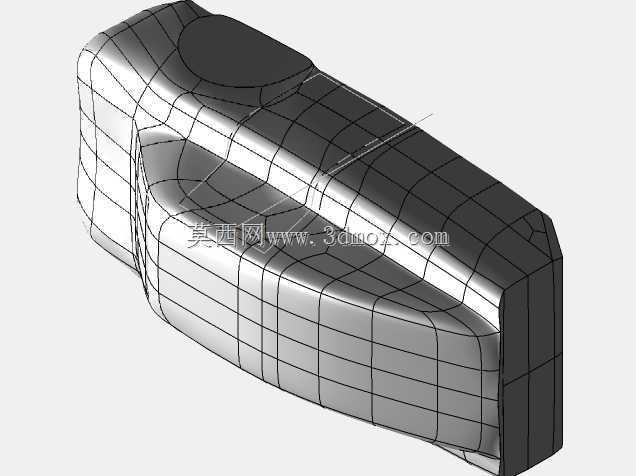

　　从实际用途出发，这个车身是参赛车辆的核心承载外覆盖件，同时承担着整合驾驶舱空间、梳理整车气流、保护内部动力与传动组件的作用，和传统量产车的车身不同，它不需要预留大量的安装支架来兼容内饰、娱乐系统、附属用电设备的安装，所有的结构边界都围绕赛事规则内的最小尺寸要求来设定。设计思路上，首先确定的是整车的气动轮廓，通过连续的曲率过渡来避免车身表面出现气流分离区，图中可见的网格线是曲面建模阶段的曲率检查线，用来保证每一块曲面的G2连续性，避免局部曲面突变带来的压差阻力。

　　材料选择上全程采用碳纤维复合材料，相比传统的玻璃钢或者钢制车身，碳纤维的比强度可以达到普通钢材的5倍以上，在满足同等结构刚度的前提下，壁厚可以控制在1.2mm到1.8mm之间，整体车身重量能控制在12kg以内，这对于效率挑战赛的车辆来说，每降低1kg重量，在循环工况下的能耗就能降低接近2%，收益非常明显。结构设计上没有采用传统量产车的冲压焊接拼接结构，而是采用整体式的壳体承载思路，车身侧面的曲面过渡同时承担着纵向加强筋的作用，不需要额外在内部加装加强梁，就能满足赛事规则要求的1.5倍整车重量加载下的形变量不超过2mm的要求。

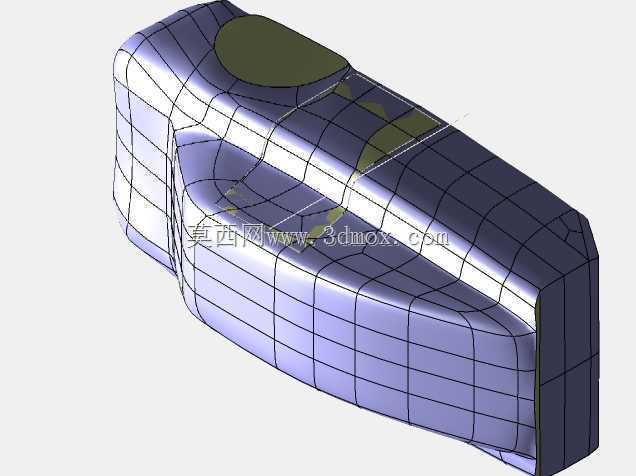

　　外形尺寸方面，整车长度控制在2800mm，宽度控制在1200mm，高度控制在1000mm，完全贴合赛事规则对参赛车辆的尺寸边界要求，安装边界上，车身底部预留了和底盘管式车架连接的12个M6安装孔位，孔位的位置公差控制在±0.2mm以内，保证和底盘装配的时候不需要额外修配。车身顶部的两个深色区域是预留的太阳能电池板安装位，尺寸刚好匹配赛事指定的单晶硅电池板的安装尺寸，安装位做了下沉2mm的凹槽设计，电池板安装完成后和车身表面完全齐平，不会额外凸起带来气动阻力。

　　驾驶舱区域的曲面做了内收设计，刚好可以容纳单名驾驶员的乘坐空间，座椅安装位的位置经过反复调整，保证驾驶员的坐姿处于整车重心的中心位置，避免车辆在加减速的时候出现轴荷偏移过大的问题。车身前部的收缩造型是为了梳理车头来流，让气流可以平顺地流向车身两侧和顶部，避免车头正压区过大带来的迎风阻力，车身后部做了缓慢的收窄设计，用来延迟尾部气流的分离，降低尾部的负压区面积，这部分的曲面经过了多轮的CFD仿真验证，在40km/h的巡航速度下，整车的风阻系数可以控制在0.12以内，远低于普通量产车0.3左右的风阻水平。

　　从建模的工程细节来看，所有的曲面都做了拔模角度处理，脱模角度控制在3度以上，方便后续采用真空导入工艺制作碳纤维成品的时候顺利脱模，车身的所有边缘都做了R5的圆角过渡，避免碳纤维铺层的时候在锐角位置出现纤维架桥的问题，影响成品的结构强度。车身侧面没有设计传统的外后视镜安装位，后续会采用内置的电子后视镜来减少凸起部件的阻力，车门位置采用整体式的上翻设计，铰链安装位在车身前部的顶部，预留的安装面平整度控制在0.1mm以内，保证车门关闭后和车身的缝隙均匀，不会出现气流泄漏的问题。

　　另外在设计过程中也考虑了实际制作的工艺性，整个车身被拆分成上下两个主壳体，拆分线位于车身侧面最大轮廓线的位置，这样两个壳体都可以采用单模制作，不需要制作复杂的对合模具，能大幅降低制作成本和周期，两个壳体的连接位置预留了5mm宽的粘接法兰，粘接后在法兰内侧加装碳纤维加强片，保证连接位置的强度和主体结构一致。车身内部预留了电池、电机控制器的安装空间，安装点的位置都做了局部加厚处理，加厚区域的壁厚达到3mm，避免设备安装位置出现应力集中导致的壳体开裂问题。
