轴机构用剖分式带安装法兰轴瓦结构

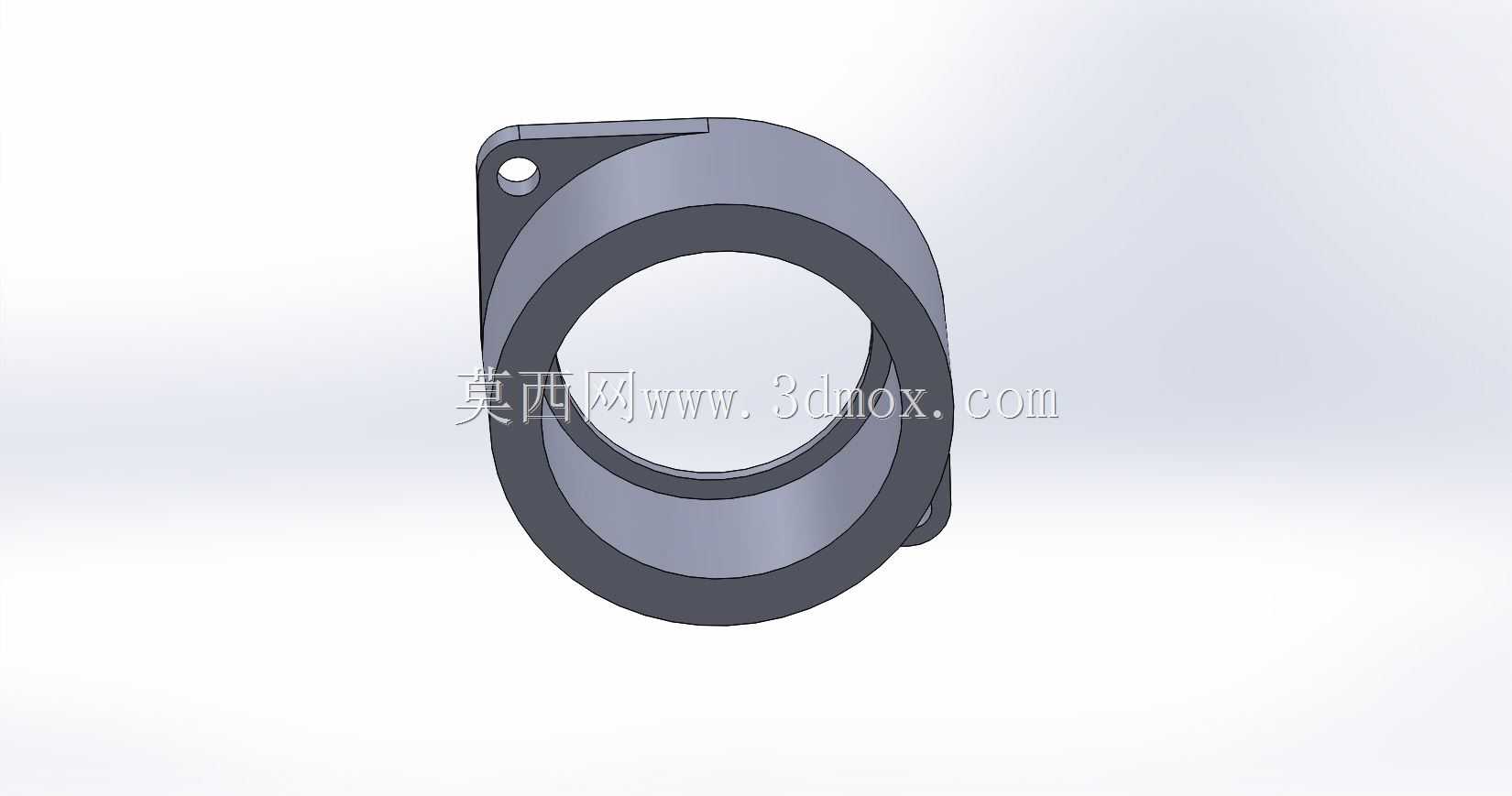

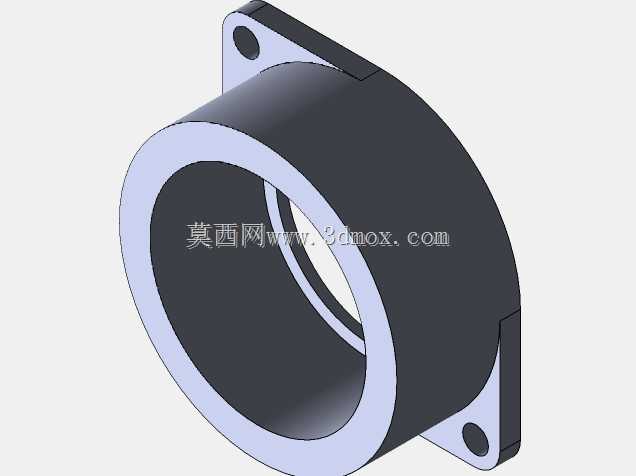

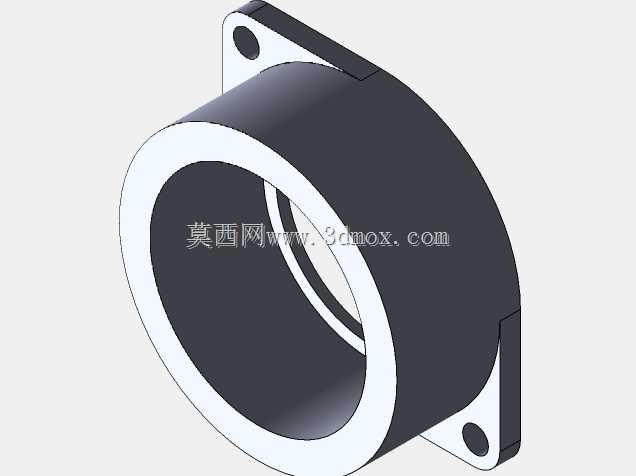

这款轴瓦是滑动轴承的核心接触部件，主要应用在中低速重载的轴系支撑场景中，在汽车动力传动舱、航空机载设备传动节点、海事船舶甲板传动机构这类对径向支撑稳定性要求较高的工况下都能适配。和常规滚动轴承不同，轴瓦依靠面接触承载轴颈的径向载荷，能承受更大的冲击载荷，同时运行过程中阻尼特性更好，能有效吸收轴系运转产生的振动，降低传动系统的噪音传递。从结构设计来看，这款轴瓦采用了带单侧安装法兰的剖分式结构思路，法兰端预留了两个安装定位孔，安装时可以直接通过螺栓将轴瓦固定在轴承座的安装端面，不需要额外设计轴向定位挡圈，既简化了轴承座的加工工序，也能避免轴瓦在轴系运转过程中出现轴向窜动。轴瓦的主体为半环形包容结构，内孔工作面为光滑圆弧面，和轴颈的接触包角接近180度，能保证载荷均匀分布在接触面上，不会出现局部应力集中导致的异常磨损。设计过程中特意将法兰端和瓦体做了一体化过渡，过渡位置做了圆角处理，避免安装紧固时应力集中导致瓦体出现裂纹，瓦体的外壁厚度经过载荷校核，在满足径向承载刚度的前提下尽可能控制壁厚，减少整体安装占用的空间。安装边界方面，轴瓦的轴向长度和内孔直径的比例控制在1:1.2左右，既保证足够的接触支撑面积，也不会因为过长导致轴系挠曲变形时出现边缘卡滞的问题，法兰端的安装孔中心距和瓦体外径保持固定比例，适配常规标准轴承座的安装孔位，不需要对现有安装基座做二次改造就能直接替换使用。实际使用时，轴瓦内孔和轴颈之间需要预留合适的配合间隙，保证润滑油能在接触面形成稳定的油膜，减少运转过程中的摩擦损耗，瓦体的外壁和轴承座内孔采用过渡配合，保证装配后瓦体不会随轴颈同步转动，同时也方便后期磨损后的拆卸更换。这类轴瓦在设备维护场景中优势明显，当轴瓦工作面出现磨损超差时，不需要拆解整个轴系的传动连接，只需要松开法兰端的紧固螺栓就能完成轴瓦的更换，大幅缩短设备停机维护的时间，尤其适合海事船舶、航空地面设备这类不允许长时间停机的作业场景。
