2模数直齿圆柱小齿轮传动结构设计

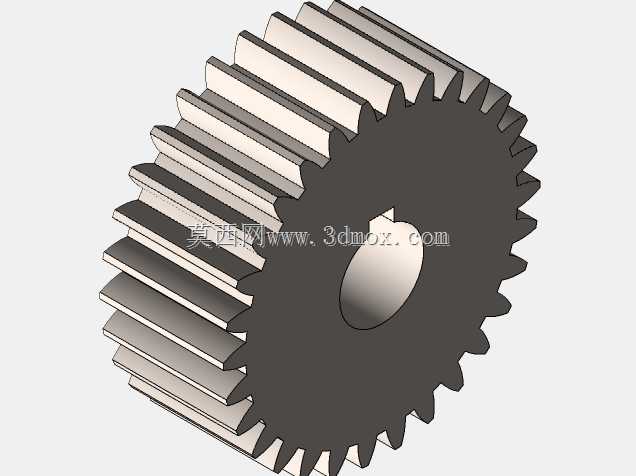

这款2模数直齿圆柱小齿轮，主要适配中小载荷的定轴传动场景，常见于小型输送线的动力传递单元、台式工装的进给机构、轻工设备的同步传动组，也可作为非标自动化设备里的传动级补位零件，在传动链中承担转速匹配、扭矩传递的核心作用，和配对大齿轮啮合时可实现固定传动比的动力输出，适合转速不超过1500rpm、冲击载荷较小的工况，能保证传动过程中无轴向分力，支撑结构设计更简便。从结构特性来看，该齿轮采用标准渐开线齿形，齿向为直齿，中心设置带键槽的安装孔，可通过平键与传动轴实现周向固定，避免传动过程中出现轮毂与轴的相对滑动，轮毂端面与轴肩贴合即可完成轴向定位，无需额外设计复杂的轴向锁紧结构，安装边界紧凑，径向尺寸适配常规的小型轴承座安装空间，轴向厚度可匹配对应宽度的传动啮合宽度要求，不会出现齿面偏载的问题。建模过程中，首先选定SOLIDWORKS作为建模工具，先在前视基准面绘制齿顶圆、分度圆、齿根圆三个基准圆，通过渐开线方程生成单齿齿廓曲线，对齿廓进行圆周阵列得到全部轮齿的截面轮廓，再拉伸凸台生成齿轮的基体实体，之后在中心位置切除出安装通孔，在孔壁对应位置切除出标准平键的键槽结构，最后对齿顶棱边、孔口棱边做0.2mm的倒角处理，消除加工锐边，避免装配时刮伤配合零件。设计时优先考虑了加工工艺性，直齿结构可采用滚齿机一次加工成型，无需专用的斜齿加工工装，键槽尺寸符合通用平键标准，可直接采购标准平键完成装配，不需要定制特殊连接件。齿面参数按照标准模数设计，啮合侧隙控制在合理范围，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现卡齿、运转发热的问题，实际装配时只需保证两齿轮的中心距符合分度圆相切的尺寸要求，即可实现顺畅啮合，日常维护时只需定期在齿面涂抹润滑脂，就能降低齿面磨损，延长零件使用寿命。这类小齿轮在非标设备改造场景中使用率很高，很多老旧小型设备的传动齿轮磨损后，可直接参照该结构参数替换加工，不需要重新设计整套传动系统，能大幅缩短设备维修的周期，降低改造成本。建模过程中所有特征均采用参数化驱动，后续如果需要调整齿数、孔径、键槽尺寸，只需修改对应草图的参数值即可快速生成新的零件模型，不需要重复绘制齿廓，能提升同系列齿轮的设计效率。
