便携式氧气含量检测手持设备结构设计

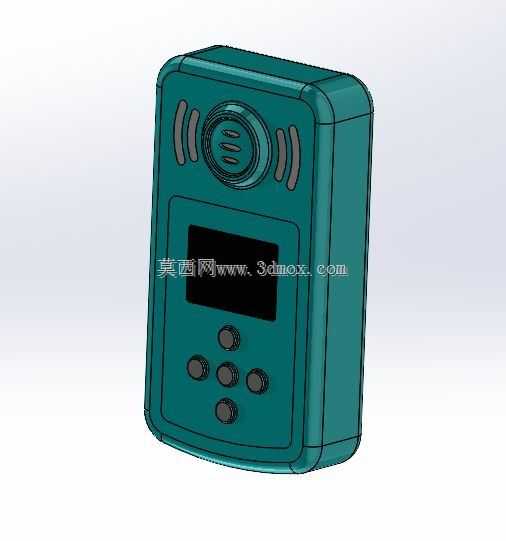

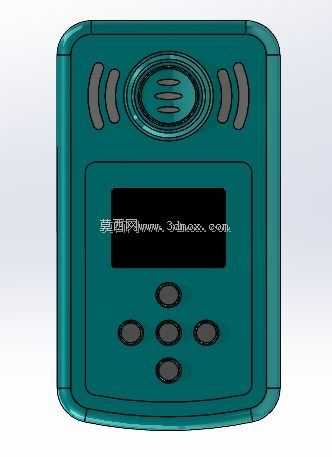

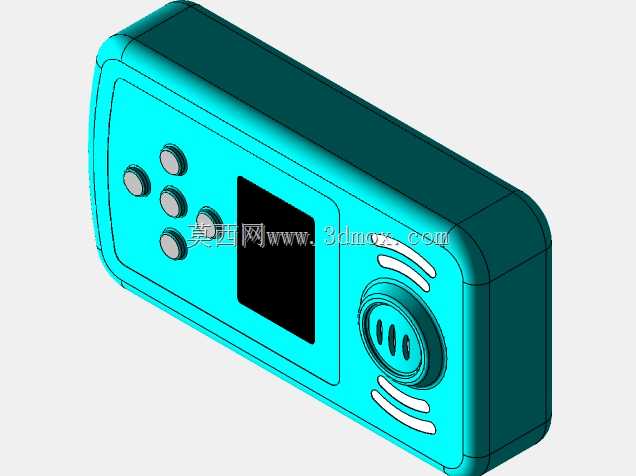

　　设备正面上方集成了声光报警模组，中间区域是点阵式显示屏安装位，下方排布六枚物理操作按键，按键采用凸起的圆形硅胶材质，戴工业防护手套操作时也能准确按压，不会出现误触的情况，按键的触发行程设置为1.2mm，按压时有清晰的反馈手感，适合在嘈杂的作业环境下通过触感确认操作是否生效。设备顶部的传感模组安装位做了凸起的防护围边，避免设备意外跌落时传感器探测面直接接触地面造成损坏，围边上开有对称的进气格栅，保证环境空气能够顺畅流通到传感元件表面，不会因为壳体遮挡导致检测数值出现滞后。这款手持氧气检测设备的结构设计，首先围绕受限空间作业的实际使用场景展开，在市政井下作业、化工装置巡检、密闭舱室维护这类场景中，作业人员需要随身携带设备持续监测环境氧浓度，设备不能有突出的尖锐棱角，避免勾挂工作服或者安全绳，整体采用圆角过渡的长方体造型，单手握持时的贴合度经过反复调整，壳体边缘做了1.5mm的圆弧倒角，长时间握持不会硌手，设备整体重量控制在200g以内，挂在工作服胸前口袋或者安全腰带上不会产生明显的坠感。

　　两侧的出声孔采用错位排布的开槽设计，既保证报警蜂鸣器的声音能够有效传出，又能阻挡外界的粉尘、飞溅液体直接进入设备内部，配合壳体接缝处的硅胶密封圈，整体能够达到工业现场常用的IP54防护等级，应对日常巡检过程中的淋水、粉尘环境完全足够。内部结构设计上，电路板采用分层堆叠的固定方式，主控制板与传感驱动板之间通过板对板连接器连接，省去了冗余的飞线，减少装配工序的同时也降低了设备受震动时出现接触不良的概率，电池仓设置在设备背部，采用可拆卸的卡扣式仓盖，更换电池不需要额外工具，仓盖与壳体之间设置了密封胶条，避免电池触点受潮氧化。

　　设备的安装边界充分考虑了配套附件的适配，背部预留了挂绳孔与背夹安装位，背夹采用弹性不锈钢片材质，能够夹持在厚度3mm以内的工作服布料、安全带上，不会轻易脱落，挂绳孔的位置做了局部壁厚加强，能够承受5kg以上的拉力，避免设备意外坠落。从功能实现的结构匹配来看，显示屏安装位做了下沉式设计，表面覆盖透明PC防护镜片，镜片与壳体之间用双面泡棉胶密封，既可以防止屏幕被尖锐物体划伤，也能避免外界液体渗入屏幕下方影响显示效果，报警灯的导光件采用半透明PC材质，均匀扩散LED光源的光线，在强光环境下也能清晰看到报警闪烁信号。设备底部预留了充电接口的安装位，接口处设置了软胶防尘塞，不充电时将防尘塞塞入接口，可以阻挡粉尘进入接口造成接触不良。

　　整个壳体的壁厚设置为2.2mm，采用ABS+PC混合材质注塑，兼顾结构强度与抗摔性能，1.2米高度自由跌落到水泥地面时，壳体不会出现开裂，内部元器件也不会因为冲击出现移位或者损坏，完全满足工业现场手持设备的抗跌落要求。在结构细节处理上，所有内部的螺丝柱都做了加强筋连接，避免螺丝锁附时出现柱体开裂的情况，按键与壳体之间的间隙控制在0.3mm，既保证按键能够顺畅活动，又不会让大颗粒的粉尘从间隙进入设备内部，电池仓内设置了电池防反装的凸台，电池装反时无法完全放入仓内，从结构上避免反装造成的电路损坏。
