船用不锈钢双柱护柱结构设计

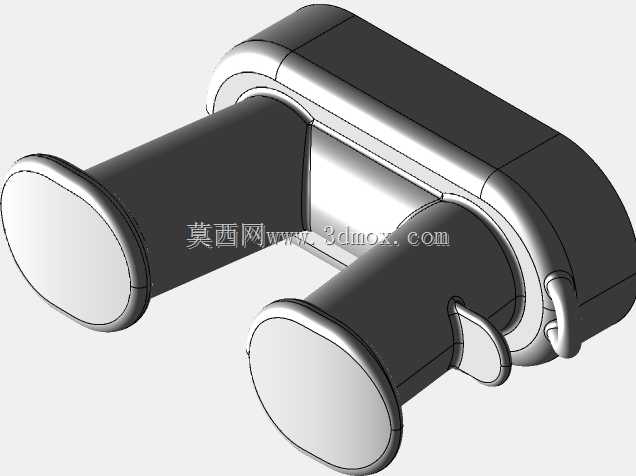

　　这款不锈钢护柱主要面向船舶甲板系泊、舷侧防护场景设计，日常作业中可承担缆绳系固、靠泊缓冲、舷边人员防护的多重作用，区别于常规单柱系缆桩，双柱并行的结构形式能在有限甲板安装空间内，同时满足两根不同走向缆绳的系固需求，避免多缆交叉摩擦带来的缆绳磨损问题，也能在人员靠近舷边作业时形成物理防护边界，降低人员意外跌落的风险。从结构设计逻辑来看，主体采用一体化弯折成型的顶部连接座，将两根平行柱体的上端刚性连接，避免单柱受侧向拉力时出现根部应力集中的问题，柱体端部做了圆弧卷边处理，一方面消除尖锐棱边对缆绳外层的切割损伤，另一方面也能避免人员磕碰时造成划伤，柱体侧面设置的小型挂耳可用于临时挂置作业工具、系挂安全绳挂点，适配甲板上零散的临时作业需求。

　　安装边界方面，柱体底部采用平贴式安装法兰，可直接焊接固定在甲板预埋的加强钢板上，不需要在甲板上开深孔，适配多数中小型船舶甲板的结构强度，柱体向外伸出的长度经过测算，既能够留出足够的缆绳缠绕空间，也不会超出舷侧外板过多，避免靠泊时与码头构件发生剐蹭，两柱之间的间距控制在常规化纤缆绳直径的3倍左右，既方便缆绳快速套入，也不会因为间距过大导致缆绳在受力时从柱间滑脱。材质选用316不锈钢，适配海洋高盐高湿的使用环境，表面做拉丝处理，减少海水附着后的盐析残留，降低日常维护的工作量。

　　结构建模过程中，对柱体与顶部连接座的过渡位置做了大圆角处理，分散系缆时的拉力载荷，避免应力集中导致的焊缝开裂问题，挂耳与柱体的连接位置做了局部加厚，保证挂点承受1kN以内的临时拉力时不会出现变形。实际使用场景中，这类护柱常布置在游艇、作业小艇的舷侧位置，除了系泊功能外，也可作为舷边栏杆的支撑固定点，搭配横杆即可形成连续的舷边防护栏，不需要额外加装独立的栏杆立柱，减少甲板上的构件数量，优化甲板空间利用率。柱体的直径选型参考了常规10吨级以下小艇的系缆拉力需求，柱体壁厚满足侧向拉力下的挠度要求，在额定系缆拉力下柱体变形量控制在1mm以内，不会出现永久变形。

　　建模时对安装法兰的螺栓孔位置做了通用化适配，可匹配多数船用标准系缆桩的安装孔距，方便旧船改造时直接替换原有老旧护柱，不需要重新在甲板上开孔焊接，降低改造施工的工作量。顶部连接座的弧形顶面设计，可避免雨水、海水在表面积聚，减少积水造成的腐蚀隐患，连接座与柱体的焊缝位置做了打磨平滑处理，避免焊缝位置残留污渍造成局部腐蚀。
