农用轮式拖拉机前置装载作业设备

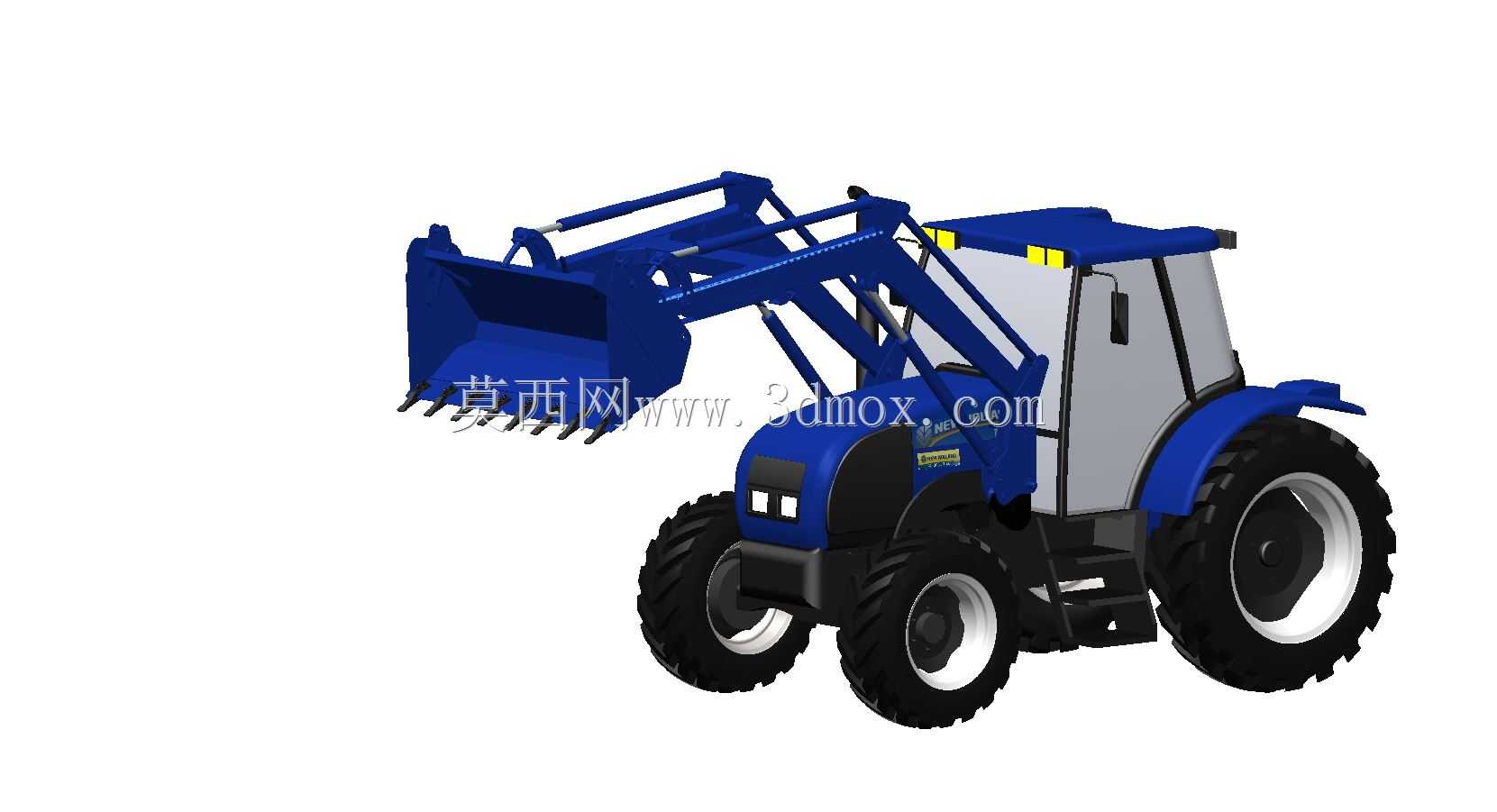

　　这套轮式拖拉机前置装载装置的三维结构，围绕农场、小型工地、物料堆场里的短距离转运与轻量铲装作业展开。整机以成熟农用轮式拖拉机底盘为承载基础，在保留拖拉机原有行走、转向、驾驶室操作功能的前提下，于车头位置加装举升臂架与铲斗总成，不需要对底盘主体结构做破坏性改动，就能让普通农用拖拉机拓展出装载、举升、轻度推平作业能力，在中小规模种植场、畜牧园区、乡村基建现场里，一台设备即可兼顾田间转运、厩肥清理、砂石上料、农具搬运等多类任务，不用单独采购专用装载机，大幅降低零散作业场景的设备投入成本。

　　从结构布局来看，前置工作装置主要由铲斗、左右平行布置的举升动臂、动臂铰接支座、液压举升油缸、铲斗翻转油缸以及连接车架的安装横梁组成。动臂根部通过铰接座固定在拖拉机前车架与前桥附近的加强安装位，安装点位避开了原车散热器、前配重悬挂、转向拉杆的运动边界，加装时不需要改动原车散热风道与转向系统的原有行程。两根举升油缸分别布置在左右动臂内侧，油缸下端铰接在底盘前部的加强支架上，上端铰接在动臂中段位置，油缸伸出时推动动臂绕根部铰点向上回转，带动前端铲斗完成举升动作；铲斗与动臂前端通过铰接轴连接，翻转油缸一端连在动臂中部摇臂结构上，另一端通过连杆机构驱动铲斗绕前端铰点翻转，实现收斗、卸料的动作，整套连杆机构的铰点位置经过匹配，在动臂全行程举升过程中，铲斗可以保持近似平移的姿态，减少物料在举升途中撒漏的概率。

　　底盘部分沿用农用拖拉机的经典布局：后轮为大直径低压农用轮胎，轮距宽、接地比压低，在松软农田、泥泞场地里不容易陷车；前轮为小直径转向轮，配合原车液压转向系统，转弯半径适配乡村狭窄田埂与堆场通道。驾驶室采用框架式结构，透明围护覆盖操作视野区域，前置装载臂的举升轨迹完全处在驾驶员前方可视范围内，作业时不需要频繁侧身观察铲斗位置，对位料堆、卸料点的操作效率更高。车身侧面保留了拖拉机原车的动力舱轮廓，发动机、散热系统、传动系统的维护空间没有被前置装置遮挡，日常保养时可以正常打开机罩完成滤芯更换、油水检查等操作。

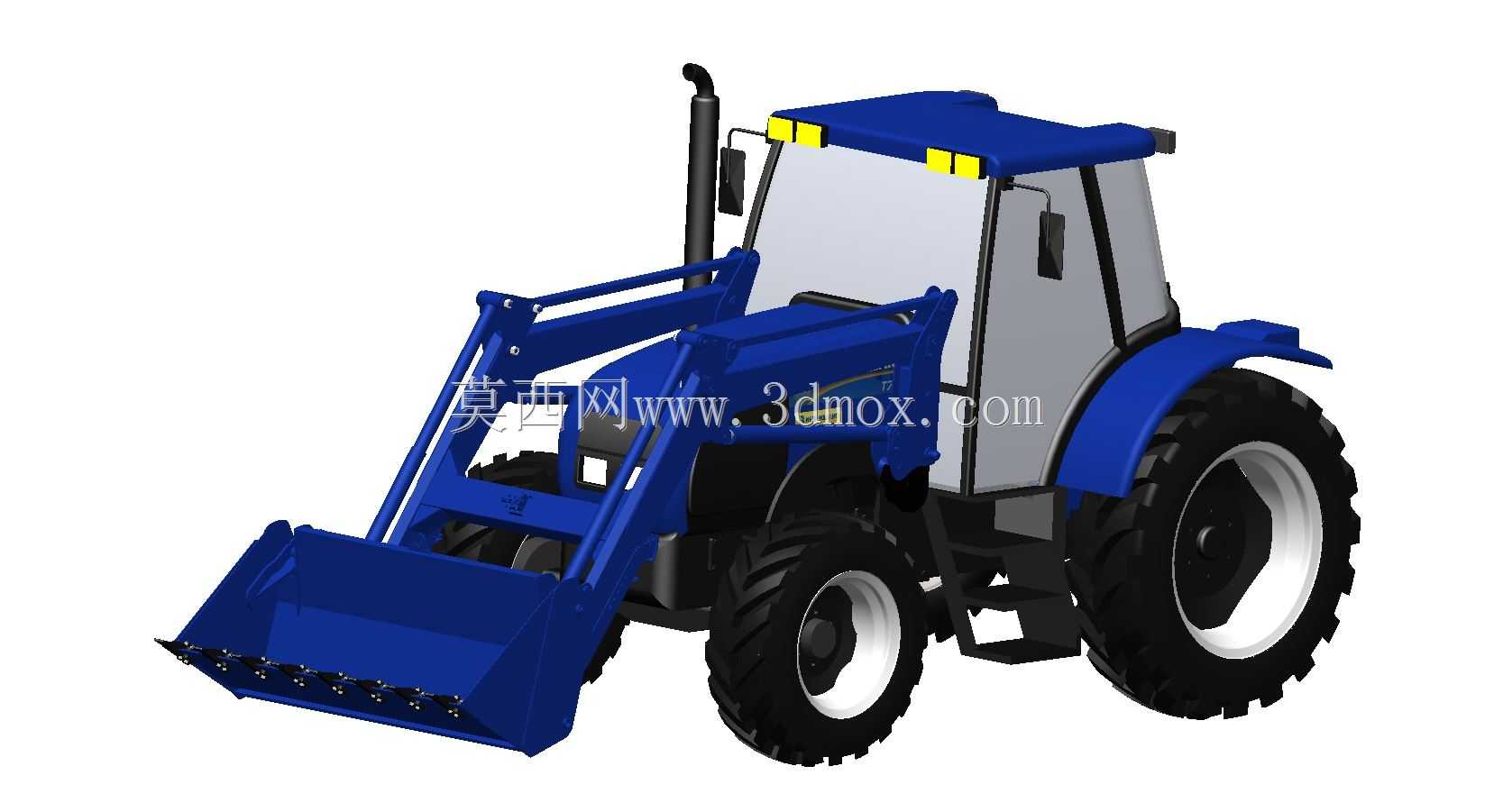

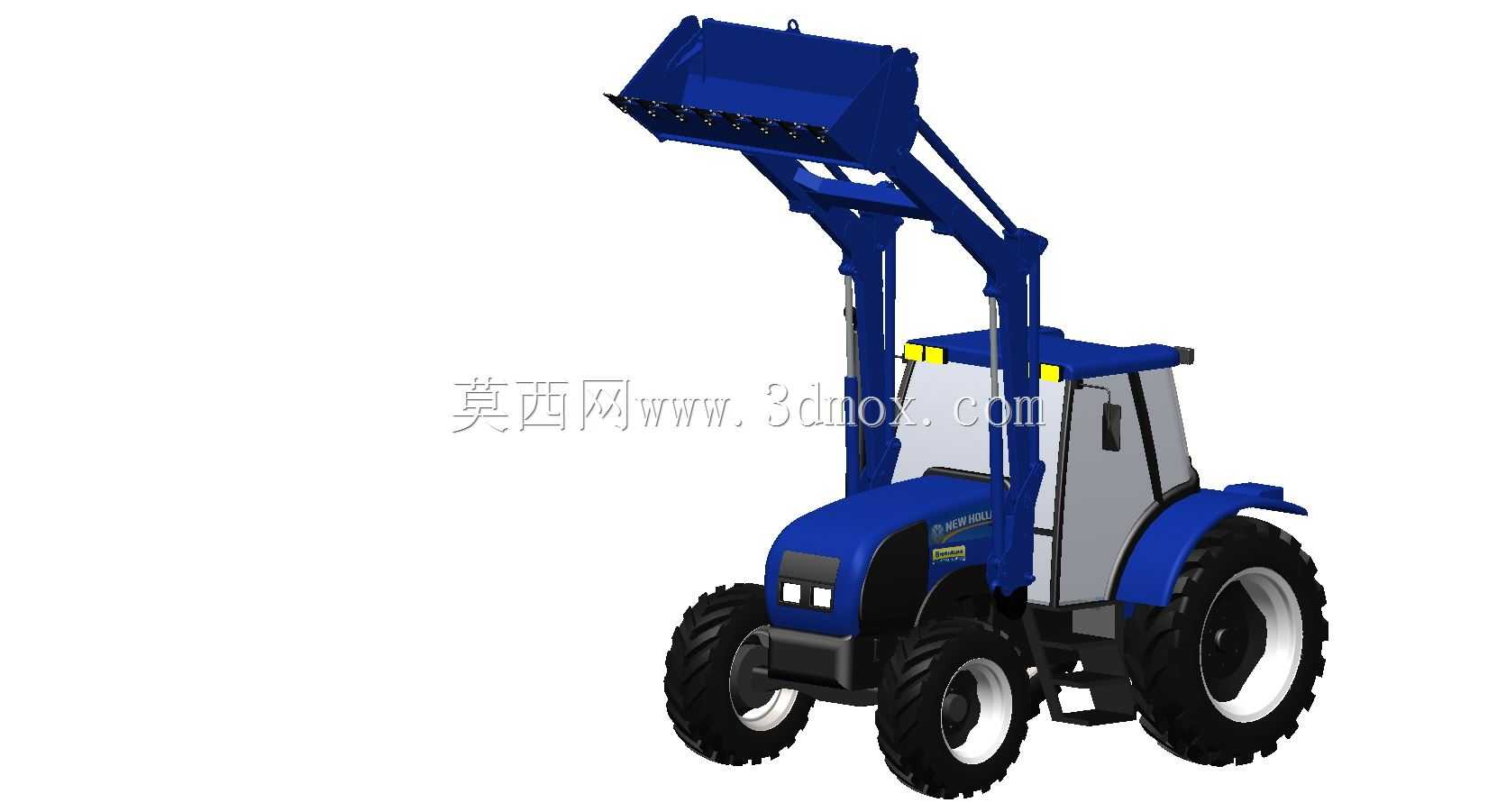

　　在外形与安装边界的设计考量上，整套前置工作装置在完全收斗、动臂落至最低位置时，铲斗前沿向前探出的距离控制在原车前部安全距离内，整机总长不会超出乡村常用道路的通行限界，转场行驶时铲斗可以收至贴近地面的运输姿态，不会遮挡前照灯的照射范围，也不会让整车重心过度前移影响行驶转向稳定性。动臂举升到最高卸料位置时，铲斗铰点的高度满足向普通农用运输车、小型砂浆搅拌机料斗卸料的高度需求，不需要额外垫高作业面。左右动臂的外侧宽度与拖拉机前轮轮距匹配，铲斗宽度略大于车身总宽，铲取物料时可以一次性覆盖前轮的碾压轨迹，不会出现轮胎碾散料堆、需要反复整理的情况。

　　结构细节上，所有铰接点位都预留了销轴拆装与润滑脂加注的操作空间，动臂、铲斗的板材拼接位置对应受力载荷分布做了加厚处理，铲斗切削刃边缘采用耐磨结构设计，铲取砂石、厩肥、散装粮食时可以抵抗物料的磨损与冲击。液压管路沿动臂内侧与车架侧面排布，管路走向避开了动臂回转的干涉区域，两端接头位置预留了拆装扳手的操作空间，后期维护更换密封件时不需要大面积拆解臂架结构。整车配重匹配上，前置装载装置带来的前部载荷通过前桥与原车后部配重平衡，重载举升时后轮仍然保留足够的抓地力，不会出现转向轮附着力不足、车头翘动的问题，适配轻中度装载作业的载荷需求。
