船用甲板折臂式起重升降吊机结构

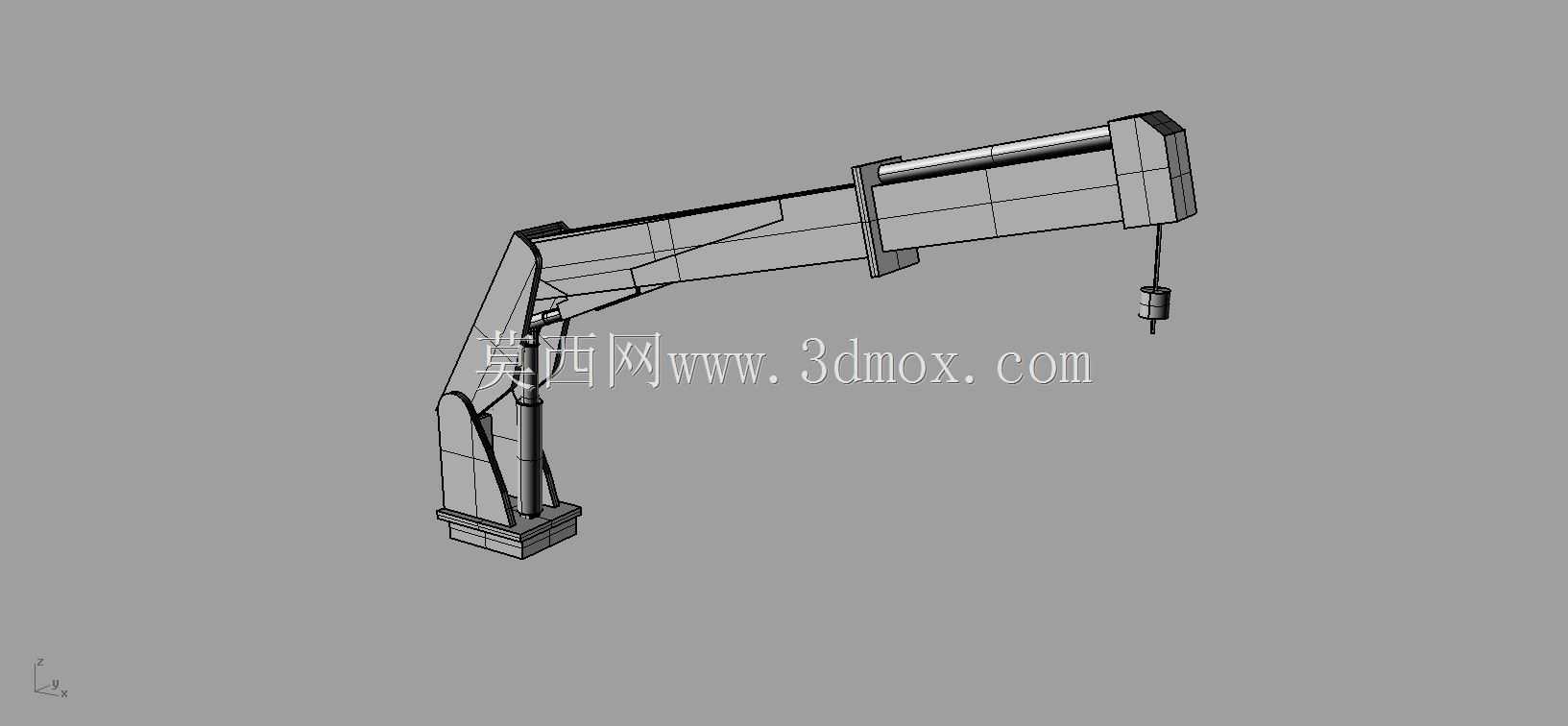

这款船用甲板起重设备的三维结构，核心围绕近海及内河船舶甲板作业的实际工况展开设计，区别于陆用起重设备，整套机构的安装基准完全贴合船舶甲板的焊接基座特性，底座采用方形法兰式连接结构，安装时直接与甲板预埋的加强筋板焊接固定，无需额外搭建混凝土基础，安装边界充分考虑甲板下方舱室的管线排布，底座总高度控制在不穿透甲板主加强层的范围内，避免破坏船体主结构强度。

从功能特性来看，该设备采用多节折臂式结构设计，第一节臂与底座回转支承连接，可实现360度全回转作业，覆盖甲板周边的货物装卸、物资转运、网具收放等作业场景，第二节臂采用内嵌式伸缩结构，臂架内部排布液压油缸与滑轮组，伸缩行程可根据作业半径灵活调整，末端配置吊钩组件与防摆导向架，可在船舶横摇±5度、纵摇±2度的工况下保持吊重的相对稳定，减少海上作业时的货物晃动风险。臂架的截面采用变截面箱型结构，靠近回转底座的臂段截面尺寸更大，向臂端逐步收窄，在保证整体结构强度的前提下尽可能降低臂架自重，减少对船舶稳性的影响。

设计过程中优先考虑船用环境的腐蚀防护需求，所有结构件的连接位置均预留了防腐涂装的作业间隙，铰接点采用不锈钢衬套配合密封端盖，避免海水盐雾进入铰接缝隙造成锈蚀卡滞。液压管路沿臂架内侧的走线槽排布，所有管路接头均采用船用标准法兰连接，防止船舶航行振动造成管路松动漏油。整套设备的重心高度经过反复核算，在臂架完全收回、吊钩固定的停泊状态下，整机重心落在底座安装面的中心范围内，不会对船舶的航行稳性造成额外负担。

实际作业场景中，该设备可覆盖船舶舷侧的物资补给、甲板上的货物移位、小型船用设备的吊装检修等工作，额定起重量随作业半径变化，最小作业半径下可满足甲板重型配件的吊装需求，最大作业半径下可覆盖舷侧外的靠泊补给作业。臂架折叠收回后整体轮廓贴合甲板边缘布置，不会占用甲板中部的通行与作业空间，收回状态下臂架的最高高度低于船舶上层建筑的最低层高，避免船舶靠港、过闸时发生碰撞干涉。

从结构建模的细节来看，臂架的每一段铰接位置都还原了实际的销轴连接结构、限位挡块与润滑注油口，回转底座部分还原了回转支承的安装孔位、液压马达的安装接口以及底座与甲板连接的焊接坡口结构，末端吊钩组件包含了滑轮组、吊钩防脱卡、吊重传感器安装位等细节，完全匹配实际生产加工的结构要求，可直接用于结构受力校核、安装干涉检查以及船级社送审的结构示意参考。针对船用作业的特殊需求，臂架侧面还预留了工作灯、警示标识的安装位，底座侧面预留了液压泵站、操作阀组的安装空间，整套设备的所有外接接口都集中在底座一侧，方便与船舶的液压系统、电气系统对接，减少现场安装的布线布管工作量。
