小型反铲挖掘臂挂载作业装置

　　这套小型反铲挖掘装置以独立作业臂、座椅操控台、挂载机架和液压执行件为核心，适用于轻型土方作业、庭院改造、农田沟渠开挖、苗圃移栽、市政边角维护以及小型装载机、拖拉机后端附属作业等场景。相比整机式挖掘机，它更强调挂载灵活性和空间利用率，能够在狭窄场地中完成浅沟开挖、散料清理、建筑垃圾归集和坡面修整等工作。

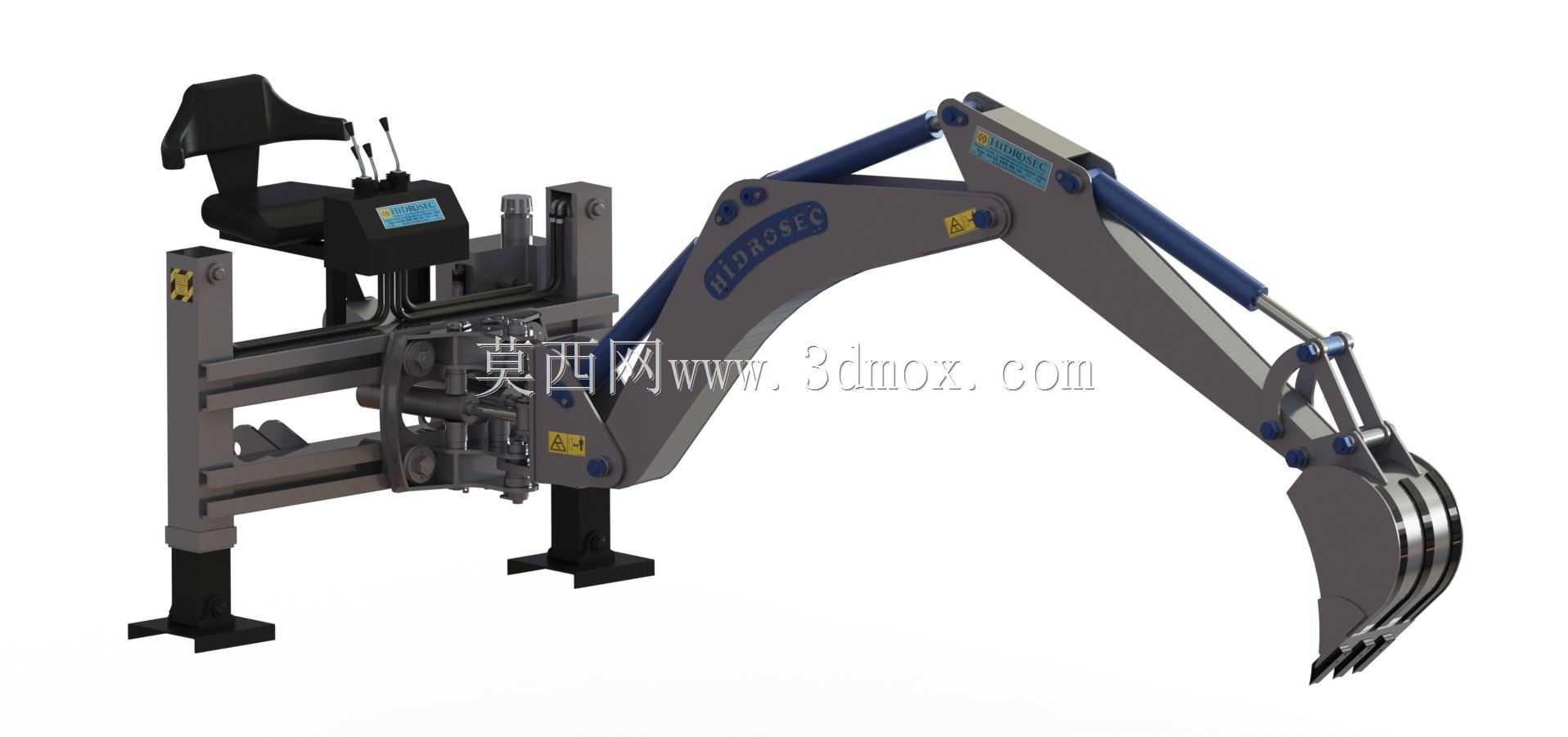

　　从结构布置看，装置左侧为操作人员座椅和操纵区域，右侧通过回转或摆动连接动臂、斗杆和铲斗。座椅下方及后方形成支撑框架，框架两侧设置竖向支腿，作业时支腿落地，用来抵消铲斗挖掘时产生的倾覆力矩；运输或转场时则可收起支腿，减少与地面的干涉。机架主体采用箱型与型材组合思路，既保留足够的抗弯截面，也控制整体重量，适合挂接在承载能力有限的小型动力平台上。

　　工作装置采用典型反铲连杆形式。动臂承担主要举升和外伸任务，外形呈弯曲箱式结构，可在收回时贴近机身，在伸出时获得较大作业半径。斗杆连接动臂与铲斗，负责调整切削位置和挖掘深度。铲斗通过摇杆、连杆与斗杆油缸形成铰接受力系统，挖掘时斗齿先切入土壤，随后斗杆收合、铲斗翻转，物料被卷入斗内；卸料时通过铲斗油缸快速翻转，实现散土排空。各铰接点均以销轴为回转中心，设计时需要重点关注轴套间隙、润滑路径和端面限位，避免在偏载工况下出现卡滞或异常磨损。

　　液压元件沿臂体侧面布置，蓝色缸筒与灰色结构件形成清晰区分。动臂油缸主要控制臂架升降，斗杆油缸控制收斗与伸斗，铲斗油缸控制斗体翻转。油缸两端铰接位置需要兼顾力臂和运动包络：若铰点过于靠近回转中心，虽然结构紧凑，但推力需求会增大；若铰点外移过多，又可能导致油缸在极限姿态下与臂板干涉。建模时应逐段检查油缸全伸、全缩状态，确认缸筒、活塞杆、销轴和管路之间保留安全间隙。

　　实际用途上，这类装置并不追求大型挖掘机的重载采掘能力，而是面向小范围、低破坏、频繁转移的作业任务。在农村水利维护中，它可以沿田埂开挖浅渠；在园林施工中，可用于树穴开挖和地形整理；在厂区或社区维修中，可处理管道铺设前的局部土方；在小型工程队中，也可作为附属属具配合主机完成多点作业。由于作业半径和整机宽度较小，它对道路、围墙、绿化带等周边环境的适应性更强。

　　设计思路上，装置优先保证受力路径直接、维护点可达、操作视野开阔。座椅靠近臂架根部，操纵杆布置在操作人员手边，便于同时观察铲斗齿尖和支腿接地状态。机架后部需要与主机挂接点匹配，安装边界包括挂接销孔高度、前后连接跨距、液压油路接口位置以及座椅与臂架之间的安全距离。若用于固定平台，还要校核底脚螺栓位置和支撑梁宽度；若用于移动挂载，则需确认装置在运输状态下的最低点、后悬长度和转向间隙。

　　外形尺寸方面，模型呈现出长臂前伸、机身紧凑的比例特征。臂架完全展开时，铲斗可向前下方达到较远作业位置；完全折叠后，斗杆和铲斗回收至机架前方，便于通过狭窄通道。支腿向下展开后形成稳定支撑面，其横向跨距和接地块面积直接影响侧向挖掘稳定性。三维结构设计中，应围绕动臂根部销轴、斗杆铰接板、铲斗连杆三角区和支腿连接法兰进行局部加强，这些位置在挖掘阻力突变时应力集中明显。

　　外形处理上，臂体盖板、液压油缸、座椅、脚踏区域和铲斗斗齿均有明确层次。臂板上的标识区可用于警示或厂牌布置，铲斗侧刃和斗齿采用突出结构，便于表现切削部件。整体模型适合用于附属工程机械方案评审、挂接干涉检查、液压铰点运动分析以及小型属具产品展示，能够帮助设计人员在投产前直观判断作业姿态、安装空间和维护可达性。
