JCB叉装属具快拆挂架结构

　　这套结构对应工程机械前端作业属具的快换挂载总成，常见于JCB系列伸缩臂叉装车、小型装载机以及具备通用快换接口的工程主机上。现场作业中，主机需要在货叉、铲斗、吊臂、清扫器、推雪板等不同属具之间频繁切换，若每次都依靠人工穿销轴、对孔、锁止，不仅耗时，还会因对位偏差造成销轴受剪、配合面拉伤。该挂架的核心价值就是把属具与主机动臂之间的连接标准化，使操作人员在驾驶位附近即可完成锁止与脱开，减少停机等待时间。

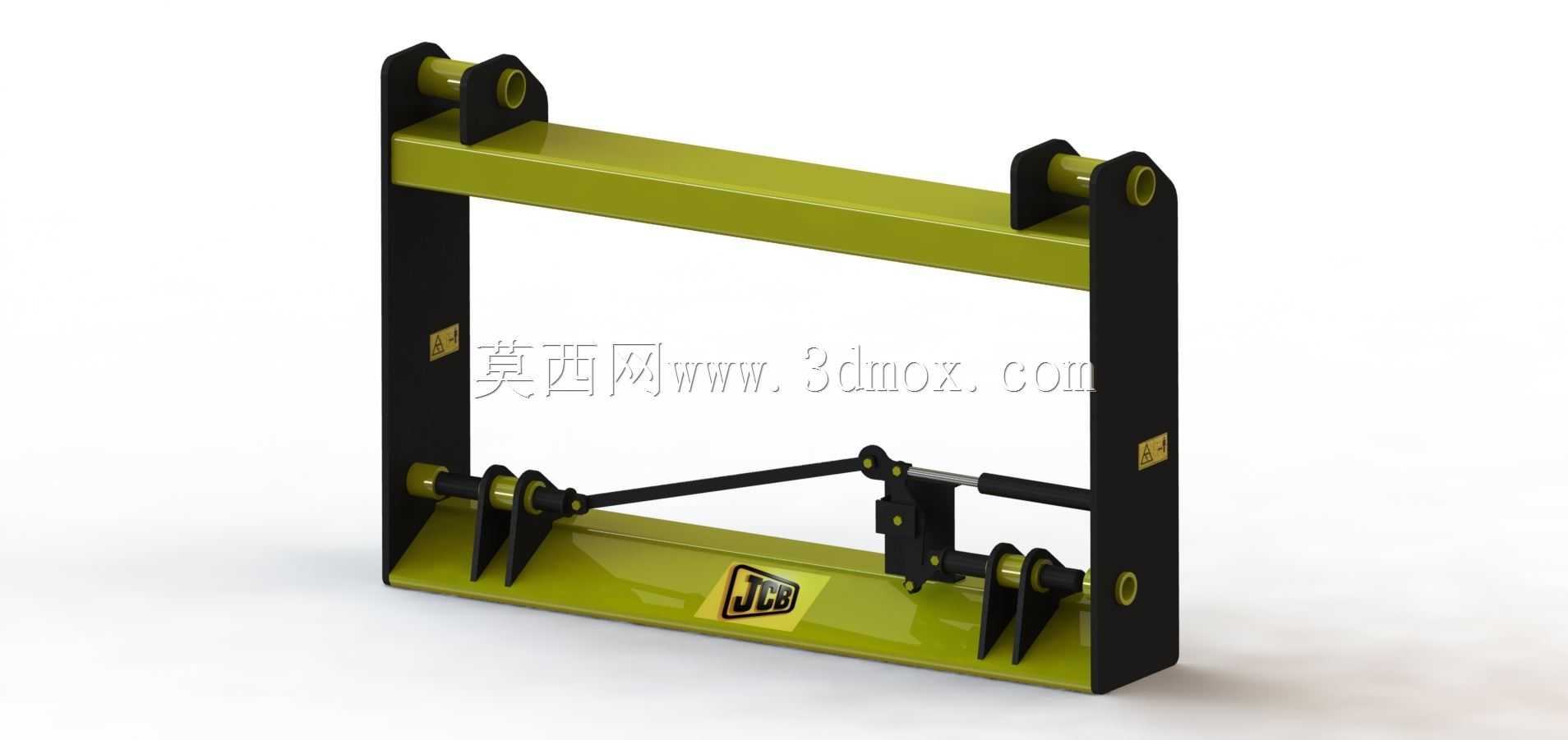

　　从整体构型看，主体采用门式焊接框架：两根竖向立板承担主机连接载荷，顶部横梁将两侧立板连成刚性整体，底部承托梁用于对接货叉或其他属具的下挂钩。立板上部设置带衬套的铰接孔位，用于与主机动臂端部销轴配合；后侧或中部的连杆机构则连接主机液压摆臂或快换油缸，实现挂架俯仰动作。框架受力路径比较直接：属具载荷先经底部承托面和侧向挡块传入立板，再通过上铰接销和中部连杆销传递到主机工作臂，因此立板厚度、销孔中心距和焊缝布置是结构校核的重点。

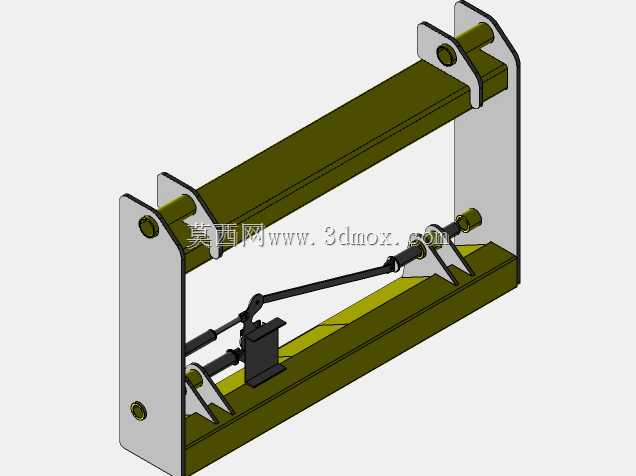

　　快拆功能主要由下部连杆锁止机构体现。图中横向布置的拉杆、拨叉和锁销构成联动系统，扳动或驱动其中一个动作点时，两侧锁销可同步伸缩，插入或退出属具上的锁定孔。这样设计可以避免单侧锁止不到位的风险，也能保证左右受力一致。锁销端部通常需要保留足够的插入深度，并设置斜面导向，使属具在轻微错位时仍能顺利导入。工程应用中，锁止机构还要考虑泥污、碎石和锈蚀带来的卡滞问题，因此连杆关节处多采用可润滑销轴、防尘垫圈或外露但便于清理的结构形式。

　　外形与安装边界方面，该类挂架并非孤立零件，设计时必须同时校核主机臂端和属具背面两套接口。上铰接孔的直径、孔距、立板开档尺寸决定其能否套入主机臂头；下挂钩的开口宽度、承托面高度和锁销位置，则决定它能否兼容标准货叉架或JCB原厂属具。建模时应重点保留销孔同轴度、立板平行度以及横梁与底梁的相对位置，不能只按外观拉伸实体。若挂架开档过小，装配时会与臂头侧板干涉；若锁销行程不足，属具在颠簸工况下可能出现脱开风险。

　　实际使用场景多集中在仓储堆场、农场、建筑工地和市政维护中。叉取托盘物料时，挂架底部可安装可调货叉；更换铲斗后可完成散料转运；接入起吊臂后又能吊运围栏、管件或设备部件。由于属具载荷通常偏置在车辆前端，挂架不仅承受竖直重力，还会在转向、制动和举升时承受弯矩与冲击，因此板材多选用低合金高强度结构钢，关键销孔处可增加衬套或加厚耳板，以提高反复拆装后的耐磨性。

　　设计思路上，该结构没有采用复杂曲面，而是以厚板切割、焊接和销轴装配为主，适合工程机械小批量制造与维修替换。顶部横梁除增强刚性外，也为管路、限位块或标识安装提供位置；底部倾斜承托面有利于属具挂钩在接近时自然滑入；两侧立板上的加强块和贴板则集中布置在高应力区域，避免整体板材过重。三维建模时，焊接件可按分体零件建立，便于后续出工程图、切割下料和焊合件装配；销轴、衬套、拉杆、锁销等运动件应单独定义配合关系，用于检查极限开合位置和干涉情况。

　　对于结构设计人员而言，这类快拆挂架的难点不在外观，而在接口匹配和安全冗余。需要确认主机最大举升高度、属具脱开间隙、挂架俯仰极限以及锁止机构在满载工况下的受力方向。尤其当挂架带着属具前倾卸料时，锁销不能因自重或振动自行回退；当属具落地并向后仰起挂钩时，下承托面又要能顺利接住属具背部横梁。通过完整三维装配，可以在加工前模拟挂架与臂头、货叉、油缸之间的相对运动，提前发现销轴碰撞、连杆死点和维修空间不足等问题，从而降低现场试装成本。
