水下推进用三叶螺旋桨结构设计

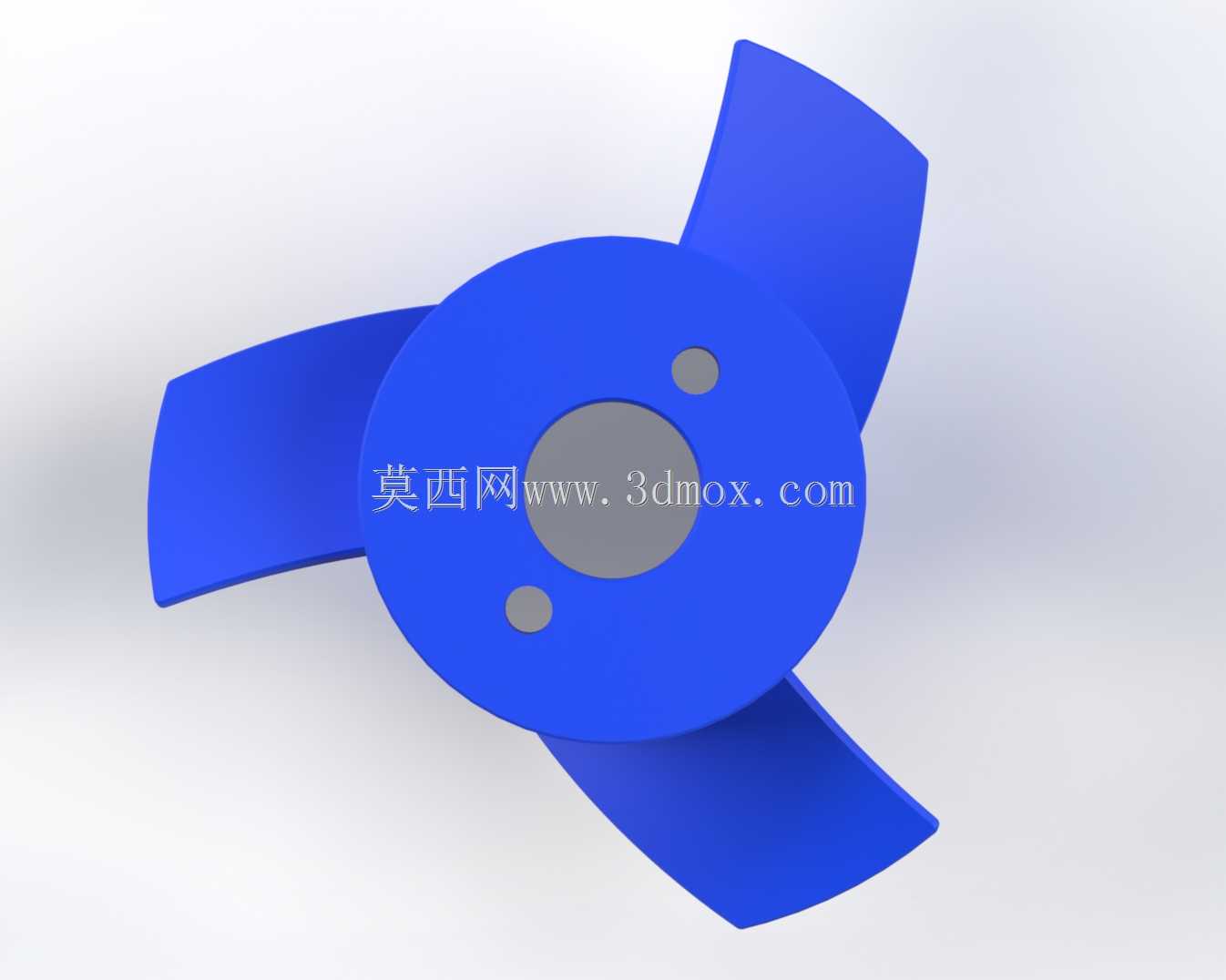

做水下小型航行器推进系统匹配的时候，最先要敲定的就是螺旋桨的构型，这款三叶式螺旋桨的安装基座采用中心定位孔加双销钉孔的固定逻辑，中心孔直接适配对应直径的驱动输出轴，两个对称布置的小圆孔用来穿装锁紧螺丝，避免螺旋桨在正反转切换、输出扭矩波动的时候出现周向打滑，毕竟水下设备一旦出现推进器松脱，在水下环境里基本没有现场检修的可能，所有连接结构的可靠性都要在设计阶段做足冗余。

从叶型设计来看，三个叶片采用等弧度120度均布的排布方式，这种布局相比两叶桨，在相同转速下的推力输出更平顺，动平衡校准的难度更低，不会因为单叶受力偏差带来过大的轴系径向载荷，能有效延长驱动电机的轴承使用寿命。叶片的翼型截面做了渐进式的扭角设计，从叶根到叶尖的攻角逐步收窄，既可以避免叶根位置因为线速度过低出现流体分离失速，也能控制叶尖位置的线速度上限，减少水下运行时的空泡产生概率——空泡不仅会带来额外的运行噪音，还会持续剥蚀桨叶表面，长期运行会破坏桨叶的动平衡精度。

这款螺旋桨的安装边界非常紧凑，中心基座的直径控制在适配小功率水下推进电机的安装尺寸范围内，叶片展开后的最大回转直径适配60mm级的推进流道，不管是用在小型观察级ROV的外挂推进器上，还是搭配在船模、小型水下作业机器人的侧推位置，都不会因为桨叶尺寸过大和周边的导流罩、设备外壳发生运动干涉。安装的时候只需要将中心孔对准输出轴的定位台阶，两个销钉孔对齐轴端的螺纹孔，拧入对应规格的锁紧螺丝就能完成固定，不需要额外设计定制的连接法兰，能大幅压缩小型水下设备的推进系统装配工时。

从实际应用场景来看，这类小尺寸三叶螺旋桨覆盖的工况非常广，除了常规的水下机器人推进，还可以用在小型养殖池的水下增氧推流装置、便携式水下检测设备的自推进模块、甚至是小型无人船的辅助推进单元上。设计的时候特意将桨叶和中心基座做成一体化的结构，没有额外的拼接缝隙，不会在长期水下浸泡的时候出现缝隙藏污、连接位置腐蚀的问题，不管是用在淡水环境还是常规的浅海咸水环境，只要搭配对应的防腐材质选型，就能满足长期运行的强度要求。

在结构强度校核层面，叶根位置做了圆弧过渡加厚处理，因为螺旋桨运行时叶根位置承受的弯曲力矩最大，要是过渡位置存在直角应力集中，很容易在碰到水中漂浮的细小杂物、或者推进器急加速急减速的时候出现叶根断裂的问题。加厚的叶根结构在不明显增加整体重量的前提下，把桨叶的固有频率控制在驱动电机的常用工作转速区间之外，避免运行时出现共振问题，减少不必要的结构振动传递到设备本体上，影响ROV搭载的摄像头、传感器这类对振动敏感的元器件的工作精度。

另外，桨叶的表面做了顺滑的曲面过渡，没有突兀的凸起或者棱角，一方面可以降低流体经过桨叶表面的摩擦阻力，提升推进效率，另一方面也能避免水下作业的时候桨叶刮碰到线缆、渔网之类的柔性杂物时出现勾挂，减少推进器被杂物缠绕堵转的概率。中心基座的端面做了平面度处理，和电机输出轴的安装端面完全贴合，锁紧之后不会出现安装倾斜的问题，从安装基准上就保证了螺旋桨的回转精度，不需要在装配之后再做额外的动平衡切削调整，适合批量装配的小型水下设备生产场景。
