水下机器人用113mm外径电子设备密封舱

这款外径113mm的筒状舱体，核心定位是水下机器人（ROV）的电子设备承载结构，是水下观测、作业类ROV电控系统的核心防护载体，解决水下高压、潮湿环境下电子控制模块、信号处理单元的安装防护需求。在实际水下作业场景中，ROV需要下潜至不同深度的水域执行管线巡检、水下结构探查、打捞辅助等任务，舱体作为电子系统的防护外壳，既要承受对应水深的静压力，还要隔绝水体侵入，避免内部电路短路、元器件腐蚀失效。

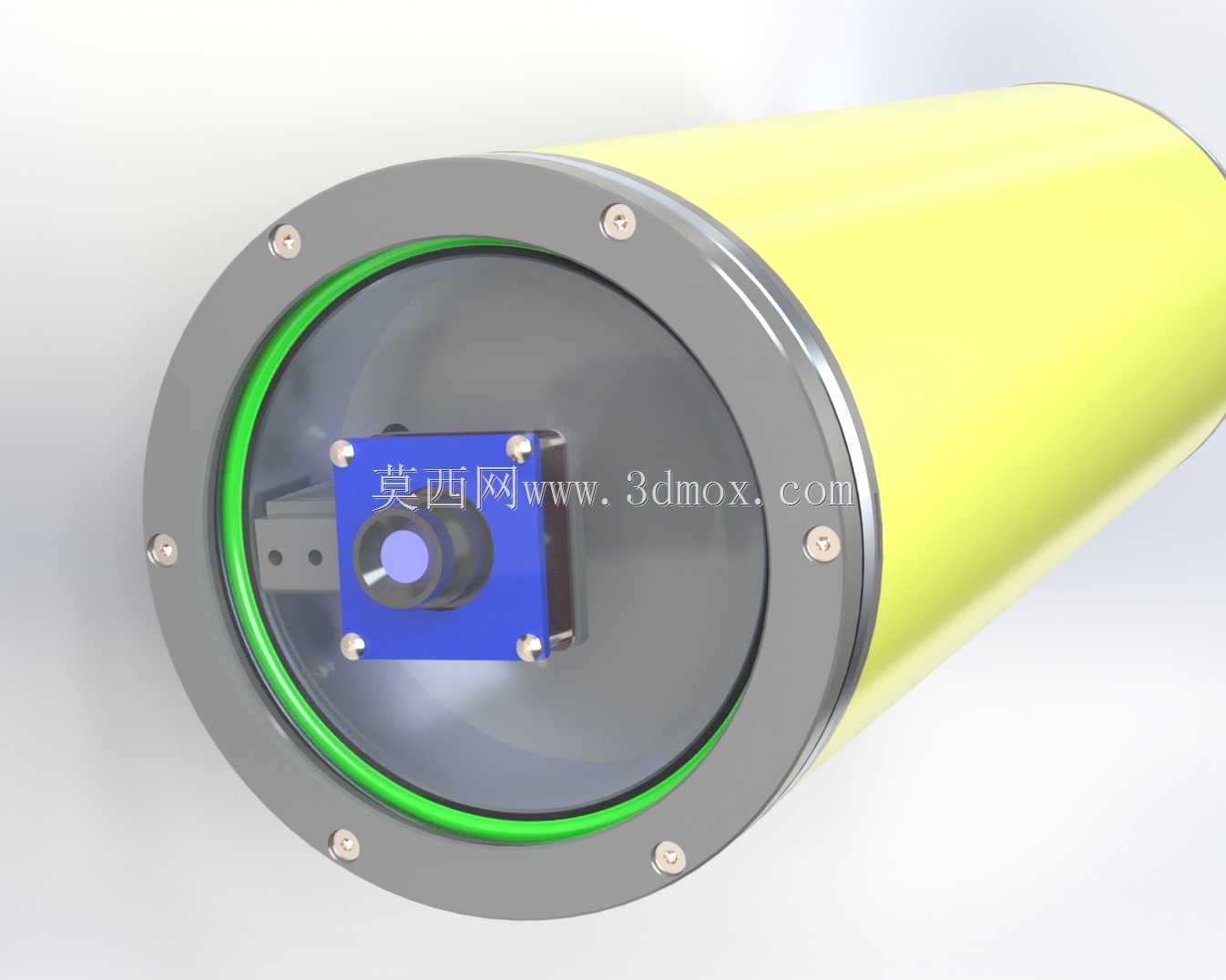

从结构设计逻辑来看，这款舱体采用圆筒形主体加两端端盖的经典耐压结构，圆筒形态在承受外压时应力分布更均匀，相比方形、异形结构能在同等壁厚下获得更高的承压能力，有效控制舱体自身重量，避免给ROV的浮力调节系统增加额外负担。舱体主体外壁做光滑处理，减少水下航行时的水流阻力，两端采用金属法兰式连接结构，配合密封件实现端盖与筒体的可靠密封，端盖上预留的透明视窗可适配水下摄像头、补光灯光路传输需求，无需额外在舱体上开孔，减少密封失效风险点。

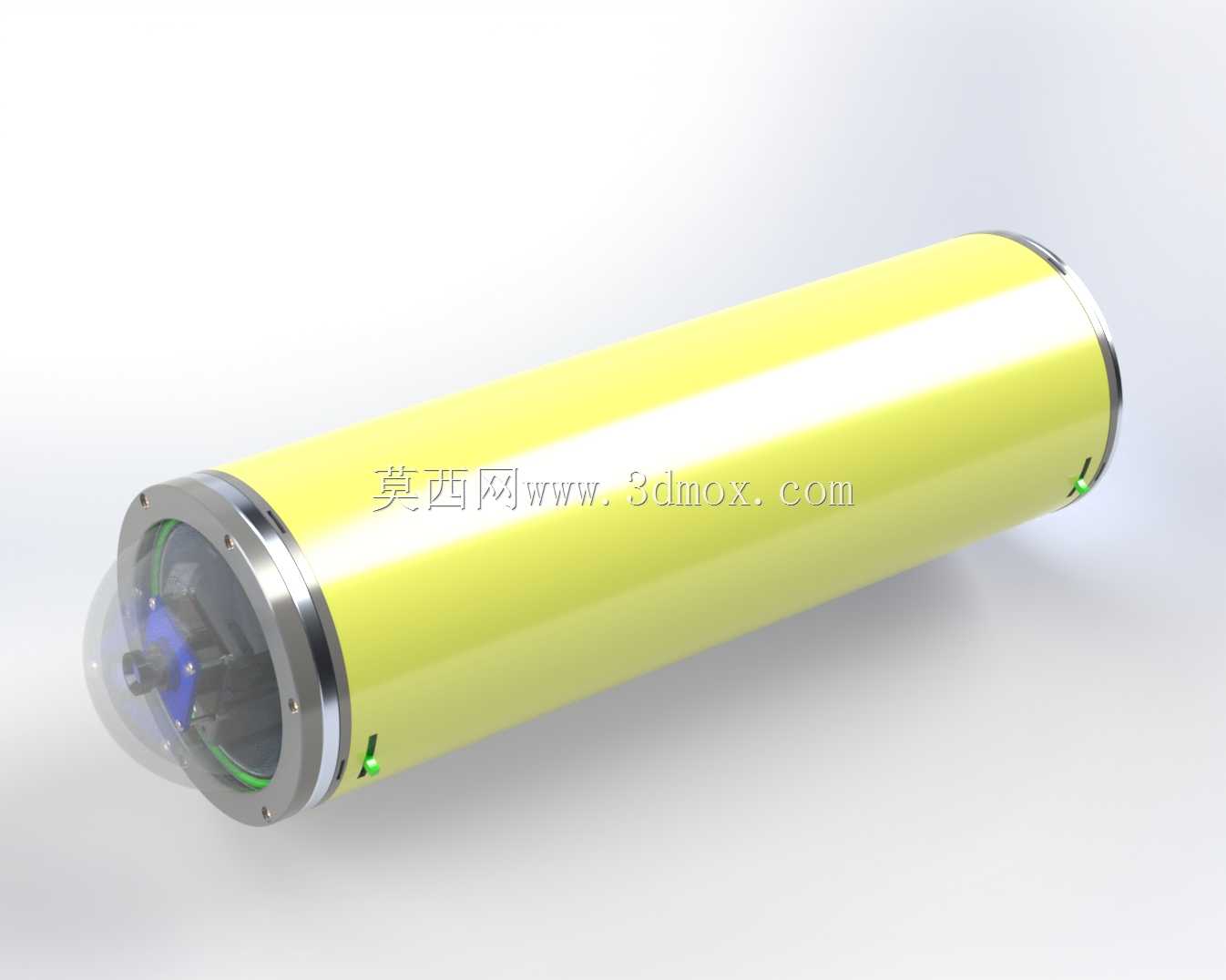

尺寸边界上，113mm的外径是经过多轮适配验证的选型结果，这个尺寸既可以容纳常规尺寸的ROV主控板、电源模块、信号传输模块等核心电子部件，又不会因为外径过大导致ROV整体宽度超标，适配多数中小型观察级ROV的机身安装空间。舱体的轴向长度可根据内部搭载的设备数量灵活调整，图中展示的标准长度版本可满足单主控板加配套电源模块的安装需求，若需搭载更多传感器或扩展模块，可在保持外径不变的前提下延长筒体长度，两端连接结构保持通用，降低后续改型的设计成本。

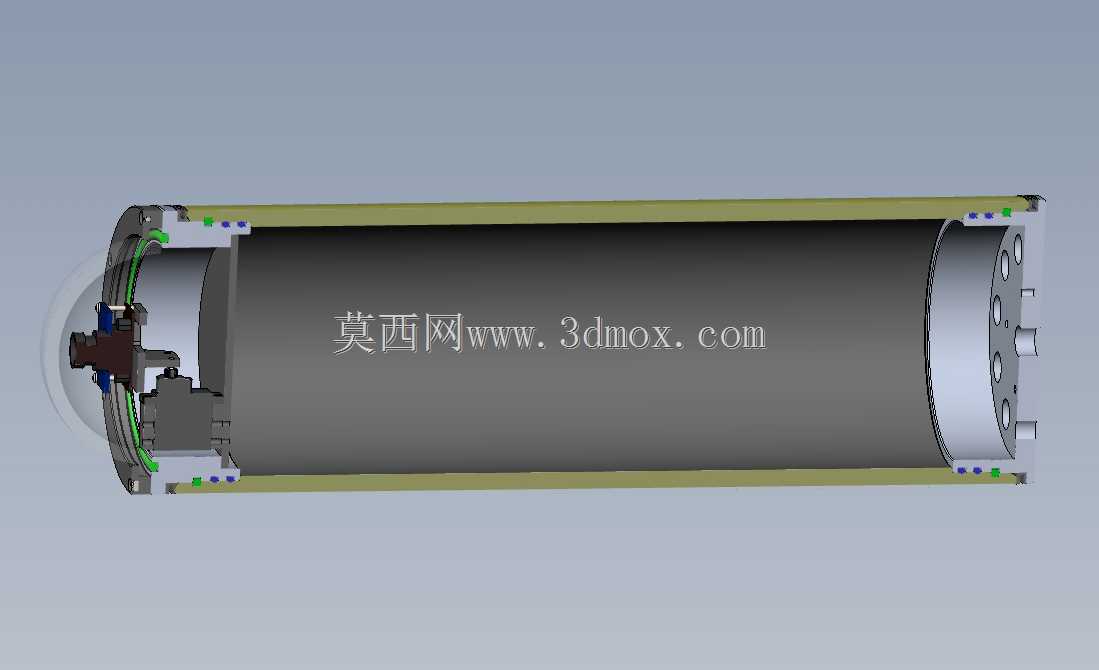

安装适配层面，舱体两端的金属连接端设置有标准安装孔位，可直接通过抱箍或支架固定在ROV的主体框架上，安装孔位的间距匹配行业内通用的ROV框架铝型材安装间距，无需额外定制转接支架，降低整机装配的复杂度。端盖上的密封结构采用径向密封加端面密封的双重密封设计，相比单一密封形式，在水下反复受压、温度变化的工况下，密封可靠性更高，能适应淡水、海水等不同水域的使用环境，金属端盖表面做防腐处理，避免长期在水下使用出现锈蚀，影响密封性能和结构强度。

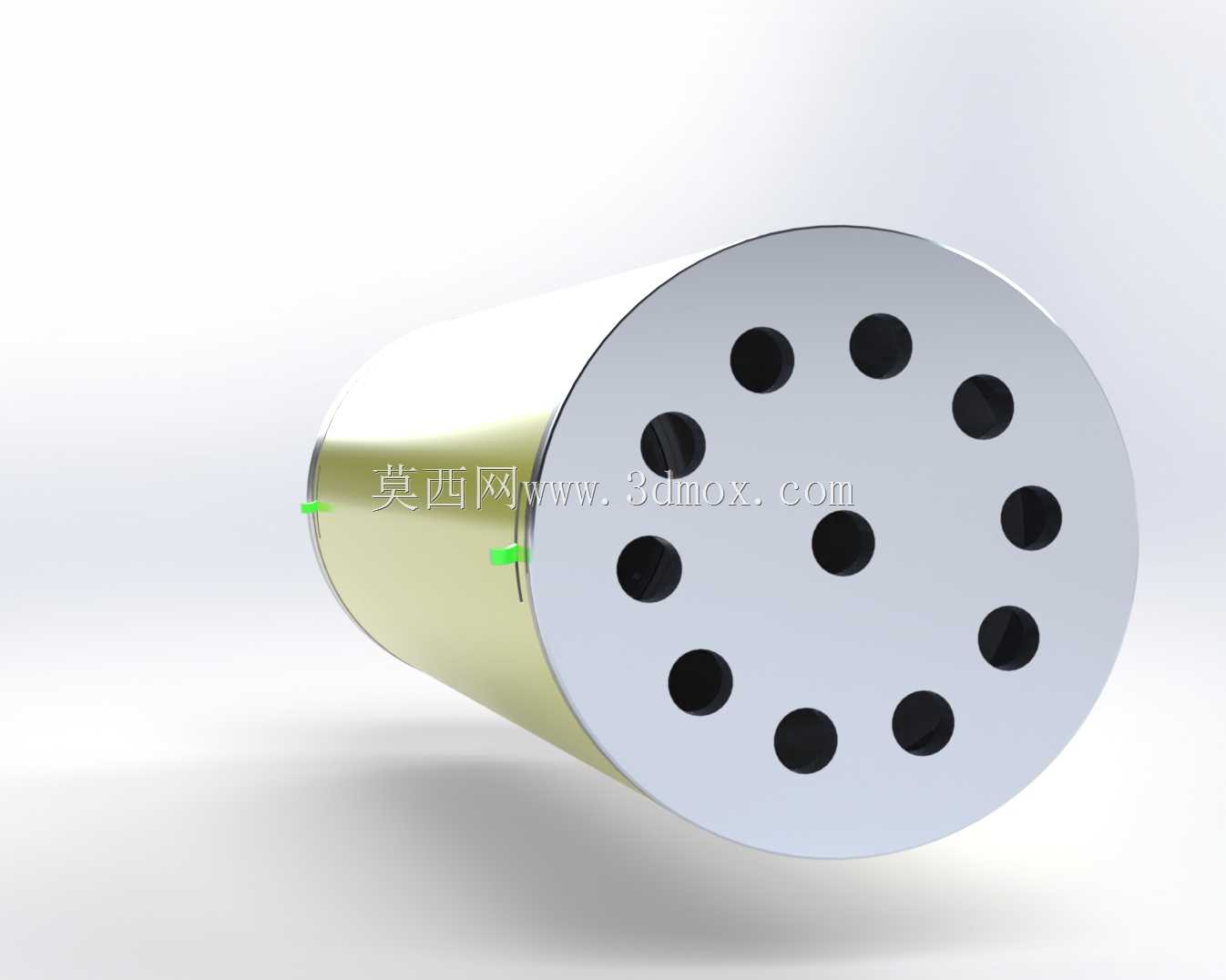

在实际功能实现上，舱体除了基础的承压防水功能，筒体侧面预留的小型穿线孔可通过水密接插件实现内部电子设备与外部推进器、传感器、摄像头的线缆连接，穿线孔位置同样做密封处理，保证整体舱体的水密性。舱体内部可根据搭载设备的需求设置安装导轨或固定柱，方便电路板、模块的快速安装固定，避免ROV在水下航行、姿态调整时内部设备出现晃动，导致接线松动或部件损坏。透明视窗采用高透光耐压材料制作，透光率满足水下摄像头的成像需求，同时视窗与端盖的连接采用压圈固定加密封胶圈的结构，保证视窗位置不会因为水压作用出现渗漏。

从工程选型角度看，这款舱体的尺寸规格属于中小型ROV的通用适配规格，相比大直径耐压舱，它的重量更轻，对ROV的浮力要求更低，适合搭载在对重量控制严格的小型观察级ROV上；相比小直径舱体，它的内部空间更充裕，可容纳更多的功能模块，满足不同功能配置的ROV搭载需求。在三维建模过程中，这类舱体的建模重点在于两端密封结构的配合精度、安装孔位的位置度控制，以及筒体与端盖的同轴度保证，这些尺寸精度直接影响后续实际加工后的密封效果和安装适配性，建模时需要严格控制配合面的公差，保证金属端盖与筒体的配合间隙在密封件的合理压缩范围内，避免间隙过大导致密封件挤出，或间隙过小导致装配困难。
