线轴组装固定支撑工装结构

在电线电缆、纺织绕线、金属线材收卷等涉及盘状线轴周转装配的生产场景中，线轴本身的大直径、薄壁镂空结构特性，一直是组装环节的痛点——常规平放堆叠易造成轮缘形变，立式放置无侧向支撑容易倾倒，人工对位穿轴时需要反复调整线轴的径向位置，不仅装配效率低，还容易磕碰线轴表面的精加工安装位。这套固定支撑结构正是针对这类场景开发的装配辅助工装，核心作用是在立式状态下稳定承托线轴，为后续穿装中心轴、安装侧边挡圈、紧固辐条连接件等工序提供稳定的作业基准。

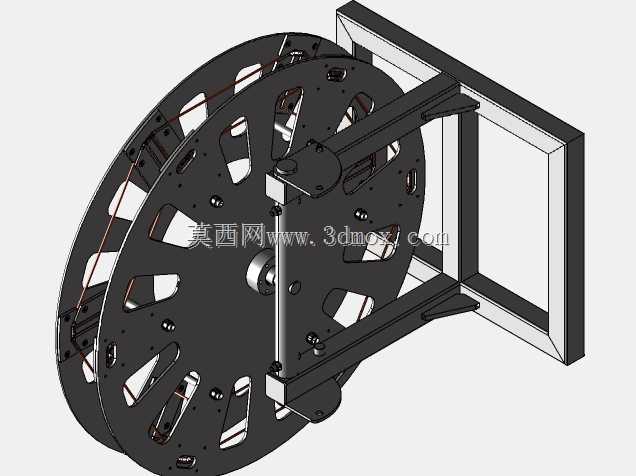

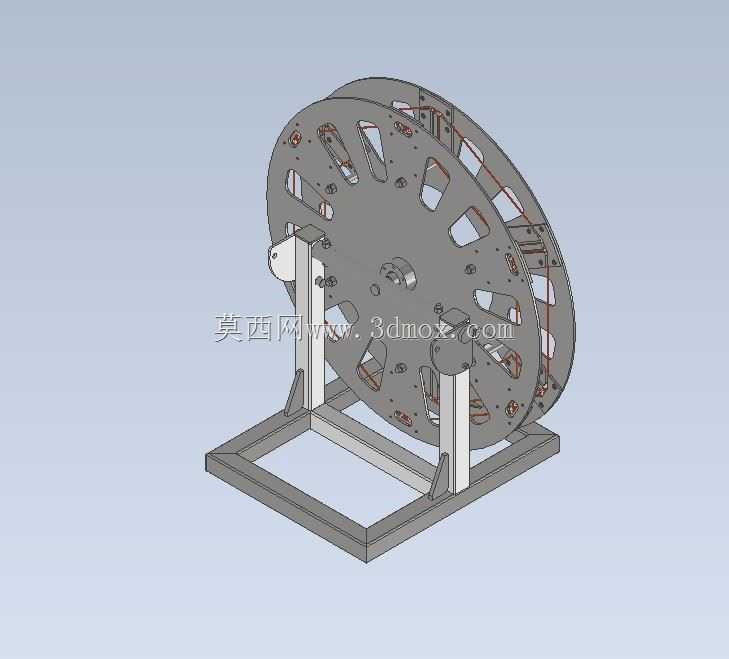

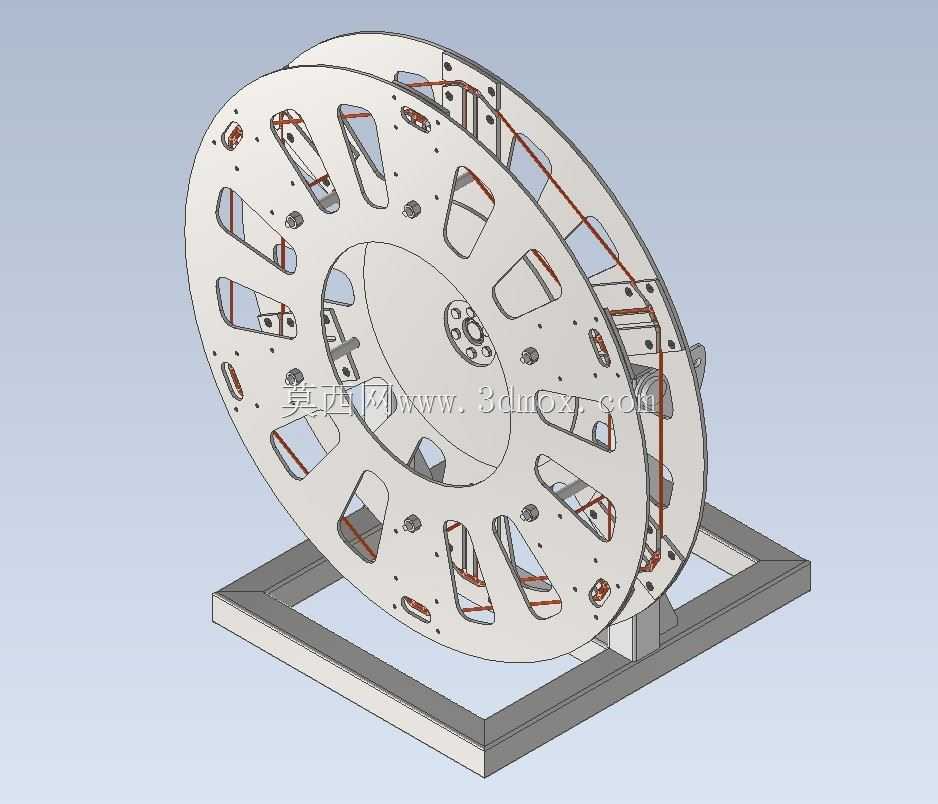

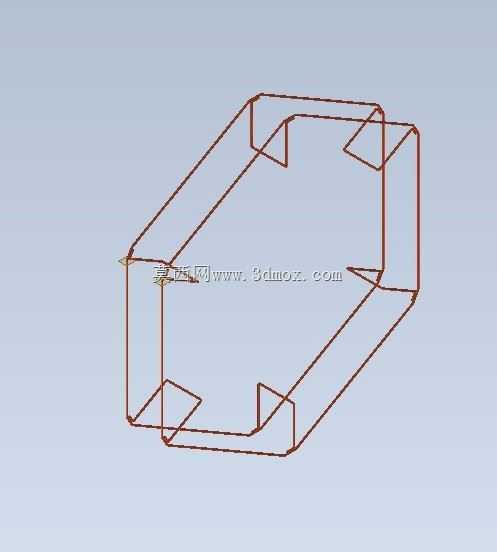

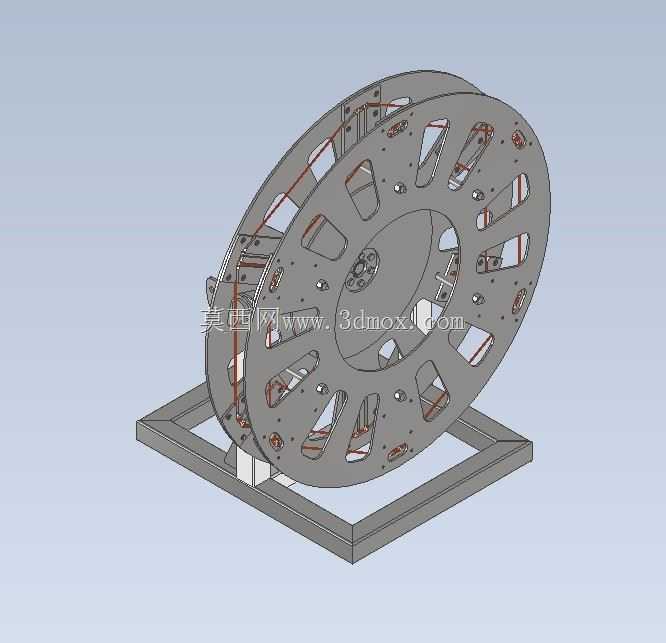

从结构设计逻辑来看，整套工装没有采用复杂的传动或调节机构，完全依靠形位配合实现定位功能：底部是矩形方管焊接的框架底座，框架的长宽尺寸完全匹配对应规格线轴的最大外圆投影边界，底座上方设置两处对称的V型支撑块，支撑块的接触面贴合线轴两端的轴颈外圆，不需要额外的夹紧机构就能限制线轴的径向窜动，同时预留了足够的周向转动空间，装配人员可以轻松拨动线轴旋转，调整不同辐条位置的安装角度，不需要反复搬动沉重的线盘本体。支撑块的高度经过精准核算，保证线轴被架起后，底部最低点距离底座上表面留有15mm的间隙，既避免线轴轮缘与底座发生摩擦剐蹭，也能让中心轴的穿装通道完全悬空，方便长轴从一端顺利穿入线轴中心孔，不会出现轴端与底座干涉的情况。

考虑到线轴组装过程中需要安装的辐条紧固件、挡圈等小零件较多，底座框架的方管上表面预留了多个M6的螺纹孔位，可以根据实际作业需求加装小型零件收纳盒、气动扳手挂架等附属配件，不需要额外在工作台面上打孔固定。整个支撑结构的受力路径经过优化，线轴的重量通过两端轴颈垂直传递到V型支撑块，再通过支撑块下方的加强筋板分散到底座框架的四根主梁上，即使承载满盘线材的重型线轴，也不会出现底座变形或支撑偏移的问题。针对不同宽度规格的线轴，这套结构的两个V型支撑块设计为可滑移形式，松开支撑块底部的锁紧螺栓即可沿着底座上的导向滑槽调整间距，调整范围覆盖常用的300mm到800mm宽度线轴，不需要更换工装就能适配多规格产品的组装需求，大幅减少了生产现场的工装储备数量。

在实际使用过程中，这套工装不需要连接气源或电源，完全依靠纯机械结构实现功能，可以直接放置在装配流水线的侧边工位，也可以配合叉车转运到不同的作业区域，适配多品种小批量的柔性生产模式。和传统的卧式穿轴工装相比，立式支撑的形式让装配人员可以站在同一位置完成线轴整圈所有紧固件的安装，不需要绕着线轴来回走动，单工位的装配效率能提升40%左右，同时也避免了卧式放置时线轴自身重量对中心轴造成的弯曲形变影响，保证组装完成的线轴转动时的径向跳动量控制在公差允许范围内。结构上所有的棱角位置都做了R3的圆角处理，避免装配过程中尖锐边角划伤线材表面或操作人员的工作服，支撑块与线轴轴颈接触的位置粘贴了2mm厚的聚氨酯垫层，既可以增大接触摩擦力防止线轴意外转动，也能避免硬质金属接触面刮伤轴颈的加工表面，影响后续线轴在放线架上的转动精度。
