手轮驱动三爪定心气动夹持工装

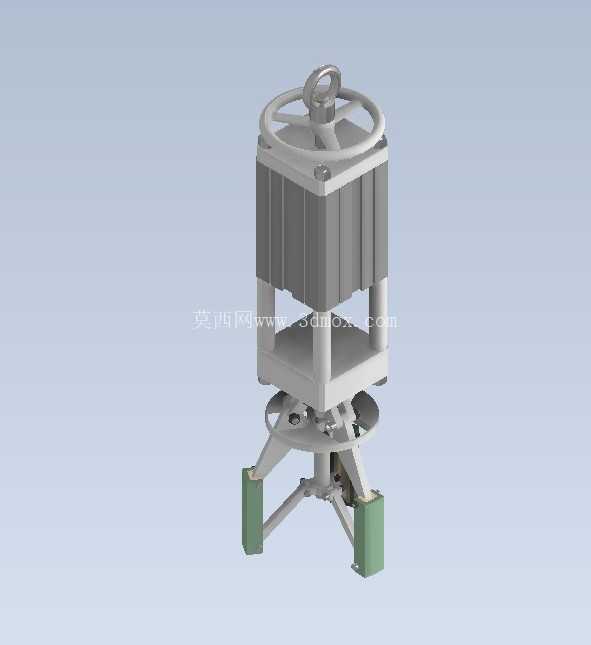

　　这款三爪式空气夹持装置，主要面向铸造生产线的铸件转运、机加工工序的工件装夹场景设计，适配中小型盘类、轴类、异形铸件的夹持作业，可直接集成在桁架机械手末端、铸造流水线变位工位，也可作为独立工装搭配手动操作工位使用，解决铸造车间高温、多粉尘环境下常规夹具易卡滞、夹持力不稳定的痛点。从结构设计逻辑来看，装置上部采用方形气缸主体作为动力输出单元，顶部集成手轮操作机构，既可以接入压缩空气实现气动自动夹紧，也能在气路故障、调试阶段通过顶部手轮手动驱动夹紧动作，兼顾自动化生产的效率需求与设备调试、应急操作的实用性，手轮中心设置吊环结构，方便整台夹具的吊装转运与安装对位。

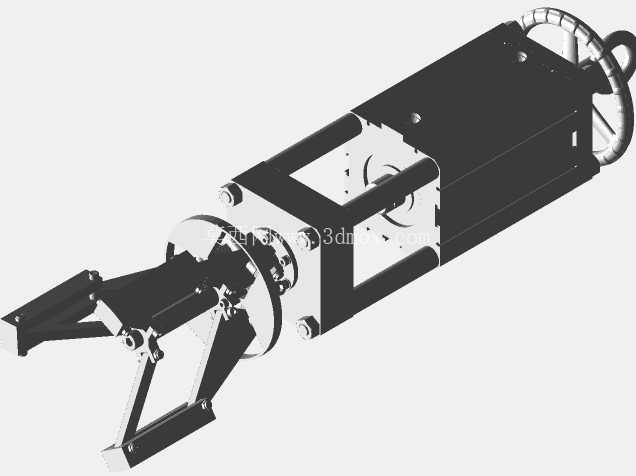

　　中部的传动框架采用立柱式支撑结构，四根对称布置的支撑柱连接上部气缸缸体与下部的回转基座，既保证整体结构刚性，又为内部的传动连杆留出足够运动空间，避免连杆运动时与外部结构发生干涉。下部的夹持执行端采用三爪定心结构，三个夹爪沿基座圆周120度均匀分布，每个夹爪通过独立的连杆与上部活塞输出端连接，活塞上下运动时通过连杆带动夹爪同步收拢或张开，保证夹持过程中工件自动对中，夹持重复定位精度可控制在0.2mm以内，适配需要定心装夹的加工工序需求。夹爪末端采用可拆卸的耐磨接触块，接触块选用耐磨耐高温的复合材料制作，既可以避免夹伤铸件表面，也能在接触块磨损后快速更换，无需更换整个夹爪结构，降低工装维护成本。

　　从安装边界来看，装置整体为立式同轴结构，上部气缸主体截面为正方形，安装时可通过气缸顶部的法兰或者侧面的安装孔与外部设备连接，下部夹爪张开最大直径可覆盖常规中小型铸件的夹持范围，收拢时最小夹持直径适配小尺寸轴类零件，整体高度方向的尺寸经过优化，不会在安装后与周边的输送辊道、加工刀具产生运动干涉。气路接口设置在气缸侧面，采用标准气动接头，可直接对接车间常规压缩空气管路，无需额外配置转接头。在实际工况应用中，这款夹具的夹持力可通过输入气压调节，适配不同重量铸件的夹持需求，避免夹持力过大导致铸件变形，或是夹持力不足导致工件脱落。

　　整体结构的运动副均采用防尘设计，适配铸造车间多粉尘、多金属碎屑的工作环境，减少粉尘进入传动结构导致的卡滞问题，日常维护仅需定期在连杆铰接点加注润滑脂即可，维护难度低。设计过程中针对夹爪的受力情况做了有限元校核，在最大夹持力工况下，夹爪根部的变形量控制在允许范围内，支撑柱的刚性满足满负载夹持转运时的稳定性要求，不会出现夹爪晃动导致工件偏移的问题。顶部的手轮操作机构设置了离合结构，气动驱动时手轮不会随活塞运动转动，避免手动操作部件误动带来的安全隐患，手动操作时离合自动接合，可通过转动手轮精准控制夹爪的张开幅度，方便调试阶段的对位操作。
