弹簧预紧式链条自动张紧支撑结构

在各类链传动应用场景中，链条张紧度的动态维持直接决定传动系统的运行寿命与传动精度，这款弹簧预紧式链条张紧支撑结构，正是针对常规张紧结构无法自适应链条磨损伸长、冲击载荷下张紧力波动大的痛点设计的。从实际应用场景来看，这类张紧结构可适配各类中低速链传动工况，包括输送线驱动端、小型设备传动链、农机传动系统、自动化生产线的链条传动部位，尤其适合安装空间受限、无法布置常规张紧轮调节机构的紧凑传动布局。

该结构的核心功能是通过内置弹簧的预紧推力，持续向链轮施加恒定的张紧抵紧力，当链条运行中因磨损出现节距伸长、或是传动过程中出现载荷波动导致链条跳动时，内部的弹簧组件可自动伸缩补偿位移，始终保持链轮与链条的有效啮合，避免链条跳齿、脱链、异常磨损等问题。和传统的固定式张紧块、定期手动调节的张紧轮相比，这款结构无需人工定期维护调整，可在全生命周期内自动补偿链条的伸长量，大幅降低链传动系统的运维频次。

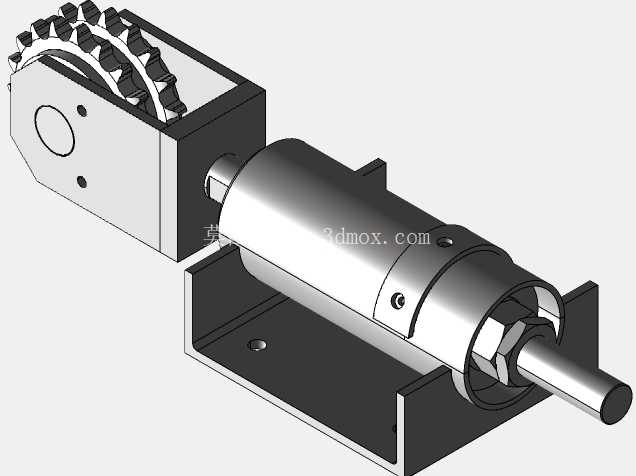

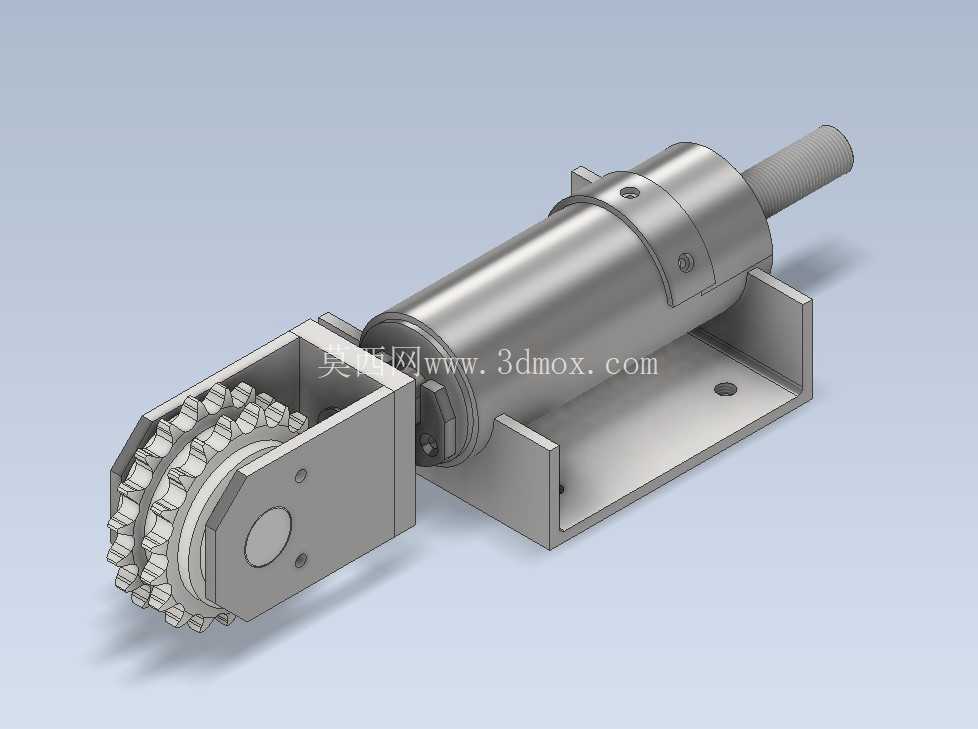

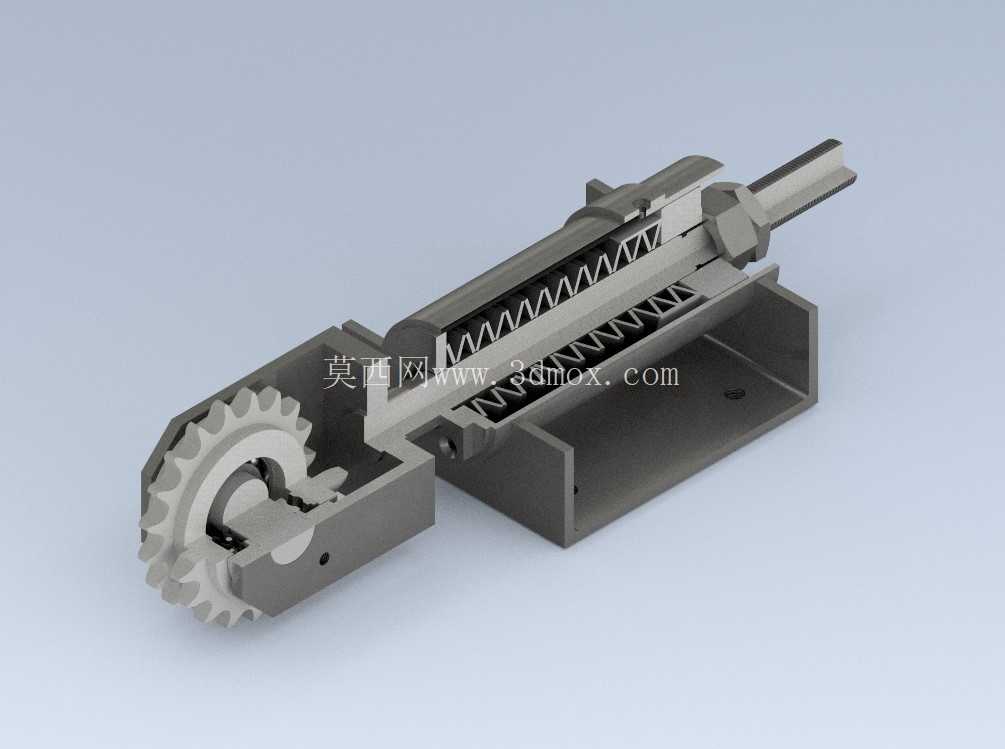

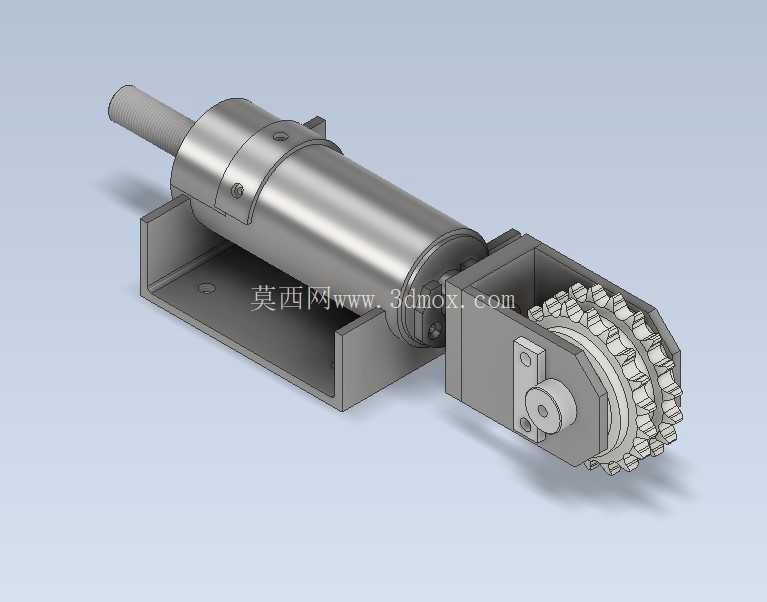

从设计思路来看，整个结构采用分体式模块化布局，分为滑动抵紧部、弹簧蓄能部、安装基座三个核心单元。滑动抵紧部前端直接与链轮啮合部位接触，采用耐磨导向结构保证伸缩过程的直线度，避免偏载导致的卡滞；弹簧蓄能部内置矩形截面压缩弹簧，相比普通圆线弹簧能在相同安装空间内提供更稳定的线性弹力，弹力曲线平缓，不会因伸缩行程变化出现张紧力的大幅波动；安装基座采用U型槽式设计，既可以为滑动部件提供双侧导向支撑，也预留了充足的安装固定孔位，可直接通过螺栓固定在设备的机架安装面上，无需额外加工复杂的安装位。

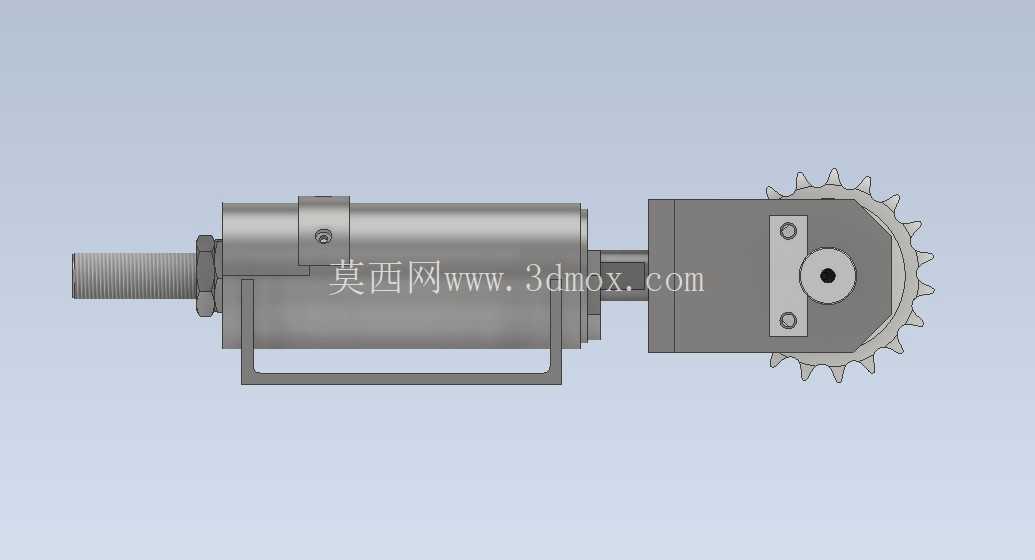

从安装边界与尺寸适配角度来说，该结构的安装基准面为基座底部平面，安装时需保证张紧顶出方向与链条的松边张紧受力方向保持同轴，偏角不得超过3度，否则会导致滑动部件出现单侧磨损、卡滞失效。结构的整体伸缩行程可覆盖常规链条1.5倍节距的伸长量，适配08B、10A等常用规格的滚子链传动，安装时链轮与张紧结构的接触啮合点需落在链条松边的中部位置，避免布置在紧边侧导致额外的传动载荷损耗。结构的滑动配合面预留了润滑脂存储槽，首次安装时填充锂基润滑脂后，可在长时间运行中保持滑动面的润滑状态，减少滑动阻力与磨损量。

在实际选型应用中，可根据链条的规格、传动载荷大小匹配对应刚度的内置弹簧，张紧力的初始值可通过尾部的调节螺母进行预压设定，初始预紧力设置为链条额定张紧力的10%-15%即可，既可以保证有效张紧，也不会因张紧力过大导致链条、链轮的额外磨损。整个结构的外露部件均做了发黑防锈处理，可适配多粉尘、轻度油污的车间工况，无需额外加装防尘罩即可稳定运行。和外置式张紧结构相比，这款集成式张紧支撑的整体占用空间更小，安装时无需在机架上预留长条形调节孔，仅需对应基座的四个固定孔位加工螺纹孔即可完成安装，大幅降低了设备机架的加工难度，也减少了安装调试的工时消耗。在传动系统启动、正反转切换的瞬间，弹簧结构还可以起到缓冲吸震的作用，抵消链条的瞬时冲击载荷，降低传动系统的振动与噪音，提升整个链传动系统的运行平稳性。
