剪叉式辊筒升降输送台结构设计

项目分类:输送机 发布时间:2026-02-28 ID:1145274
  • 剪叉式辊筒升降输送台结构设计
  • 剪叉式辊筒升降输送台结构设计
  • 剪叉式辊筒升降输送台结构设计
  • 剪叉式辊筒升降输送台结构设计
  • 剪叉式辊筒升降输送台结构设计
  • 剪叉式辊筒升降输送台结构设计

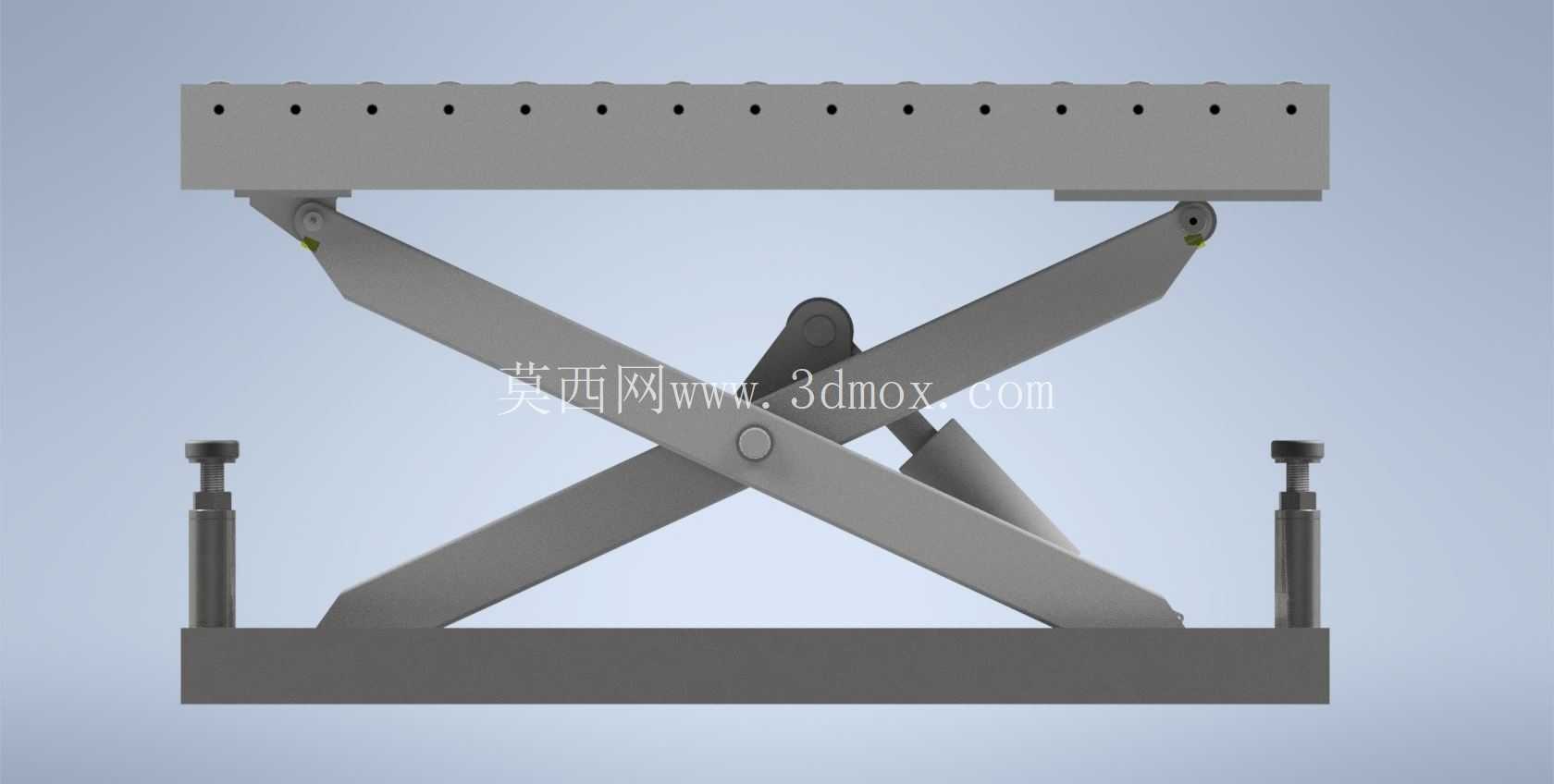

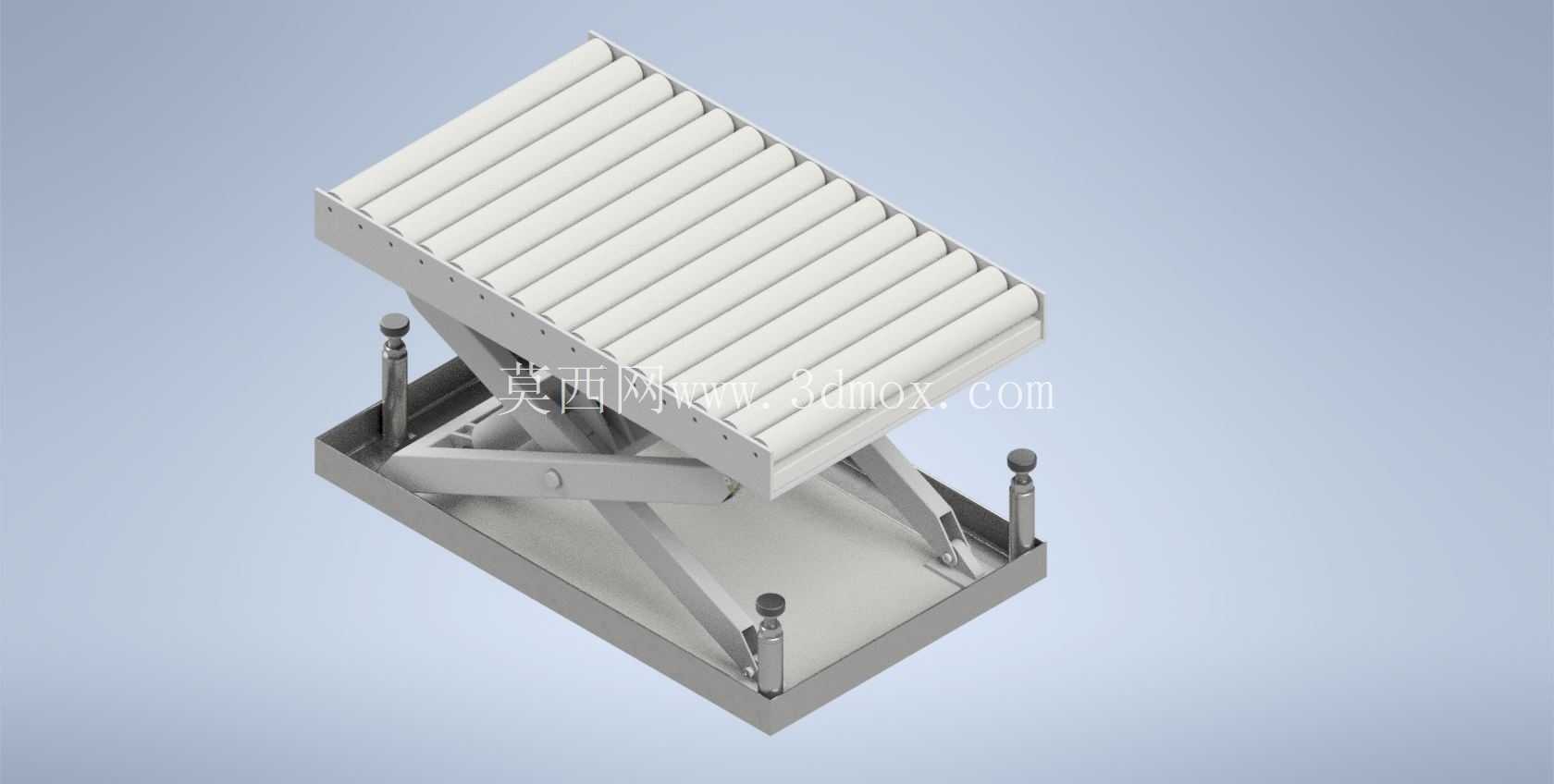

  在车间物流线、包装工序接驳、仓储分拣线的高差衔接场景里,这类带辊筒台面的剪叉升降设备是解决不同工位高度差输送的核心部件,很多时候生产线的进料端和加工设备台面存在200到800毫米不等的高差,人工搬抬物料不仅效率低,还容易出现工件磕碰、人员劳损的问题,这款设备就是针对这类场景做的结构整合,把升降功能和辊道输送功能集成在同一个机架上,不需要额外搭配独立的升降台和输送线,减少了设备对接的安装误差。从结构设计逻辑来看,底部采用的是标准剪叉臂铰接结构,两组对称布置的剪叉臂通过中间的铰接销轴连接,臂体两端分别和底部固定机架、顶部辊筒台面的铰接座配合,四个角位置设置的可调支撑螺杆,是用来在设备安装完成后做台面水平度微调的,避免地面不平整导致辊筒面倾斜,物料出现自主滑移的问题,支撑螺杆底部带防滑垫脚,不需要打膨胀螺栓也能在平整的水泥地面上稳定放置,适合需要经常调整工位布局的柔性生产线。

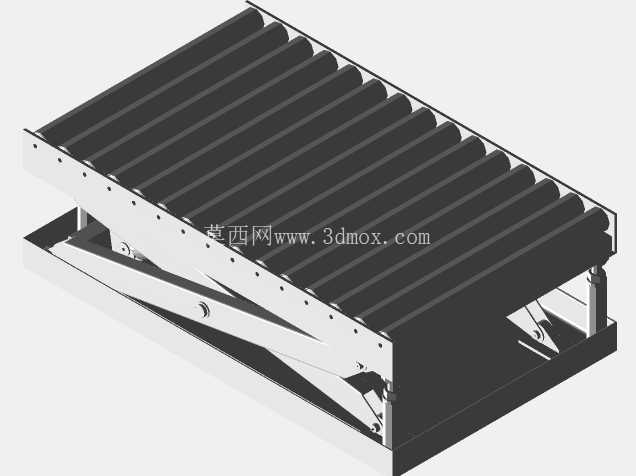

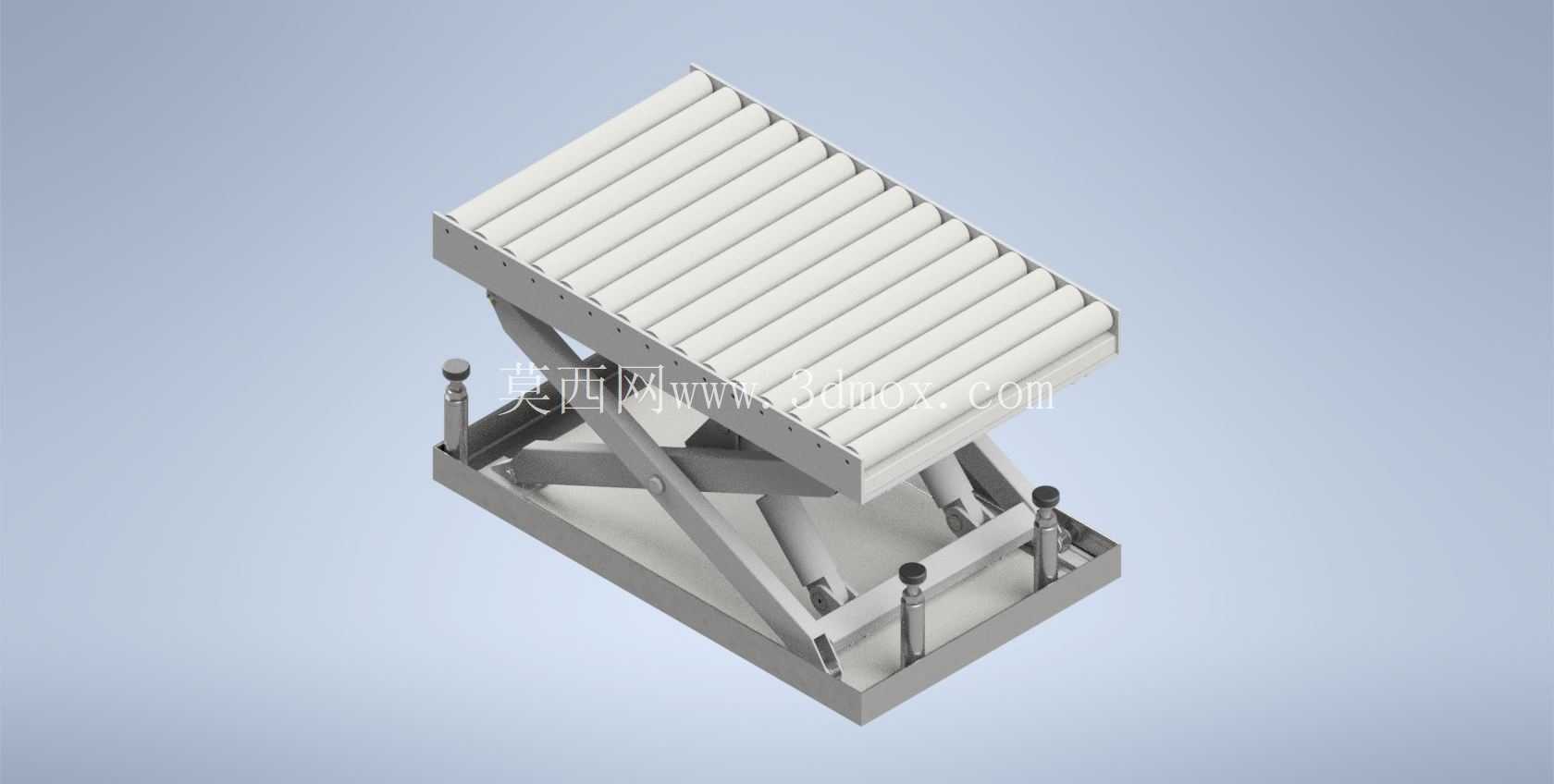

  顶部的辊筒台面采用的是无动力辊筒排布,辊筒间距根据常规输送的工件底部尺寸做了适配,一般来说能承托底部尺寸大于150毫米的箱式工件、托盘载件,辊筒本身采用的是镀锌钢材质,转动阻力小,人工推送物料的时候不需要太大的推力,要是后续需要改成动力输送,也可以在辊筒端部加装链轮或者同步带轮,预留的安装空间在台面侧方的型材槽里,不需要对整体台架做切割改造。设备的升降驱动预留了安装位,不管是采用液压油缸驱动还是电动推杆驱动,都可以在剪叉臂的中间铰接位置加装动力部件,驱动端的安装座已经在臂体上做了一体化的焊接设计,不需要后期额外焊接补强,避免焊接变形影响剪叉臂的运动顺畅度。

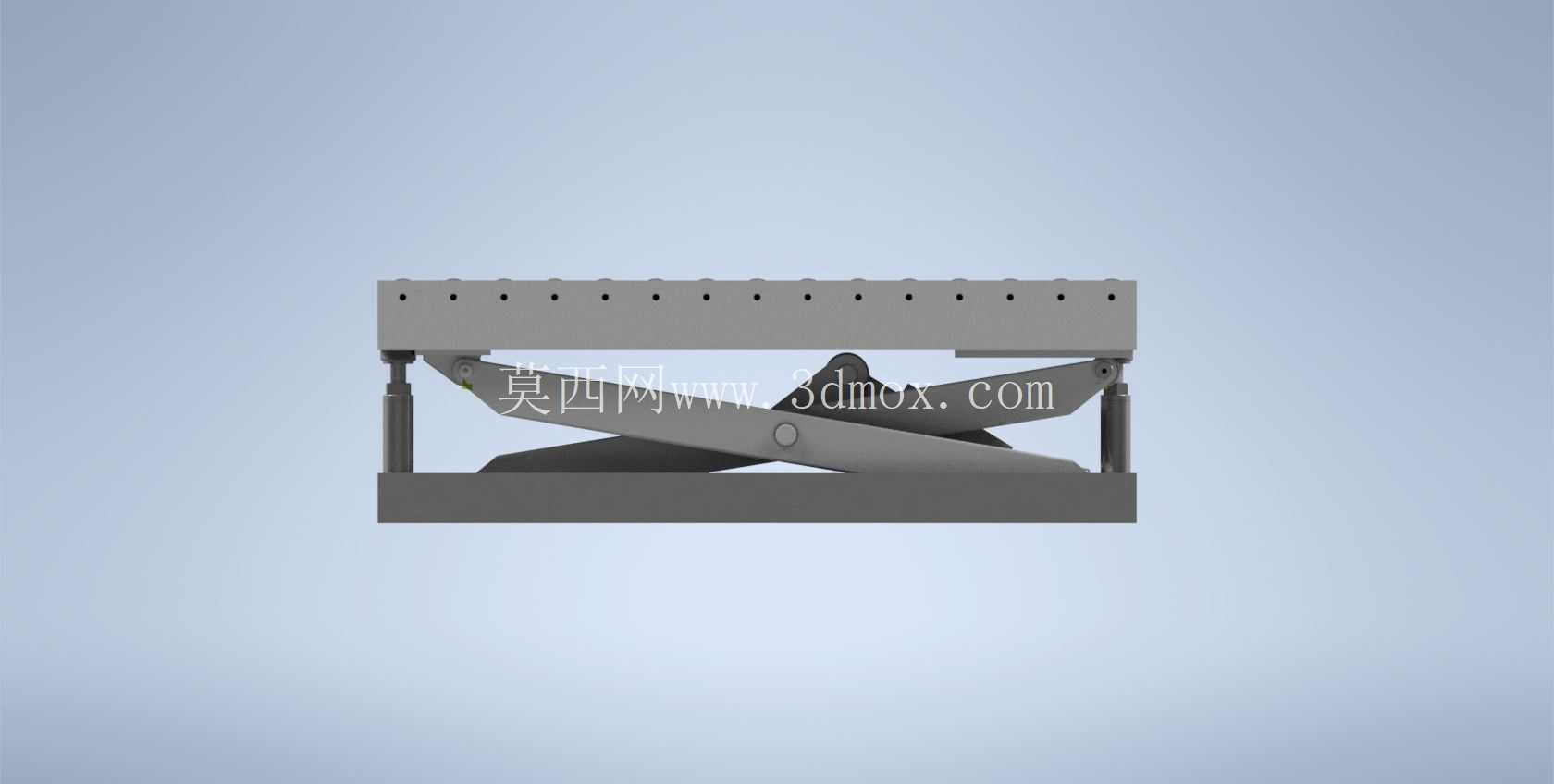

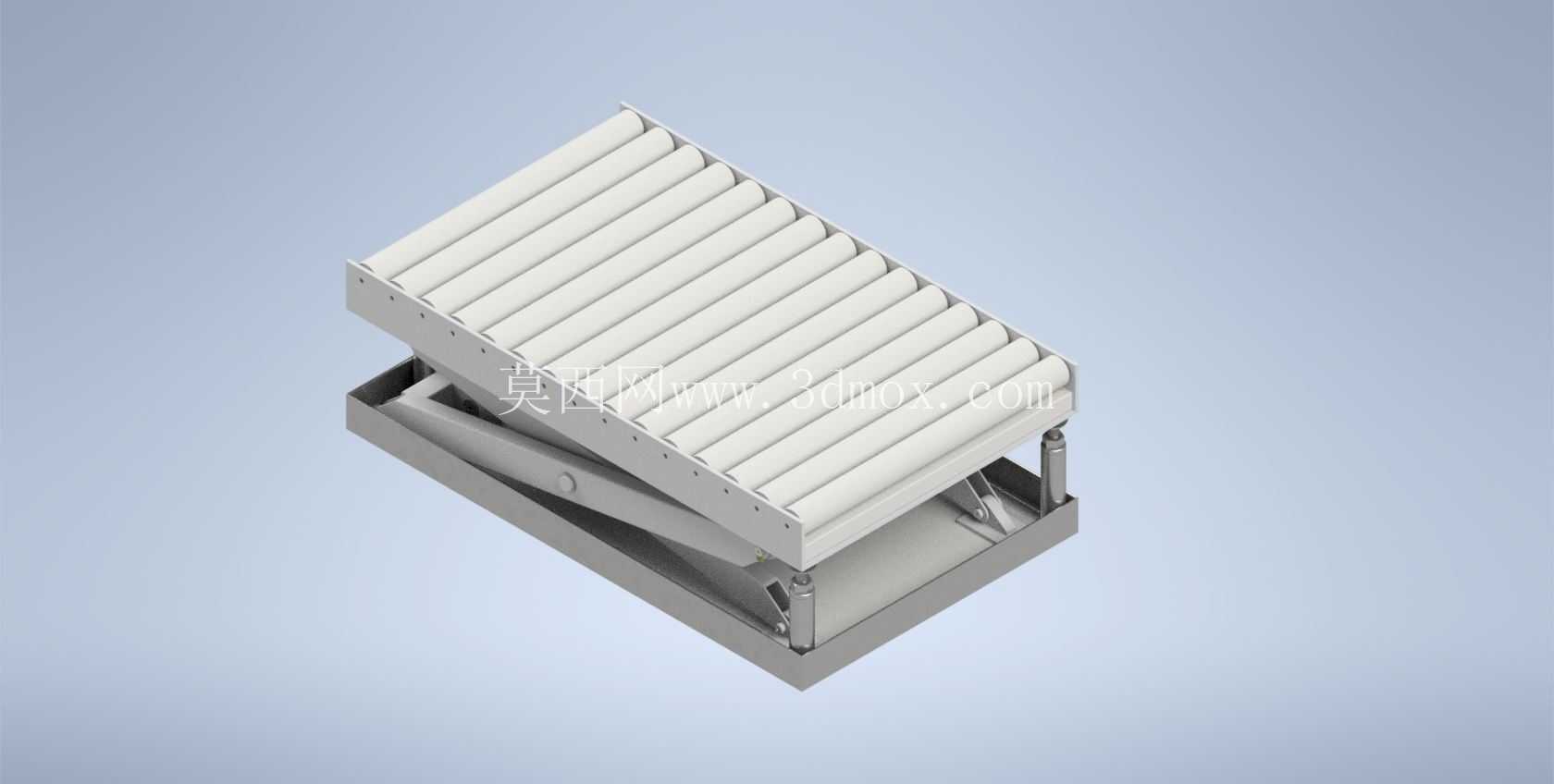

  安装边界方面,设备处于最低位的时候整体高度大概在350毫米左右,最高升降行程可以做到600毫米,完全覆盖常规生产线从地面操作台到1米左右高度设备的接驳需求,底部机架的外形尺寸比顶部辊筒台面单边宽出80毫米,给剪叉臂收缩的时候留出足够的避让空间,安装的时候只需要在地面预留比底部机架长宽各大100毫米的平整区域即可,不需要做额外的地坑施工,对于旧生产线改造的场景非常友好,不用破坏现有车间的地面结构。

  在实际使用的时候,当物料从上游输送线到达本设备台面,操作人员可以根据下游工位的高度调整台面高度,调整到位后直接把物料顺着辊筒推到下游工位即可,不需要重复搬抬工件,对于一些重量在500公斤以内的工件,这种结构的稳定性足够,剪叉臂的铰接点都采用了带自润滑衬套的销轴,日常维护只需要定期检查衬套磨损情况,不需要频繁加注润滑油,适合车间多粉尘的工况环境。台面侧边没有设置额外的挡边,是为了方便物料从多个方向进出,要是输送的物料是圆形或者容易滚落的类型,也可以在台面两侧加装可拆卸的挡边,挡边的安装孔已经在台面框架的侧边预钻,直接用螺栓固定即可。整体机架采用的是矩形钢管焊接而成,焊接后做了去应力处理,避免长期承重出现机架变形的问题,表面做了喷塑处理,耐磨防腐蚀,适合车间里有少量切削液、油污的环境,不会轻易出现漆面脱落生锈的情况。
