起重用重型吊钩装配结构工程设计

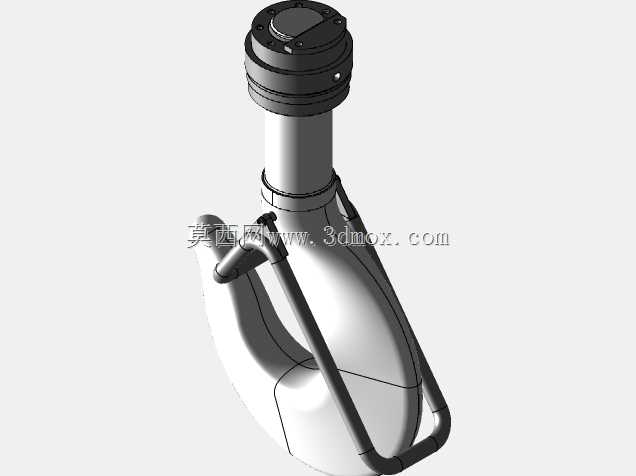

　　在工矿企业、港口装卸、重型设备安装、厂房构件吊装等作业场景中，吊钩作为起重作业直接承载吊重的核心受力构件，其结构可靠性直接决定作业安全边界，整套装配结构的设计需要兼顾承载能力、转动灵活性、防脱可靠性与安装适配性。这套吊钩装配采用钩身与上部连接座分体组合的结构形式，上部连接座设置有适配滑轮组或起重横梁的安装接口，可直接匹配对应吨位的起重小车、电动葫芦或吊梁下部连接位，无需额外加工过渡连接结构。

　　从结构功能来看，钩身采用大曲率弧形钩体设计，钩尖位置设置有防脱挡板的安装销轴孔，作业时防脱挡板可在自重或弹簧作用下自动封闭钩口，避免吊装过程中吊索具从钩口滑脱；上部连接座内部集成推力轴承结构，可实现钩身相对于上部连接结构的360度自由回转，吊装作业时吊重发生转动不会带动上部起重索具扭转，有效避免钢丝绳打扭、索具受力不均的问题，同时也方便作业人员调整吊重的就位方位，无需反复挪动起重设备位置。设计过程中，钩身的曲率半径经过反复校核，既保证吊索具在钩内有足够的接触贴合面，避免索具局部应力集中被切割损伤，又控制钩体整体外伸尺寸，避免钩身过长导致吊装作业时的作业半径冗余、吊重摆幅增大。

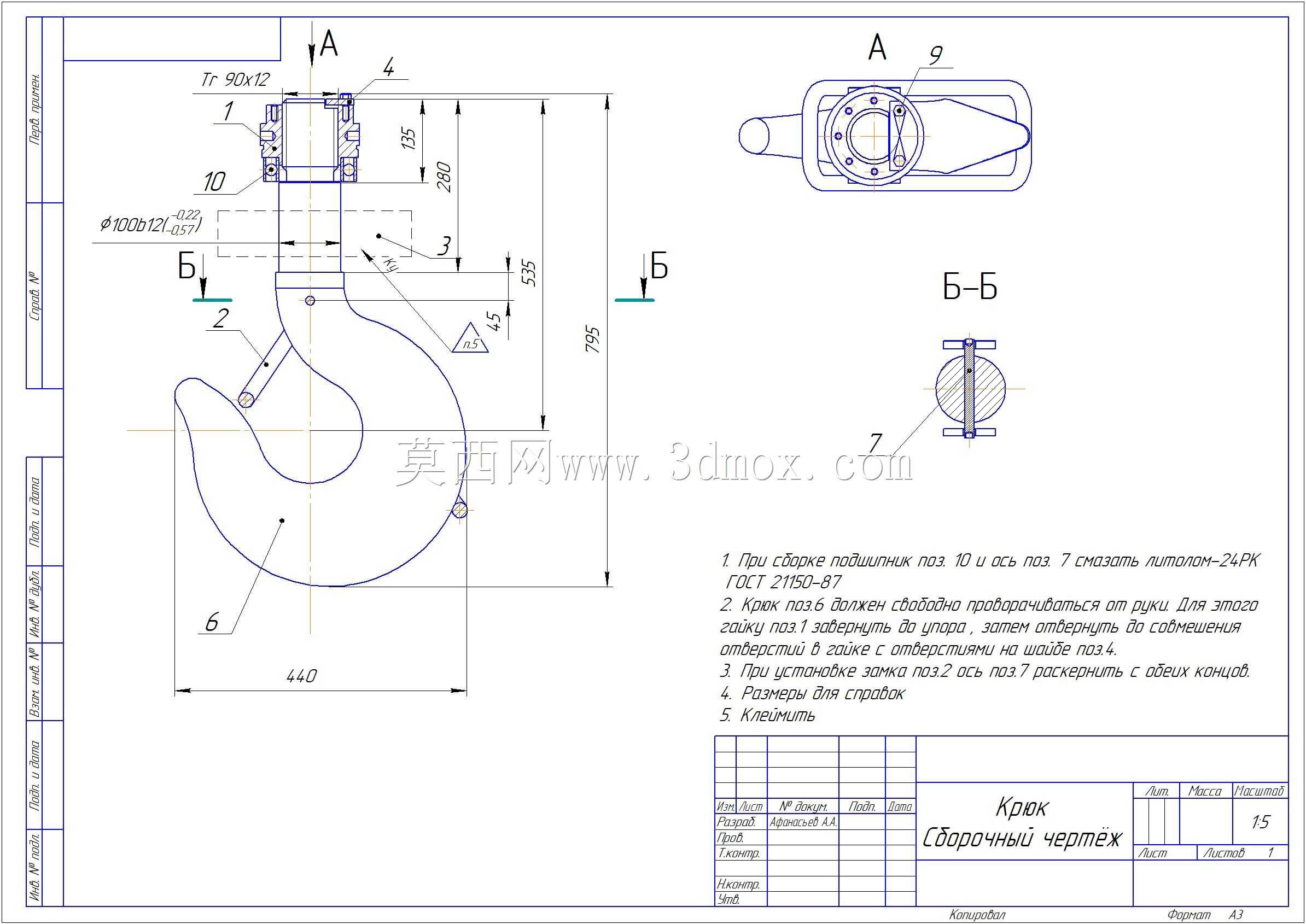

　　从安装边界尺寸来看，整套吊钩装配总高度控制在795mm，钩身横向最大宽度为440mm，钩口的开口尺寸适配常规直径的钢丝绳吊索、吊装带与卸扣连接，上部连接座的安装轴孔直径为100mm，可匹配对应规格的连接销轴，与上部滑轮组架的安装间隙控制在合理范围，既保证转动灵活无卡滞，又避免间隙过大导致作业时的冲击晃动。上部连接座的侧向设置有润滑油注油孔，可定期向内部轴承位置加注润滑脂，降低转动副的磨损速率，延长整套吊具的使用寿命；钩身与连接座的连接位置设置有锁紧定位结构，可防止钩身在受拉过程中从连接座内脱出，同时也方便后期磨损后单独更换钩身或连接座部件，降低维护成本。

　　在实际选型应用时，需要根据额定起重量匹配对应轴径与钩体厚度的规格，安装时需保证上部连接销轴的轴向固定可靠，开口销完全张开到位，首次使用前需做额定载荷1.25倍的静载试验，检查各连接部位无变形、卡滞问题后方可投入使用；日常巡检过程中需要重点检查钩身是否存在裂纹、磨损量是否超过阈值、防脱挡板是否动作灵活、轴承转动是否存在异响卡滞，及时排查安全隐患。整套结构的受力路径清晰，吊重载荷通过钩身传递至中部连接销轴，再通过推力轴承分散至上部连接座，最终传递至上部起重横梁与起升机构，各受力截面的尺寸经过强度校核，可满足对应吨位下的频繁重载作业需求，适配桥式起重机、门式起重机、履带吊、汽车吊等多种起重设备的吊具改装与替换需求。
