塑料簸箕注塑成型模具三维设计

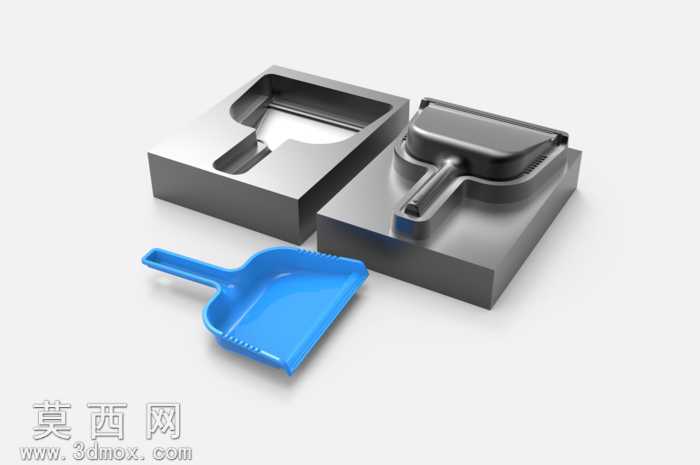

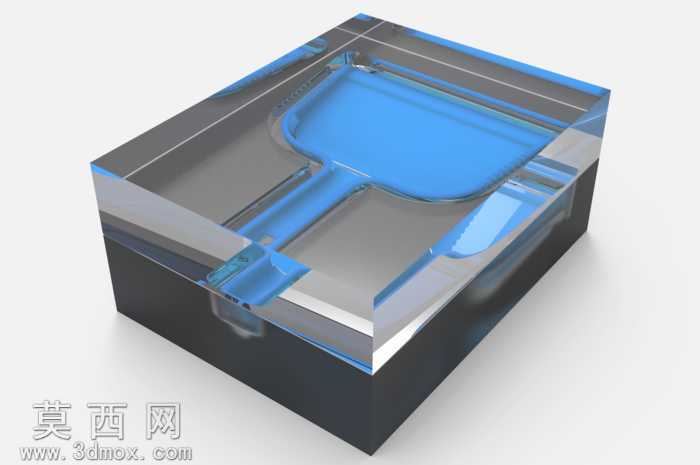

本套三维设计围绕日常清洁用塑料簸箕的注塑成型模具展开，完整还原了簸箕产品与对应成型模具的全部结构细节。建模过程中首先对塑料簸箕的成品形态进行精准逆向推导，梳理簸箕敞口盛料区、手持握柄、边缘加强筋的全部曲面特征，确保产品壁厚均匀控制在注塑工艺合理区间，避免成型过程中出现缩痕、翘曲等缺陷。模具部分采用一模一腔的布局设计，拆分出完整的动模型腔、定模型芯结构，分型面沿着簸箕产品的最大轮廓线顺滑过渡，既保证开模时不会出现产品粘模、刮伤外观面的问题，也能让成型后的飞边便于后续修剪处理。建模时对模具的浇注系统进行了合理规划，进料口设置在簸箕握柄的末端位置，熔体填充时可以顺着产品的长轴方向平稳流动，完整覆盖簸箕的盛料斗区域，减少熔接痕的产生。冷却水路的排布沿着型腔与型芯的轮廓均匀分布，保证模具各个区域温度均衡，缩短产品冷却定型的周期，提升批量生产的效率。渲染环节针对不同部件赋予了差异化的材质表现：成品簸箕采用鲜亮的蓝色半哑光塑料材质，还原日常PP塑料清洁用具的真实质感，表面设置细微的磨砂纹理避免强光反射失真；模具的型腔与型芯部分采用抛光钢材材质，表现出金属模具经过精加工后的亮面金属质感，边缘的倒角、切削加工痕迹都做了细节还原，清晰展现模具加工的工艺特征。整套模型完整呈现了从塑料产品结构设计到注塑模具拆分的全流程逻辑，所有结构都符合注塑模具的实际生产规范，没有出现违背开模逻辑的倒扣、干涉问题，能够直接用于模具结构教学、注塑工艺演示以及相关产品的开发参考，清晰展现了日常塑料制品背后的模具成型结构设计思路。
